Máquina de Linha de Puncionamento, Marcação e Cisalhamento de Ângulos CNC com 2 Punções por Lado, Força de Puncionamento de 630KN
Indústria Aplicável:
Esta máquina é um equipamento especializado projetado para operações de puncionamento, marcação e cisalhamento de aço angular no setor de torres de aço angular.
Características do Produto:

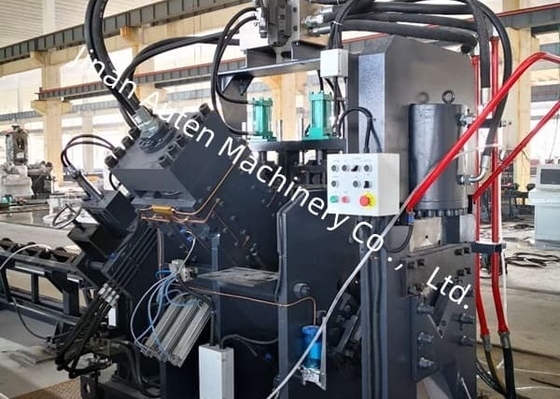

1. Integra tecnologia CNC e alimentação por servomotor, garantindo alta eficiência e precisão consistente da peça. Os principais componentes hidráulicos, pneumáticos e elétricos são todos importados.
2. Cada lado é equipado com três conjuntos de punções e matrizes, capazes de acomodar três punções com diâmetros variados. Sob controle PLC, os três conjuntos de moldes podem se mover sincronamente para ajustar a marca de retorno do puncionamento.
3. Equipado com um computador com interface em chinês/inglês para operação intuitiva, com a capacidade de exibir diagramas da peça. A programação é simplificada e pode utilizar diretamente os dados do programa gerados pelo software de lofting. Ao editar programas, apenas as dimensões da peça, os diâmetros dos furos, a marca de retorno e a quantidade da peça precisam ser inseridos.
4. A carroça de alimentação CNC é acionada por um servomotor, com um encoder fotoelétrico fornecendo feedback em tempo real. O controle de circuito fechado garante alta precisão de posicionamento.

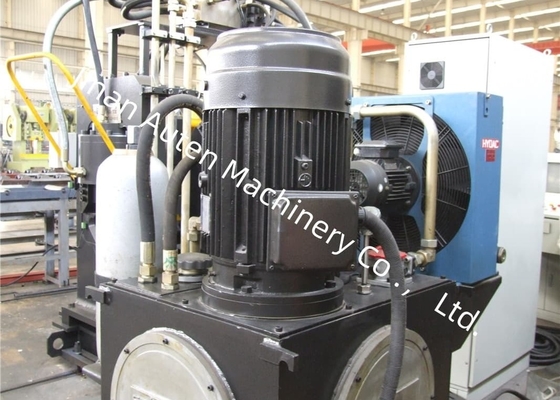

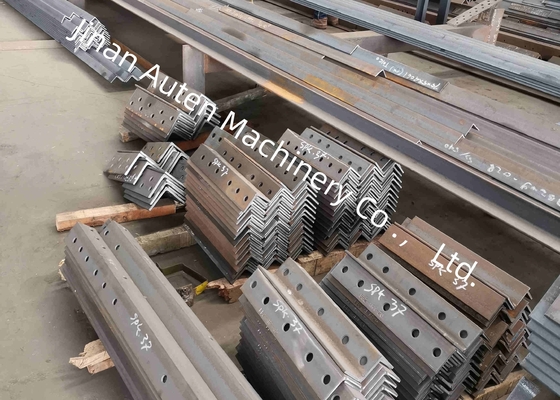

5. Os processos de marcação, puncionamento e cisalhamento são totalmente automatizados; o aço angular acabado pode ser descarregado por meio de um dispositivo de inversão pneumática, reduzindo a intensidade operacional.
6. O sistema de controle compreende um computador host, sistema CNC, servomotor, PLC e sensores de detecção externos, entre outros componentes. As operações de processamento são iniciadas simplesmente inserindo as dimensões da peça. Além disso, os programas podem ser armazenados, selecionados, exibidos e transmitidos com base nos números das peças.
7. A unidade de marcação adota uma estrutura de quadro fechado para maior rigidez. Quatro grupos de caixas de caracteres são fixados na unidade de marcação, selecionáveis por meio de programa, e a marca de retorno da marcação pode ser definida arbitrariamente.

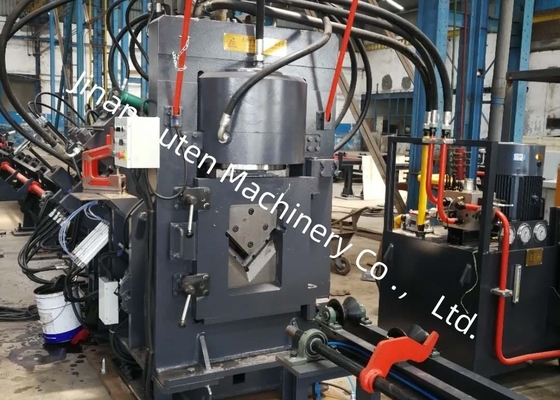

8. Os cilindros de puncionamento, marcação e cisalhamento são de especificações ampliadas; a carroça NC apresenta um design atualizado e mais robusto; e as garras são reforçadas para maior durabilidade.
Especificações:
| Funções |
Puncionamento, marcação, corte |
| Tamanho do ângulo (mm) |
∟40×40×3～∟140×140×12 |
| Comprimento máximo da peça em bruto (m) |
12 |
| Comprimento máximo do produto acabado (m) |
10 |
| Máx. Puncionamento (dia. х thi.) (mm) |
Φ26×12(Material:Q345 510N/mm2) |
| Punções por lado |
2 |
| Força de puncionamento (kN) |
630 |
| Força de marcação (kN) |
630 |
| Grupo de letras de marcação |
4 |
| Número de letras por grupo |
12 |
| Dimensão da letra (mm) |
14×10×19 |
| Modo de corte |
Corte com lâmina única |
| Eixos CNC |
3 |
| Velocidade de alimentação do ângulo (m/min) |
80 |
| Método de resfriamento do sistema hidráulico |
Resfriamento a água |
| Precisão de processamento |
De acordo com GB2694 |
| Função do programa |
Entrada por teclado e interface USB |
| Dimensão (mm) |
28000×6500×2200 |
| Peso (ton) |
Cerca de 13 |
