Máquina de Linha Angular CNC de Automação com Diâmetro de Perfuração de 40mm, Eixo de Perfuração com Cone BT40

Imagem Grande : Máquina de Linha Angular CNC de Automação com Diâmetro de Perfuração de 40mm, Eixo de Perfuração com Cone BT40

Detalhes do produto:

Place of Origin:	China
Marca:	Auten
Certificação:	ISO9001
Model Number:	ADM2532

Condições de Pagamento e Envio:

Minimum Order Quantity:	1 set
Preço:	negotiable
Packaging Details:	By Container
Delivery Time:	30 days
Payment Terms:	L/C, T/T
Supply Ability:	100 sets/month

Contato

Descrição de produto detalhada

Angle size(mm):	14014010~25025032	Max. length of raw material (m):	14
Marking force(kN):	1000	No. of character group:	1
No. of character:	18	Character size (mm):	141019
Range of accurate distance(mm):	50~220（Stepless）	Taper of drilling spindle:	BT40
Max. drilling diameter (mm):	Φ40	Max. Spindle rotation speed(r/min):	6000
Destacar:	Máquina de Linha Angular CNC de Perfuração , Máquina de Linha Angular CNC de Automação , Máquina de Linha Angular CNC de 40mm

Máquina de Linha de Perfuração Angular CNC com Diâmetro de Perfuração de 40mm, 3 Lâminas em Cada Lado

Uso do Produto:

É projetada principalmente para operações de perfuração e estampagem em aço angular de grande porte e alta resistência usado em torres de linhas de transmissão.Todos os furos necessários no aço angular podem ser processados nesta linha de produção, apresentando qualidade superior dos furos, alta precisão posicional, bem como excepcional eficiência de produção e capacidades de automação.

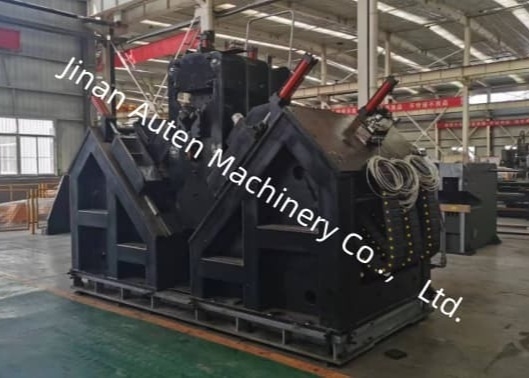

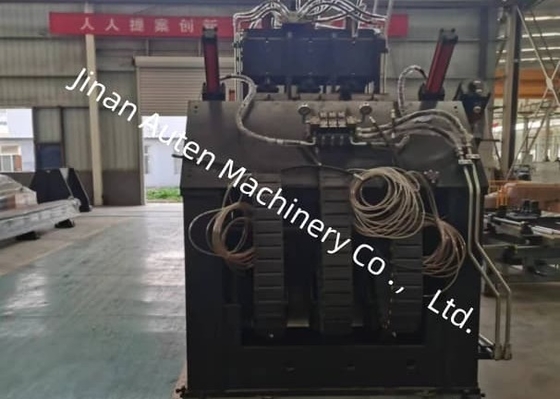

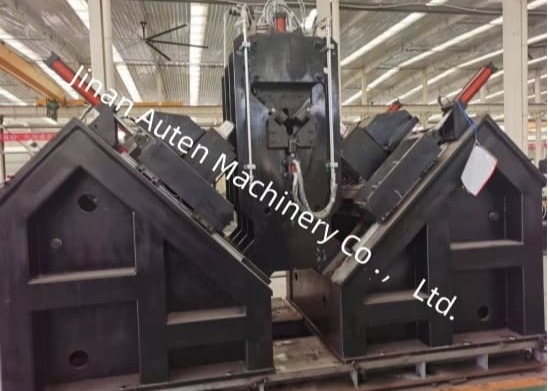

Máquina de Linha Angular CNC de Automação com Diâmetro de Perfuração de 40mm, Eixo de Perfuração com Cone BT40 0

Características do Produto:

A unidade de tipagem emprega uma estrutura de estrutura fechada, caracterizada por alta resistência e desempenho estável. A unidade de impressão compreende um suporte de leito fixado à base da máquina, um leito móvel e uma caixa de caracteres de cabeça de prensa acionada hidraulicamente. A impressão é realizada nas posições especificadas nos desenhos, de acordo com as instruções do computador. Para estender a faixa de processamento da máquina, foi adicionado um mecanismo de ajuste manual, que permite modificar a posição descendente do leito móvel (ou seja, a posição da cabeça do caractere) para se adaptar às posições de tipagem de aço angular com diferentes especificações.

O processo de furação atinge alta precisão posicional. O dispositivo de alimentação desta linha de produção é acionado por um servomotor através de um sistema de transmissão pinhão-cremalheira, equipado com um mecanismo de detecção para a cremalheira e pinhão, bem como um codificador de detecção para feedback de precisão posicional, formando um sistema de controle de circuito fechado completo. O movimento da cabeça de força de perfuração ao longo da direção dos dois flancos do aço angular é acionado por um servomotor através de uma transmissão de fuso de esferas, garantindo alta precisão no posicionamento dos furos nas peças de aço angular.

Eficiência de perfuração superior e qualidade de furação são marcas registradas deste sistema.A unidade de perfuração é equipada com seis conjuntos de cabeças de perfuração CNC, com três alocadas para cada asa do aço angular.Furos de diâmetro idêntico e distância final em ambas as asas podem ser perfurados simultaneamente pelas cabeças de perfuração correspondentes em ambos os lados.O fuso de perfuração utiliza um fuso de precisão BT40 taiwanês (com resfriamento interno), enquanto a cabeça de perfuração emprega uma broca de metal duro cimentado, atingindo uma velocidade de corte de até 200m/min—significativamente maior do que os 25-35m/min típicos das brocas helicoidais de aço rápido convencionais.

A cabeça de força de perfuração CNC é alimentada por um servomotor, com seu avanço rápido, avanço de trabalho e retração rápida controlados e automatizados pelo sistema CNC.A posição de retração da broca pode ser predefinida através do computador host, minimizando os cursos ociosos e aprimorando ainda mais a eficiência da produção.Os furos fabricados possuem uma tolerância de diâmetro inferior a 0,1 mm e um acabamento superficial (Ra) inferior a 6,3μm, garantindo uma qualidade de processamento de furos excepcional.

Parâmetros principais:

Modelo	ADM2532
Tamanho do ângulo (mm)	14014010~25025032
Comprimento máximo da matéria-prima (m)	14
Força de marcação (kN)	1000
Nº do grupo de caracteres	1
Nº de caracteres	18
Tamanho do caractere (mm)	141019
Faixa de distância precisa (mm)	50~220 (Contínuo)
Nº de brocas em cada lado	3 (2 grupos, 6 no total)
Nº de lâminas em cada lado	3
Cone do fuso de perfuração	BT40
Diâmetro máximo de perfuração (mm)	Φ40
Velocidade máxima de rotação do fuso (r/min)	6000
Unidade de resfriamento da broca	MQL 360-2 (Resfriamento a seco)
Capacidade de armazenamento de óleo da unidade de resfriamento	2L
Óleo de corte	Óleos de corte micro à base de óleo vegetal (2000-25)
Consumo de combustível	5~50ml/h
Tipo de acionamento do carro CNC	Servomotor CA, acionamento por pinhão e cremalheira
Velocidade máxima de alimentação do ângulo (m/min)	40
Método de acionamento do movimento de alinhamento do eixo AB	Guia de movimento linear; Servomotor CA; Acionamento secundário por fuso de esferas
Velocidade máxima de deslocamento do skate da cabeça de perfuração (m/min)	10
Tipo de acionamento da cabeça de perfuração	Guia de movimento linear; Servomotor CA; Acionamento secundário por fuso de esferas
Velocidade máxima de alimentação da cabeça de perfuração (m/min)	14
Método de trabalho do braço do carro alimentador	Tipo de elevação vertical
Número de cilindros de tombamento no lado de descarga	4
Método de resfriamento da estação hidráulica	Resfriamento a ar
Nº de eixos CNC	9
Pressão do ar (MPa)	1
Potência total	Cerca de 150KW
Peso da máquina (kg)	Cerca de 33 toneladas
Dimensões gerais (m)	338.52.5
