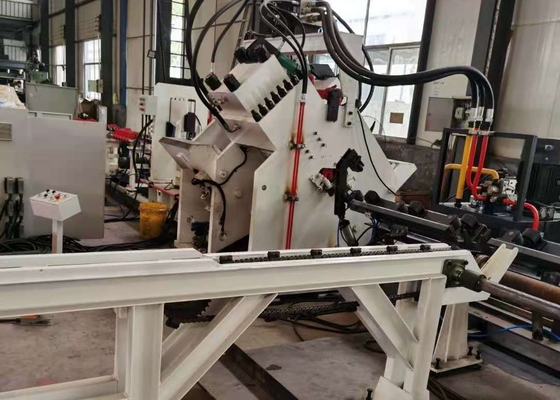

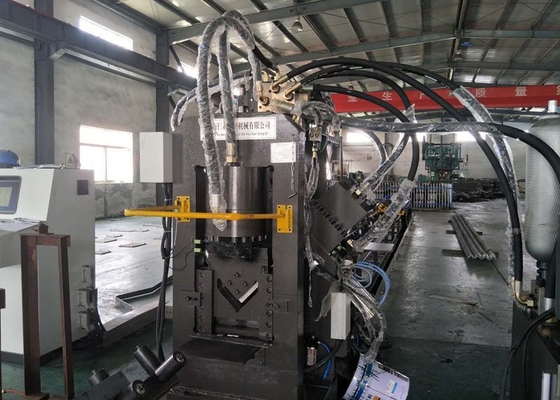

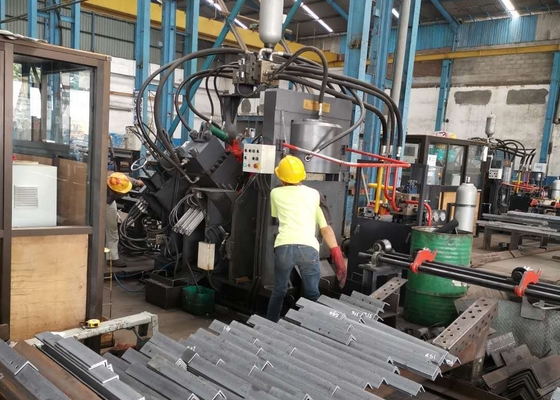

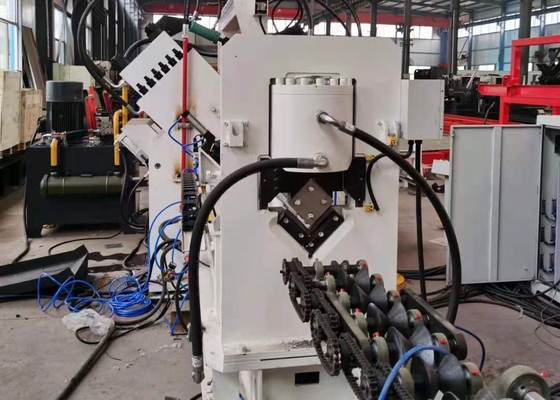

Máquina CNC para Corte, Marcação e Perfuração de Ângulos Modelo JNC1412, Força de Perfuração 630/1000KN
Indústria Aplicável:
Esta máquina é um equipamento especializado projetado para operações de perfuração, marcação e corte de aço angular no setor de torres de aço angular.
Composição do Produto:
Esta máquina é composta principalmente por um transportador transversal, sistema de carregamento rotativo, transportador de alimentação, carro de alimentação CNC, unidade de perfuração, unidade de marcação, unidade de corte, transportador de descarga, bem como sistemas hidráulicos, elétricos e pneumáticos, entre outros componentes.
Características do Produto:
1. Integra tecnologia CNC e alimentação por servomotor, garantindo alta eficiência e precisão consistente da peça. Os principais componentes hidráulicos, pneumáticos e elétricos são todos importados.
2. Cada lado é equipado com três conjuntos de punções e matrizes, capazes de acomodar três punções com diâmetros variados. Sob controle PLC, os três conjuntos de moldes podem se mover sincronamente para ajustar a marca de retorno da perfuração.
3. Equipado com um computador com interface em chinês/inglês para operação intuitiva, com a capacidade de exibir diagramas da peça. A programação é simplificada e pode utilizar diretamente os dados do programa gerados pelo software de lofting. Ao editar programas, apenas as dimensões da peça, diâmetros dos furos, marca de retorno e quantidade da peça precisam ser inseridos.
4. O carro de alimentação CNC é acionado por um servomotor, com um encoder fotoelétrico fornecendo feedback em tempo real. O controle de circuito fechado garante alta precisão de posicionamento.
5. Os processos de marcação, perfuração e corte são totalmente automatizados; o aço angular acabado pode ser descarregado por meio de um dispositivo de inversão pneumático, reduzindo a intensidade operacional.
6. O sistema de controle compreende um computador host, sistema CNC, servomotor, PLC e sensores de detecção externos, entre outros componentes. As operações de processamento são iniciadas simplesmente inserindo as dimensões da peça. Além disso, os programas podem ser armazenados, selecionados, exibidos e transmitidos com base nos números das peças.
Informações de Parâmetros
| Modelo |
JNC1010 |
JNC1412 |
JNC2020 |
| Tamanho do ângulo (mm) |
40*40*3~
100*100*10 |
40*40*3~
140*140*12 |
50*50*4~
200*200*20 |
|
Máx. Perfuração
(Dia. * Esp.) (mm)
|
26*10 |
26*12 |
26*20 |
| Força de perfuração (kN) |
630 |
630/1000 |
1000/1200 |
| Força de marcação (kN) |
630 |
630/900/1200 |
| Força de corte (kN) |
1000 |
900/1800 |
1540/4300 |
| Máx. comprimento da peça bruta (m) |
12 |
12 |
14 |
| Máx. comprimento da peça acabada (m) |
10 |
12 |
14 |
| Punções por lado |
2 |
2 ou 3 |
3 |
| Grupo de letras de marcação |
4 |
4 |
4 |
| Número deletraspor grupo |
12 |
| Tamanho do caractere (mm) |
14*10*19 |
| Eixos CNC |
3 |
| Modo de corte |
Lâmina Única |
Lâmina Dupla ou Lâmina Única |
| Velocidade de alimentação do ângulo (m/min) |
80 |
80 |
60 |
| Precisão do processamento |
De acordo com GB2694 |
| Modo de programação |
Entrada por teclado, interface USB |
| Dimensão total (m) |
Aproximadamente 28*6.5*2.2 |
Aproximadamente 29*6.5*2.2 |
Aproximadamente 32*7*2.35 |
