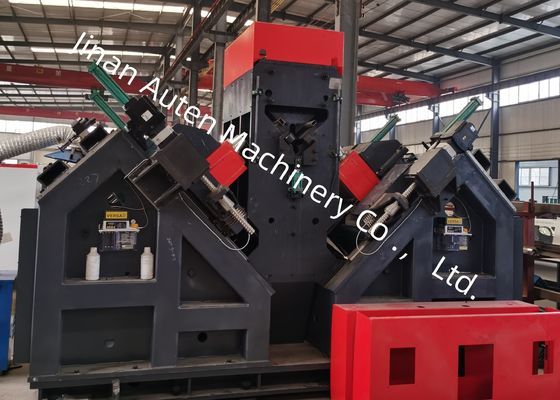

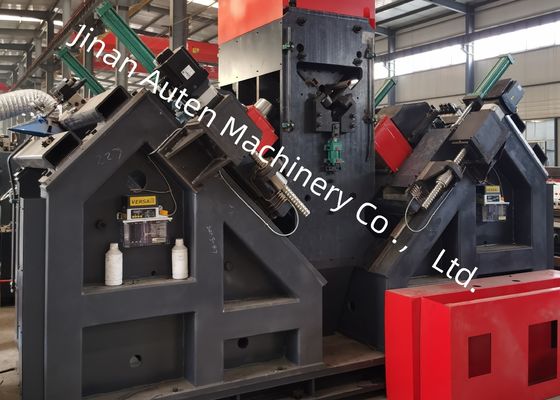

Linha de Máquina de Perfuração de Ângulo CNC Hidráulica com Potência Total de 150KW, Velocidade de Rotação do Fuso de 6000r/Min
Uso do Produto:
É projetada principalmente para perfurar e estampar aço angular de alta resistência e grande porte usado em torres de linhas de transmissão. Todos os furos no aço angular podem ser perfurados nesta linha de produção, caracterizada por qualidade superior dos furos, alta precisão posicional, bem como alta eficiência de produção e automação avançada.
Parâmetros principais:
| Modelo |
ADM2532 |
| Tamanho do ângulo (mm) |
140*140*10~250*250*32 |
| Comprimento máximo da matéria-prima (m) |
14 |
| Força de marcação (kN) |
1000 |
| Nº de grupo de caracteres |
1 |
| Nº de caracteres |
18 |
| Tamanho do caractere (mm) |
14*10*19 |
| Faixa de distância precisa (mm) |
50~220 (Contínuo) |
| Nº de brocas em cada lado |
3 (2 grupos, 6 no total) |
| Nº de lâminas em cada lado |
3 |
|
Cone do fuso de perfuração
|
BT40 |
| Diâmetro máximo de perfuração (mm) |
Φ40 |
| Velocidade máxima de rotação do fuso (r/min) |
6000 |
| Unidade de resfriamento da broca |
MQL 360-2 (Resfriamento a seco) |
| Capacidade de armazenamento de óleo da unidade de resfriamento |
2L |
| Óleo de corte |
Óleos de corte micro à base de óleo vegetal (2000-25) |
| Consumo de combustível |
5~50ml/h |
| Tipo de acionamento do carro CNC |
Servomotor AC, acionamento por pinhão e cremalheira |
| Velocidade máxima de avanço do ângulo (m/min) |
40 |
| Método de acionamento do movimento de alinhamento do eixo AB |
Guia de Movimento Linear; Servomotor AC; Acionamento secundário por fuso de esferas |
| Velocidade máxima de deslocamento do carro da cabeça de perfuração (m/min) |
10 |
| Tipo de acionamento da cabeça de perfuração |
Guia de Movimento Linear; Servomotor AC; Acionamento secundário por fuso de esferas |
| Velocidade máxima de avanço da cabeça de perfuração (m/min) |
14 |
| Método de trabalho do braço do carro alimentador |
Tipo de elevação vertical |
| Número de cilindros de tombamento no lado de descarga |
4 |
| Método de resfriamento da estação hidráulica |
Resfriamento a ar |
| Nº de eixos CNC |
9 |
| Pressão do ar (MPa) |
1 |
| Potência total |
Cerca de 150KW |
Características do produto:
1. Alta Precisão Posicional na Fabricação de Furos
O dispositivo de alimentação desta linha de produção é acionado por um servomotor através de um sistema de transmissão por pinhão e cremalheira. É equipado com um mecanismo de detecção por pinhão e cremalheira e um codificador de feedback de precisão de posição, formando um sistema de controle de circuito fechado completo. O movimento da cabeça de força de perfuração ao longo dos dois flancos do aço angular é acionado por um servomotor através de uma transmissão por fuso de esferas, garantindo alta precisão posicional dos furos nas peças de aço angular.
2. Alta Eficiência de Perfuração e Qualidade na Fabricação de Furos
A unidade de perfuração é equipada com seis conjuntos de cabeças de perfuração CNC, com três conjuntos alocados para cada uma das duas abas do aço angular. Furos do mesmo diâmetro e com a mesma distância final em ambas as abas podem ser perfurados simultaneamente pelas cabeças de perfuração correspondentes em cada lado. O fuso de perfuração adota um fuso de precisão BT40 taiwanês (com resfriamento interno), e a broca utiliza uma broca de metal duro cimentado. A velocidade de corte da broca atinge até 200m/min (em comparação com 25-35m/min para brocas helicoidais de aço rápido convencionais), permitindo operação em alta velocidade. A cabeça de força de perfuração CNC é acionada por um servomotor para alimentação, com o avanço rápido, avanço de trabalho e retração rápida da broca controlados e executados automaticamente pelo sistema CNC.
3. O sistema de resfriamento exibe uma eficácia excepcional, impedindo que fluidos de corte vazem da célula de usinagem. Isso mantém a limpeza do chão da fábrica e elimina a necessidade de tratamentos de remoção de refrigerante e medidas de contenção.
4. A guia linear empregada para a guia de movimento da cabeça de força de perfuração é uma guia linear de rolos, que possui excelente rigidez, altas capacidades de carga estática e dinâmica e operação suave. Esses atributos aprimoram tanto a qualidade das peças processadas pela máquina-ferramenta quanto a vida útil das ferramentas.
Esses espécimes abrangem uma variedade de especificações comuns e configurações de furos de aço angular utilizados em torres de linhas de transmissão. Eles permitem que usuários ou inspetores em potencial validem visualmente o desempenho do equipamento, oferecendo assim uma referência tangível e direta para avaliar sua adequação aos requisitos de produção prática.
É projetado principalmente para perfurar e estampar aço angular de alta resistência e grande porte usado em torres de linhas de transmissão, e é amplamente aplicado em vários cenários durante a construção e manutenção da infraestrutura de transmissão de energia.
Na construção de linhas de transmissão de ultra-alta tensão (UHV), onde as torres devem suportar condições climáticas extremas e cargas pesadas, este equipamento desempenha um papel vital no processamento dos componentes de aço angular que formam a estrutura principal das torres. Ele lida eficientemente com as tarefas de perfuração e estampagem para o aço angular usado em corpos de torres, braços cruzados e outras partes estruturais chave, garantindo dimensões precisas e conexões fortes para garantir a estabilidade geral das torres.
