Fully Automatic CNC Angle Steel Punching Marking And Wire Cutting Integrated Machine

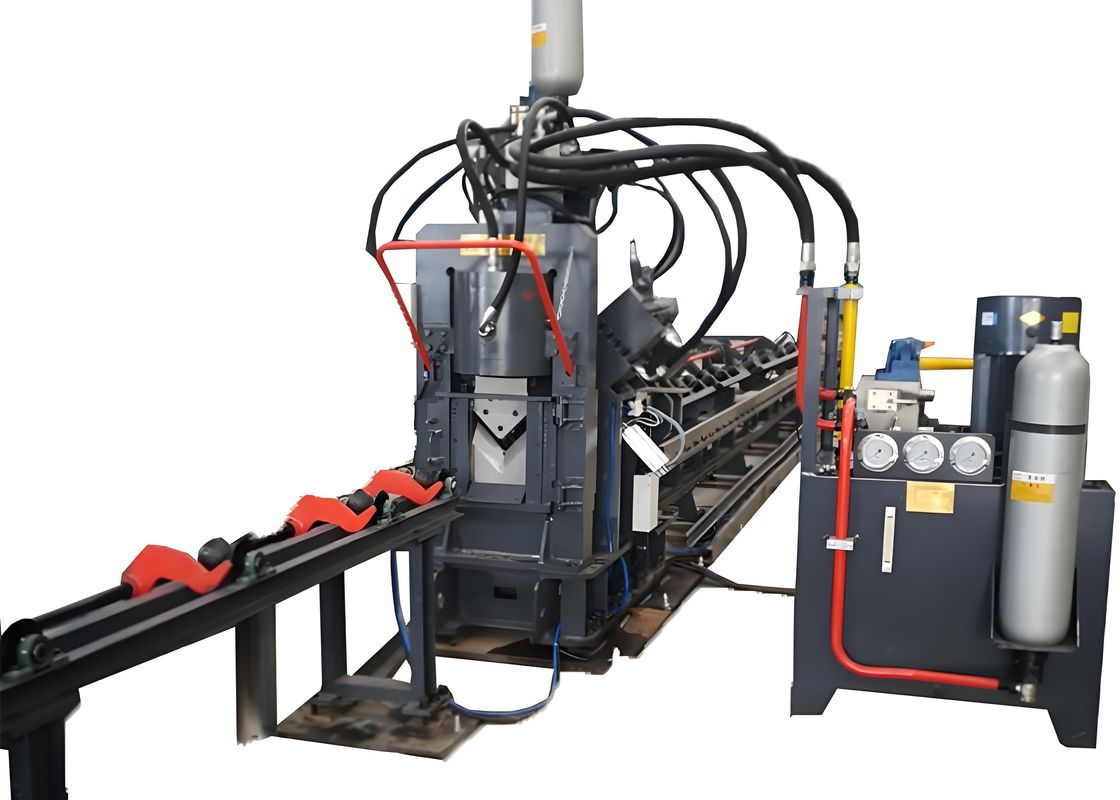

Imagem Grande : Fully Automatic CNC Angle Steel Punching Marking And Wire Cutting Integrated Machine

Detalhes do produto:

Lugar de origem:	China
Marca:	Auten
Certificação:	ISO9001
Número do modelo:	JNC1412

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 conjunto
Preço:	negotiable
Detalhes da embalagem:	Estojo de madeira
Tempo de entrega:	60 dias
Termos de pagamento:	L/c, t/t
Habilidade da fonte:	500 conjuntos/ano

Contato

Descrição de produto detalhada

Função:	Punchando, marcando, cortando	Tamanho do ângulo (mm):	∟40 × 40 × 3 ～∟140 × 140 × 12
Máx. comprimento de branco (m):	12	Máx. comprimento de acabamento (M):	10
Máx. Perfuração (dia. Х thi.) (Mm):	Φ26 × 12 （Material: Q345 510n/mm2）	Punchos de cada lado:	2
Força de perfuração (KN):	630	Força de marcação (KN):	630
Força de corte (KN):	1800

Fully automatic CNC Angle steel punching marking and wire cutting integrated machine

Applicable Industry:

The machine is the special equipment used for angle steel punching, marking & shearing in the field of angle steel tower industry.

Specifications:

Functions	Punching, marking, cutting
Angle size(mm)	∟40×40×3～∟140×140×12
Max. length of blank (m)	12
Max. length of finished (m)	10
Max. Punching (dia. х thi.) (mm)	Φ26×12(Material:Q345 510N/mm2)
Punches per side	2
Punching force (kN)	630
Marking force (kN)	630
Cutting force (kN)	1800
Group of Marking letters	4
Number of letters per group	12
Dimension of letter (mm)	14×10×19
Cutting mode	Single blade cutting
CNC axes	3
Feeding speed of angle (m/min)	80
Cooling method of hydraulic system	Water cooling
Processing precision	Accordance with GB2694
Program function	Input by keyboard and USB interface
Dimension(mm)	28000×6500×2200

Fully Automatic CNC Angle Steel Punching Marking And Wire Cutting Integrated Machine 0

Product Composition:

ThiThis machine is mainly composed of transverse conveyor, rotating loading system, infeed conveyor, CNC infeed carriage, punching unit, marking unit, cutting unit, unloading conveyor, as well as hydraulic, electrical and pneumatic systems etc.

Fully Automatic CNC Angle Steel Punching Marking And Wire Cutting Integrated Machine 1

Product Feature:

1. Adopt CNC technology, servo motor infeeding, with high efficiency, stable workpiece precision. Key hydraulic, pneumatic and electric parts all imported.
2. There are three sets of punch and die on each side which can install three kinds of punches with different diameters. Three sets of moulds can move altogether controlled by PLC to change the punching back mark.
3. Computer with Chinese/English interface, easy operation, and can display the drawing of workpiece. Easy programming and can directly use the program data made by lofting software. Only need to input size of workpiece, diameter of holes, back mark and quantity of workpiece when edit program.

Fully Automatic CNC Angle Steel Punching Marking And Wire Cutting Integrated Machine 2

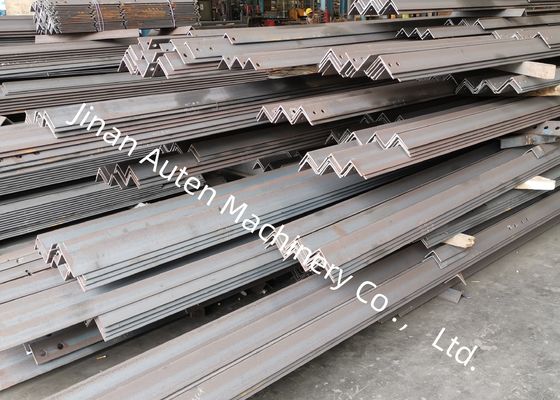

This machine is specifically engineered for drilling and stamping large-size, high-strength angle steel, a critical material in the fabrication of transmission line towers.

From routine maintenance to monumental projects where resilience against extreme weather and massive loads is non-negotiable our machine delivers unmatched precision. It expertly processes angle steel for every critical component, from tower bodies to cross arms guaranteeing perfect fits, robust connections, and ultimately, unshakable tower stability. Engineered for Precision. Built for Endurance.
