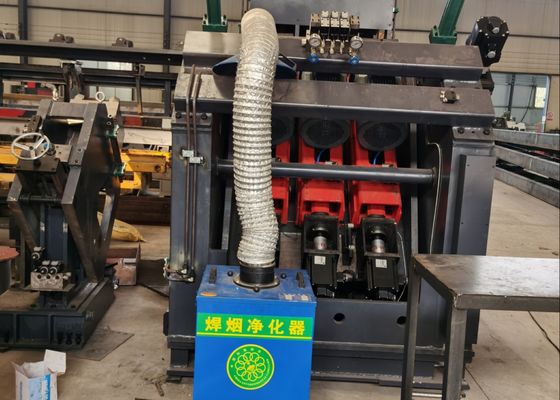

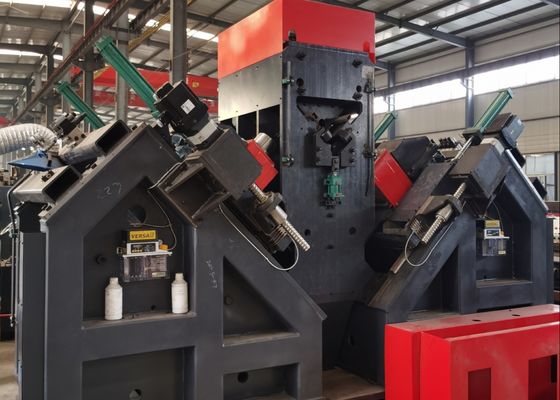

5~50ml/H Consumo de combustível Máquina de perfuração e marcação por ângulo CNC 1000KN Força de marcação
Utilização do produto:
Esta linha de produção é projetada especificamente para a perfuração e estampação de aço angular de grande dimensão e alta resistência utilizado em torres de linhas de transmissão.Todos os furos necessários no aço ângulo pode ser usinado nesta linha, proporcionando excelente qualidade do buraco, alta precisão posicional, juntamente com excelente eficiência de produção e capacidades avançadas de automação.
Parâmetros principais:
| Modelo |
ADM2532 |
| Tamanho do ângulo ((mm) |
140*140*10~250*250*32 |
| Comprimento máximo da matéria-prima (m) |
14 |
| Força de marcação ((kN) |
1000 |
| Número do grupo de caracteres |
1 |
| Número de personagem |
18 |
| Tamanho dos caracteres (mm) |
14*10*19 |
| Intervalo de distância exacta ((mm) |
50~220 ((Stepless) |
| Número de brocas de cada lado |
3 ((2 grupos, 6 no total) |
| Número de lâminas de cada lado |
3 |
|
Taper do fuso de perfuração
|
BT2 serviços de informação |
| Diâmetro máximo da perfuração (mm) |
Φ40 |
| Velocidade máxima de rotação do fuso ((r/min) |
6000 |
| Unidade de arrefecimento da perfuração |
MQL 360-2 ((resfriamento a seco) |
| Capacidade de armazenamento de óleo da unidade de arrefecimento |
2 litros |
| Óleo de corte |
Óleos de micro-corte à base de óleo vegetal ((2000-25) |
| Consumo de combustível |
5 ~ 50 ml/h |
| Tipo de acionamento do carrinho CNC |
Servo motor AC,acionamento de rack e pinion |
| Velocidade máxima de alimentação do ângulo ((m/min) |
40 |
| Método de accionamento do movimento de alinhamento do eixo AB |
Guia de movimento linear;servomotor CA;toril de esferas |
| Velocidade máxima de rodagem da cabeça de perfuração do skate ((m/min) |
10 |
| Tipo de unidade da cabeça de perfuração |
Guia de movimento linear;servomotor CA;toril de esferas |
| Velocidade máxima de alimentação da cabeça de perfuração ((m/min) |
14 |
| Método de funcionamento do braço do carrinho de alimentação |
Tipo de elevação vertical |
| Número de garrafas de descarga |
4 |
| Método de arrefecimento da estação hidráulica |
Refrigeração por ar |
| Número de eixos CNC |
9 |
| Pressão do ar ((MPa) |
1 |
| Potência total |
Cerca de 150 kW |
Características do produto:
1. Alto nível de automação
A linha de produção é equipada com um dispositivo de carregamento automático (composto por um canal de alimentação transversal e um porta-cargas rotativo), um dispositivo de descarga automática e um dispositivo de alimentação automática.Todos os furos e marcas de qualidade de aço no aço angular podem ser concluídos em uma única passagem pela linha de produção■ não é necessária intervenção manual durante o processo de processamento, reduzindo efetivamente a intensidade de trabalho dos operadores.
2Configuração e função da unidade de digitação
A unidade de digitação adota uma estrutura fechada, com elevada resistência e desempenho estável.e uma caixa de caracteres de cabeça de prensa com accionamento hidráulicoDe acordo com as instruções do computador, as operações de impressão são executadas nas posições especificadas no desenho.um mecanismo de regulação manual é adicionalmente integradoO mecanismo permite ajustar a posição para baixo da cama móvel (ou seja, a posição da cabeça do personagem).permitindo a adaptação às posições de tipificação de aço angular com diferentes especificações.
3Configuração e protecção do fuso de perfuração
O fuso de perfuração está equipado com um mecanismo de fixação automática de ferramentas com mola de disco e um cilindro hidráulico para soltar a ferramenta, permitindo uma conveniente substituição da haste da ferramenta.A secção frontal do fuso adota uma estrutura de proteção de vedação de labirinto e um projeto à prova d'água, e está equipado com um dispositivo de cortina de ar, estas configurações impedem efetivamente que o fluido de corte penetre no interior do fuso,garantir o funcionamento estável do fuso e uma vida útil prolongada.
4O processo de perfuração proporciona uma elevada precisão de posicionamento. O dispositivo de alimentação desta linha de produção é accionado por um servomotor e emprega um sistema de transmissão de engrenagem.É também equipado com um conjunto de detecção de engrenagem e um codificador de detecção de posição para feedback de precisão posicional, formando um mecanismo de controlo de circuito fechado completo para assegurar uma precisão de alimentação constante.
Estes exemplares cobrem uma série de especificações comuns e padrões de buracos de aço angular aplicado em torres de linhas de transmissão.Permitem aos potenciais utilizadores ou inspectores verificar visualmente o desempenho operacional do equipamento., fornecendo assim referências concretas e intuitivas para avaliar se o equipamento cumpre os requisitos práticos de produção da fabricação de torres de linha de transmissão.
In the construction of ultra-high voltage (UHV) transmission lines—where towers are required to withstand extreme weather conditions and heavy loads—this equipment assumes a pivotal role in processing the angle steel components that constitute the main framework of the towers- cumpre eficazmente as tarefas de perfuração e estampagem de aço de ângulo aplicado em corpos de torre, braços cruzados e outras partes estruturais importantes,garantir uma precisão dimensional precisa e conexões robustas para salvaguardar a estabilidade geral das torres.
