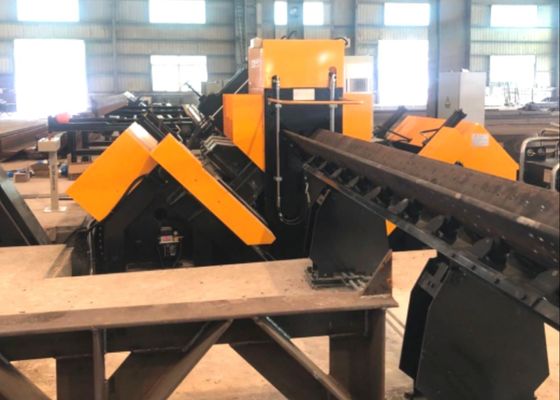

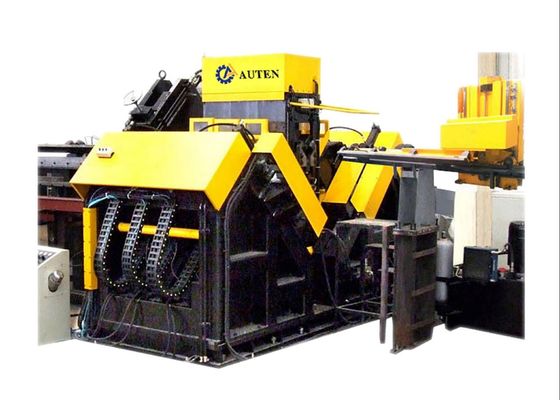

Modelo ADM2532 CNC Ângulo de perfuração e linha de marcação 50 ~ 220mm ((Stepless)
Utilização do produto:
Esta linha de produção de perfuração de metal CNC é projetada sob medida para os processos de perfuração e estampagem de grandes dimensões,aço angular de alta resistência especificamente utilizado em torres de linhas de transmissãoTodos os furos necessários no aço de ângulo podem ser usinados com precisão nesta linha, o que oferece qualidade superior de furos, alta precisão posicional,juntamente com uma eficiência de produção excepcional e funcionalidades automatizadas avançadas.
Parâmetros principais:
| Modelo |
ADM2532 |
| Tamanho do ângulo ((mm) |
140*140*10~250*250*32 |
| Comprimento máximo da matéria-prima (m) |
14 |
| Força de marcação ((kN) |
1000 |
| Número do grupo de caracteres |
1 |
| Número de personagem |
18 |
| Tamanho dos caracteres (mm) |
14*10*19 |
| Intervalo de distância exacta ((mm) |
50~220 ((Stepless) |
| Número de brocas de cada lado |
3 ((2 grupos, 6 no total) |
| Número de lâminas de cada lado |
3 |
|
Taper do fuso de perfuração
|
BT2 serviços de informação |
| Diâmetro máximo da perfuração (mm) |
Φ40 |
| Velocidade máxima de rotação do fuso ((r/min) |
6000 |
| Unidade de arrefecimento da perfuração |
MQL 360-2 ((resfriamento a seco) |
| Capacidade de armazenamento de óleo da unidade de arrefecimento |
2 litros |
| Óleo de corte |
Óleos de micro-corte à base de óleo vegetal ((2000-25) |
| Consumo de combustível |
5 ~ 50 ml/h |
| Tipo de acionamento do carrinho CNC |
Servo motor AC,acionamento de rack e pinion |
| Velocidade máxima de alimentação do ângulo ((m/min) |
40 |
| Método de accionamento do movimento de alinhamento do eixo AB |
Guia de movimento linear;servomotor CA;toril de esferas |
| Velocidade máxima de rodagem da cabeça de perfuração do skate ((m/min) |
10 |
| Tipo de unidade da cabeça de perfuração |
Guia de movimento linear;servomotor CA;toril de esferas |
| Velocidade máxima de alimentação da cabeça de perfuração ((m/min) |
14 |
| Método de funcionamento do braço do carrinho de alimentação |
Tipo de elevação vertical |
| Número de garrafas de descarga |
4 |
| Método de arrefecimento da estação hidráulica |
Refrigeração por ar |
| Número de eixos CNC |
9 |
| Pressão do ar ((MPa) |
1 |
| Potência total |
Cerca de 150 kW |
Características do produto:
1A linha de produção está equipada com um sistema de carga automático (composto por um canal de alimentação transversal e uma estrutura de carga rotativa),um dispositivo de descarga automáticaTodas as operações de perfuração de buracos e os processos de marcação de carimbo de aço em aço angular podem ser concluídos numa única passagem pela linha de produção,sem necessidade de intervenção manual durante o processamentoEsta configuração reduz significativamente a intensidade de trabalho dos trabalhadores.
2A unidade de digitação de linhas da máquina de punção de ângulos adota uma estrutura de tipo fechado, com elevada resistência estrutural e desempenho operacional estável.A unidade de impressão é configurada com um suporte de cama fixado à base da máquinaDe acordo com as instruções emitidas pelo sistema informático,As operações de impressão são executadas nas posições especificadas nos desenhos de engenhariaPara alargar o âmbito de processamento da máquina, foi integrado um mecanismo de regulação manual.a posição da cabeça do caractere) pode ser ajustada, permitindo a adaptação às posições de tipificação de produtos de aço angular com diferentes especificações.
3.O processo de perfuração de buracos da torre de perfuração de metal CNC alcança uma alta precisão de posicionamento.com transmissão realizada através de um mecanismo de engrenagemÉ também equipado com um componente de detecção do rack de engrenagens e um codificador de detecção de posição para feedback de precisão posicional, formando conjuntamente um sistema de controlo completo de circuito fechado.O movimento da cabeça de força de perfuração ao longo das direções das duas flanges do aço angular é impulsionado por um servomotor e transmitido através de um parafuso de esferasEsta configuração garante a elevada precisão de posicionamento dos furos usinados em peças de aço angular.
O computador hospedeiro possui uma interface em chinês, que é facilmente operável para operadores gerais.,Além disso, suporta a recepção de programas de processamento de peças de trabalho gerados por um software de programação dedicado.A adoção da gestão baseada em computador host simplifica significativamente o armazenamento e recuperação de programas de processamento.
Estes exemplares abrangem um espectro de especificações comuns e padrões de buracos de aço angular utilizado na construção de torres de linhas de transmissão.Permitem aos potenciais utilizadores ou inspectores validar visualmente o desempenho operacional do equipamento, oferecendo assim referências tangíveis e intuitivas para avaliar se o equipamento está alinhado com os requisitos práticos de produção da fabricação de torres de linha de transmissão.
In ultra-high voltage (UHV) transmission line construction—where transmission towers are required to withstand extreme weather conditions and heavy loads—this equipment assumes a pivotal role in processing angle steel components for the towers’ main load-bearing frameworks- Ele efetivamente realiza operações de perfuração e estampagem para aço angular aplicado em corpos de torre, braços cruzados e outros componentes estruturais críticos,assegurando uma elevada precisão dimensional e um desempenho robusto de ligaçãoIsto, por sua vez, garante a estabilidade estrutural geral das torres de transmissão durante todo o seu ciclo de vida útil.
