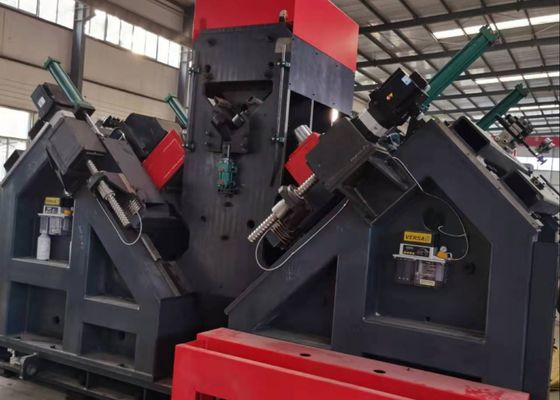

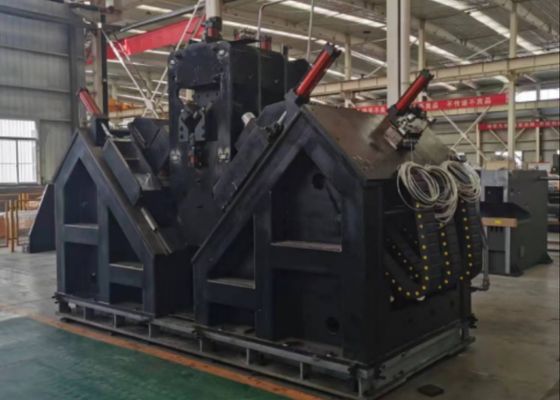

40 mm Max. Diâmetro de perfuração Máquina de perfuração de metal CNC MQL 360-2 (resfriamento a seco) Unidade de resfriamento de perfuração
Utilização do produto:
Esta linha de produção de perfuração de aço de ângulo CNC é desenvolvida sob medida para os processos de perfuração e estampagem de aço de ângulo de grande porte e alta resistência especificamente utilizado em torres de linhas de transmissão.Todos os furos necessários no aço de ângulo podem ser usinados de precisão nesta linha de produção, que oferece excelente qualidade do buraco, alta precisão de posicionamento, bem como excelente eficiência de produção e capacidades avançadas de automação.
Parâmetros principais:
| Modelo |
ADM2532 |
| Tamanho do ângulo ((mm) |
140*140*10~250*250*32 |
| Comprimento máximo da matéria-prima (m) |
14 |
| Força de marcação ((kN) |
1000 |
| Número do grupo de caracteres |
1 |
| Número de personagem |
18 |
| Tamanho dos caracteres (mm) |
14*10*19 |
| Intervalo de distância exacta ((mm) |
50~220 ((Stepless) |
| Número de brocas de cada lado |
3 ((2 grupos, 6 no total) |
| Número de lâminas de cada lado |
3 |
|
Taper do fuso de perfuração
|
BT2 serviços de informação |
| Diâmetro máximo da perfuração (mm) |
Φ40 |
| Velocidade máxima de rotação do fuso ((r/min) |
6000 |
| Unidade de arrefecimento da perfuração |
MQL 360-2 ((resfriamento a seco) |
| Capacidade de armazenamento de óleo da unidade de arrefecimento |
2 litros |
| Óleo de corte |
Óleos de micro-corte à base de óleo vegetal ((2000-25) |
| Consumo de combustível |
5 ~ 50 ml/h |
| Tipo de acionamento do carrinho CNC |
Servo motor AC,acionamento de rack e pinion |
| Velocidade máxima de alimentação do ângulo ((m/min) |
40 |
| Método de accionamento do movimento de alinhamento do eixo AB |
Guia de movimento linear;servomotor CA;toril de esferas |
| Velocidade máxima de rodagem da cabeça de perfuração do skate ((m/min) |
10 |
| Tipo de unidade da cabeça de perfuração |
Guia de movimento linear;servomotor CA;toril de esferas |
| Velocidade máxima de alimentação da cabeça de perfuração ((m/min) |
14 |
| Método de funcionamento do braço do carrinho de alimentação |
Tipo de elevação vertical |
| Número de garrafas de descarga |
4 |
| Método de arrefecimento da estação hidráulica |
Refrigeração por ar |
| Número de eixos CNC |
9 |
| Pressão do ar ((MPa) |
1 |
| Potência total |
Cerca de 150 kW |
Características do produto:
A unidade de perfuração de aço CNC é equipada com seis conjuntos de cabeças de perfuração CNC, com três conjuntos dispostos em cada uma das duas flanges do aço angular.Para furos do mesmo diâmetro e da mesma distância entre as extremidades em ambas as flanges do aço angular, as cabeças de perfuração correspondentes em ambos os lados podem realizar operações de perfuração simultâneas.e as cabeças de perfuração utilizam brocas de carburo cimentadoA velocidade de corte das cabeças de perfuração atinge até 200 m/min (em contraste com 25-35 m/min para as brocas convencionais de alta velocidade de aço), permitindo um processamento excepcionalmente rápido.
Um servomotor impulsiona a cabeça de força de perfuração CNC para os movimentos de alimentação; a alimentação rápida, alimentação de trabalho e retração rápida da broca são controladas pelo sistema CNC e executadas automaticamente.A posição de retração da broca pode ser definida através do computador de hospedeiro, o que reduz os traços de inatividade e aumenta ainda mais a eficiência da produção.Os furos fabricados têm uma tolerância de diâmetro inferior a 0.1 mm e um acabamento de superfície (Ra) inferior a 6,3 μm, garantindo uma elevada qualidade de processamento de furos.
(1) O motor do fuso da unidade de perfuração utiliza um motor inversor de alta qualidade, com uma velocidade máxima do fuso de até 6000 r/min.
(2) A velocidade de alimentação do tubo de perfuração é de aproximadamente 40 m/min (regulavel).
(3) O fuso e outros componentes de força são fabricados em conformidade com as normas, submetidos a forja, tratamento térmico e ensaios não destrutivos.dureza, e resistência ao desgaste, bem como alta resistência à fadiga, para satisfazer os requisitos de alimentação a longo prazo e operações de rotação.O fuso é proveniente de marcas de Taiwan como Jianchun ou Danquan..
(4) Para garantir a precisão de funcionamento do equipamento, a deflexão do fuso deve ser inferior a 1/1000 do comprimento em todas as condições de carga máxima.
(5) A distância de alimentação do fuso é equipada com uma função de compensação ajustável.
(6) Os interruptores de circulação são instalados nas posições de limite superior e inferior do movimento collinear da cabeça de potência da unidade de perfuração, servindo de dispositivos de protecção de limite.
(7) Para além da proteção do interruptor de limite instalada na cabeça de potência da unidade, o sistema de controlo deve também fornecer uma proteção de limite suave para as suas posições de limite.
Estes exemplares cobrem uma série de especificações comuns e padrões de buracos de aço angular utilizado na construção de torres de linhas de transmissão.Permitem aos potenciais utilizadores ou inspectores confirmar visualmente o desempenho operacional do equipamento, proporcionando assim referências concretas e intuitivas para avaliar se o equipamento satisfaz as exigências práticas de produção da fabricação de torres de linhas de transmissão.
In ultra-high voltage (UHV) transmission line construction—where transmission towers are required to resist extreme weather conditions and heavy loads—this equipment plays a critical role in processing angle steel components for the towers’ main load-bearing frameworksRealiza de forma eficiente operações de perfuração e estampagem para aço angular utilizado em corpos de torre, braços cruzados e outros componentes estruturais chave,assegurar uma elevada precisão dimensional e um desempenho de ligação fiávelIsto, por sua vez, protege a estabilidade estrutural geral das torres de transmissão durante todo o seu ciclo de vida útil.
