Máquina de linha de ângulo CNC Sistemas hidráulicos, elétricos e pneumáticos para punção, marcação e corte

Máquina de linha de ângulo CNC Sistemas hidráulicos, elétricos e pneumáticos para punção, marcação e corte

Introdução ao produto:

A linha de produção de punção, marcação e corte de aço de ângulo CNC de alta velocidade da série JNC é composta principalmente por componentes principais, incluindo uma unidade de punção, unidade de marcação, unidade de corte,transportador transversal, transportador rotativo, transportador de alimentação, transportador de descarga, carro de alimentação CNC, sistema hidráulico, sistema elétrico e sistema pneumático.Esta linha de produção é projetada especificamente para a usinagem automatizada de aço angular na indústria de fabricação de torresO seu fluxo de trabalho de processamento é controlado por tecnologia numérica, com uma operabilidade extremamente fácil de usar.e capacidades de produção em larga escala.

Especificações:

Os parâmetros acima podem ser ajustados e alterados de acordo com as exigências específicas do cliente.

Características do produto:

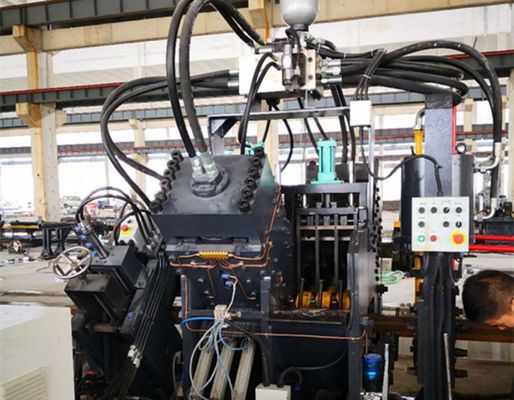

1A unidade de perfuração é equipada com dois ou três conjuntos, que podem ser configurados com três tipos de perfurações com diferentes diâmetros.Os três conjuntos de matrizes de perfuração são posicionados através de controle numérico para ajustar o espaçamentoEsta unidade é capaz de perfurar tanto buracos redondos como buracos ovais. Suas altas velocidades de alimentação e perfuramento aumentam a eficiência de produção; para aço de ângulo com especificação de 50 × 50 × 4 mm,A produção atinge 9 ‰ 10 toneladas por turno de trabalho de oito horas.

2A unidade de marcação adota um projeto estrutural fechado com uma rigidez superior. É equipada com quatro conjuntos de cassetes de caracteres, que são selecionados através do controlo do programa,e o espaçamento de marcação pode ser definido arbitrariamenteAlém disso, um método de marcação de tipo disco está disponível como configuração opcional.O sistema de marcação de disco consiste em 10 linhas de caracteres e permite a selecção automática de caracteres sem intervenção manual, melhorando significativamente a eficiência da marcação.

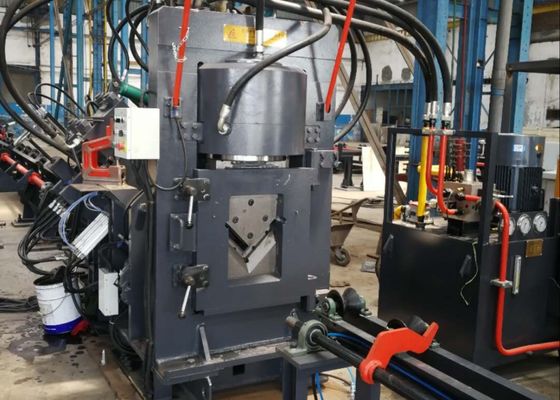

3A unidade de corte utiliza um mecanismo de cisalhamento de uma única lâmina, uma estrutura reconhecida pela sua robusta força de cisalhamento, que não gera resíduos durante cada ciclo de corte.e a superfície cortada mantém uma limpeza e suavidade excepcionaisA caixa da lâmina é equipada com uma estrutura de porta aberta, facilitando processos rápidos e seguros de substituição da lâmina.

4A mesa de material horizontal transporta o aço angular para o rack de material rotativo, alimentado por um motor e um conjunto de redutores.o rack de material rotativo permite a colocação estável de aço angular no transportador de alimentação.

5A peça de trabalho é amarrada e alimentada pelo carro de alimentação CNC, o que proporciona uma excelente precisão de posicionamento.integrado com retroalimentação do codificador fotoelétrico e capacidades de controlo de circuito fechado.

Estas amostras de ensaio, provenientes da linha de produção de aço de punção, corte e marcação,cobrir as especificações normalizadas e os cenários de processamento amplamente utilizados na indústria de fabricação de torres de aço angularPermitem aos utilizadores avaliar directamente a qualidade de usinagem, o desempenho de precisão e os padrões de artesanato do equipamento.

In the construction of ultra-high voltage (UHV) transmission lines—where transmission towers are required to withstand extreme meteorological conditions and heavy-duty loads—this equipment plays a critical role in processing the angle steel components that constitute the towers’ main frameworkRealiza de forma fiável operações de perfuração e estampagem no aço angular utilizado para os corpos das torres, braços cruzados e outros componentes estruturais essenciais.Isto garante precisão dimensional precisa e forte desempenho de ligação, mantendo assim a estabilidade estrutural geral das torres de transmissão.
