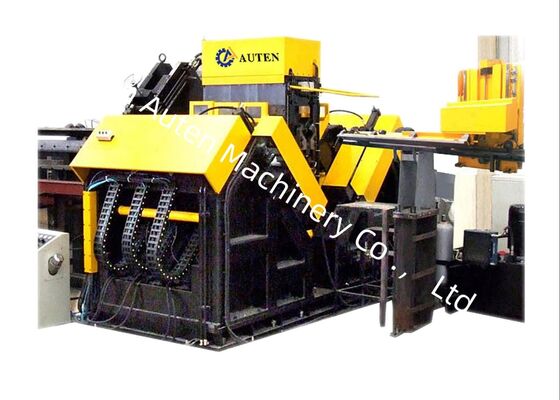

200 m/min Velocidade de corte da perfuração CNC Ângulo de perfuração e estampação de aço grande 9 eixos CNC
Utilização do produto:
Esta linha de produção de perfuração de aço CNC de ângulo é projetada especificamente para os procedimentos de perfuração e estampagem de grandes dimensões,aço angular de alta resistência, um material essencial utilizado exclusivamente no fabrico de torres de linhas de transmissãoA linha de produção permite a usinagem de alta precisão de todos os furos necessários no aço angular, oferecendo qualidade superior de furos, precisão posicional precisa, eficiência de produção excepcional,e desempenho automatizado avançado.
Parâmetros principais:
| Modelo |
JNC2532 |
ADM2532 |
ADM3635 |
| Tamanho do ângulo (mm) |
100 × 100 × 10 ~ 250 × 250 × 32 |
100 × 100 × 10 ~ 360 × 360 × 35 |
| Duração máxima do espaço em branco (m) |
14 |
| Taper do fuso de perfuração |
/ |
BT2 serviços de informação |
| Diâmetro máximo da perfuração (mm) |
F40 |
| Quantidade de perfuração de cada lado (pcs) |
3 (6 no total em ambos os lados) |
| Velocidade máxima de rotação do fuso (r/min) |
120-560,Ajustamento passo a passo do transdutor |
6000 |
| Velocidade máxima de corte da broca (m/min) |
/ |
200 |
| Acessórios para máquinas de corte |
3 |
9 |
| Faixa de marcação traseira (mm) |
50-220 (sem passo) |
50-330 (sem passo) |
| Velocidade máxima de alimentação por ângulo (m/min) |
40 |
| Força de marcação (kN) |
1000/1200 |
| Quantidade de grupos de caracteres |
4 |
| Quantidade de caracteres em cada grupo |
18 |
| Lado do personagem (mm) |
14 × 10 × 19 |
| Sistema de arrefecimento da broca |
Refrigeração externa |
Atomização do ar resfriamento interno seco |
| Modo de programação |
Software de elevação ou programação de instruções |
| Dimensões totais (m) |
32x7x2.5 |
34 × 8 × 3 |
34×8,9×3 |
Características do produto:
A linha de produção de perfuração de aço por ângulo CNC caracteriza-se por um elevado grau de automação,integrado com um sistema de carga automático consistindo num canal de alimentação transversal e num rack de carga rotativo uma unidade de descarga automática, e um componente automático de alimentação de material. Todas as operações de perfuração angular de aço e os processos de marcação de estampagem de aço podem ser concluídos em uma única passagem pela linha de produção,com um diâmetro superior a 50 mm,Esta configuração reduz substancialmente a intensidade de trabalho do pessoal operador.
A unidade de marcação da linha de produção de perfuração e marcação de aço angular incorpora uma estrutura fechada, proporcionando uma rigidez estrutural excepcional e uma estabilidade operacional consistente.O conjunto de marcação é equipado com um apoio de cama fixado na base da máquina, uma cama móvel e uma caixa de caracteres de cabeça de prensa acionada hidráulicamente.As operações de marcação são realizadas nos locais especificados nos desenhos de engenharia.Para alargar o alcance de processamento da máquina, foi integrado um mecanismo de regulação manual.A posição do cabeçalho pode ser ajustada, permitindo a adaptação às posições de marcação dos produtos de aço angular em várias especificações.
O processo de perfuração do equipamento de perfuração da torre de transmissão CNC atinge uma precisão posicional superior.com transmissão de potência obtida através de um sistema de tração rack-and-pinionÉ ainda equipado com uma unidade de detecção rack-and-pinion e um codificador de detecção de posição para feedback de precisão posicional, que coletivamente constituem uma estrutura de controlo de circuito fechado completo.Entretanto..., o movimento da cabeça de força de perfuração ao longo das duas direcções de flange do aço angular é alimentado por um servomotor e transmitido através de um mecanismo de parafuso a esferas.Esta configuração garante uma precisão posicional excepcional dos furos usinados em peças de aço angular.
O computador hospedeiro está equipado com uma interface em chinês, garantindo uma operabilidade intuitiva para os operadores gerais.É dotado de funcionalidade para exibir diagramas de peça de trabalho e as dimensões de coordenadas de localizações de buracosAlém disso, suporta a importação de programas de processamento de peças de trabalho gerados por software de programação profissional.A implementação da gestão baseada em computador host aumenta substancialmente a eficiência do armazenamento e recuperação de programas de processamento.
Estes amostras de ensaio cobrem um amplo espectro de especificações normalizadas e configurações de buracos para aço angular utilizado na construção de torres de linhas de transmissão.Permitem aos potenciais clientes ou inspectores verificar visualmente o desempenho operacional do equipamento, proporcionando assim referências concretas e intuitivas para avaliar se o equipamento cumpre os requisitos práticos de produção da fabricação de torres de linhas de transmissão.
In ultra-high voltage (UHV) transmission line projects—where transmission towers are required to withstand harsh weather conditions and heavy-duty loads—this equipment plays a pivotal role in processing angle steel components for the towers’ primary load-bearing frameworks- Realiza de forma eficiente operações de perfuração e estampagem em aço angular utilizado em corpos de torre, braços cruzados e outras partes estruturais críticas,garantir uma precisão dimensional excepcional e uma integridade de ligação fiávelIsto, por sua vez, mantém a estabilidade estrutural geral das torres de transmissão durante todo o seu ciclo de vida útil.
