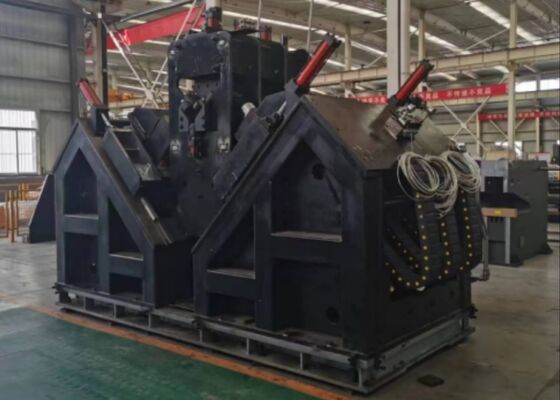

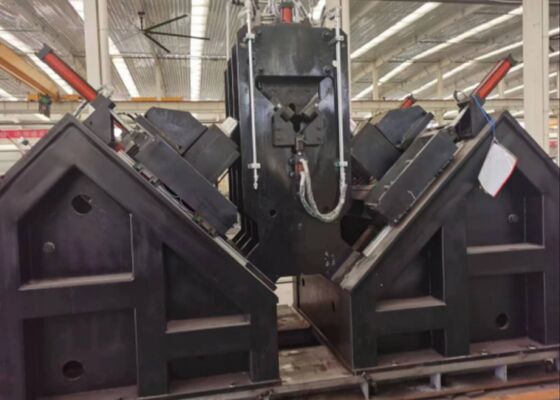

9 eixos Máquina de linha de ângulo CNC para perfuração Estampagem de aço ângulo de grande dimensão até 14m de comprimento
Utilização do produto:
Esta linha de produção de perfuração de aço CNC de ângulo é especialmente construída para os processos de perfuração e estampagem de grandes dimensões,aço angular de alta resistência, material de base destinado à fabricação de torres de linhas de transmissãoA linha de produção facilita a usinagem de alta precisão de todos os furos necessários no aço de ângulo, proporcionando acabamento superior de furos, precisão posicional precisa, eficiência de produção excepcional,e funcionalidades automatizadas de ponta.
Parâmetros principais:
| Modelo |
JNC2532 |
ADM2532 |
ADM3635 |
| Tamanho do ângulo (mm) |
100 × 100 × 10 ~ 250 × 250 × 32 |
100 × 100 × 10 ~ 360 × 360 × 35 |
| Duração máxima do espaço em branco (m) |
14 |
| Taper do fuso de perfuração |
/ |
BT2 serviços de informação |
| Diâmetro máximo da perfuração (mm) |
F40 |
| Quantidade de perfuração de cada lado (pcs) |
3 (6 no total em ambos os lados) |
| Velocidade máxima de rotação do fuso (r/min) |
120-560,Ajustamento passo a passo do transdutor |
6000 |
| Velocidade máxima de corte da broca (m/min) |
/ |
200 |
| Acessórios para máquinas de corte |
3 |
9 |
| Faixa de marcação traseira (mm) |
50-220 (sem passo) |
50-330 (sem passo) |
| Velocidade máxima de alimentação por ângulo (m/min) |
40 |
| Força de marcação (kN) |
1000/1200 |
| Quantidade de grupos de caracteres |
4 |
| Quantidade de caracteres em cada grupo |
18 |
| Lado do personagem (mm) |
14 × 10 × 19 |
| Sistema de arrefecimento da broca |
Refrigeração externa |
Atomização do ar resfriamento interno seco |
| Modo de programação |
Software de elevação ou programação de instruções |
| Dimensões totais (m) |
32x7x2.5 |
34 × 8 × 3 |
34×8,9×3 |
Características do produto:
Esta linha de produção de perfuração de aço por ângulo CNC distingue-se por um elevado nível de automação,integrado com um sistema de carga automática ◄composto por um canal de alimentação transversal e um rack de carga rotativo ◄uma unidade de descarga automática, e um módulo automático de alimentação de material. Todas as operações de perfuração de aço de ângulo, bem como os processos de estampagem e marcação de aço podem ser realizados em uma única passagem pela linha de produção,com zero intervenção manual necessária durante a fase de usinagemEsta configuração reduz eficazmente a intensidade de trabalho do pessoal operacional.
A unidade de marcação da linha de produção de perfuração e marcação de aço angular adota uma estrutura fechada, que garante uma rigidez estrutural excepcional e uma estabilidade operacional consistente.O conjunto de marcação é equipado com um apoio de cama fixado à base da máquinaDe acordo com as instruções transmitidas pelo sistema de controlo por computador,As operações de marcação são executadas nas posições indicadas nos desenhos de engenharia.Para alargar o âmbito de processamento do equipamento, foi incorporado um mecanismo de ajuste manual.a posição vertical do corpo móvel, ou seja,, a posição do cabeçalho pode ser ajustada, permitindo assim a adaptação às posições de marcação dos produtos de aço angular numa gama completa de especificações.
O processo de perfuração do equipamento de perfuração da torre de transmissão CNC atinge uma precisão posicional excepcional.com transmissão de potência realizada através de um sistema de tração rack-and-pinionÉ ainda equipado com uma unidade de detecção rack-and-pinion e um codificador de detecção de posição para feedback de precisão posicional, que em conjunto formam uma arquitetura de controlo de circuito totalmente fechado.O movimento transversal da cabeça de força de perfuração ao longo das duas direções da flange do aço angular é alimentado por um servomotor e transmitido através de um mecanismo de parafuso a esferasEsta configuração garante uma precisão posicional excepcional dos furos usinados em peças de aço angular.
O computador host possui uma interface em chinês, garantindo uma operação intuitiva para operadores gerais.É equipado com a funcionalidade para exibir esquemas de peça de trabalho e as dimensões coordenadas de posições de buracosAlém disso, suporta a importação de programas de processamento de peças de trabalho gerados por software de programação profissional.A adoção da gestão baseada em computador host melhora significativamente a eficiência do armazenamento e recuperação de programas de processamento.
Estes amostras de ensaio abrangem um espectro completo de especificações normalizadas e configurações de buracos referentes ao aço angular utilizado na fabricação de torres de linhas de transmissão.Permitem aos potenciais clientes ou inspectores realizar a validação visual do desempenho operacional do equipamento, proporcionando assim referências tangíveis e intuitivas para avaliar se o equipamento satisfaz os requisitos práticos de produção da fabricação de torres de linha de transmissão.
In ultra-high voltage (UHV) transmission line projects—where transmission towers are mandated to withstand severe weather conditions and heavy-duty loads—this equipment serves a pivotal function in machining angle steel components for the towers’ primary load-bearing frameworksExecuta eficientemente operações de perfuração e estampagem em aço angular aplicado em corpos de torre, braços cruzados e outros componentes estruturais críticos,assegurando uma precisão dimensional superior e uma integridade de ligação confiávelIsto, por sua vez, preserva a estabilidade estrutural geral das torres de transmissão durante todo o seu ciclo de vida útil.
