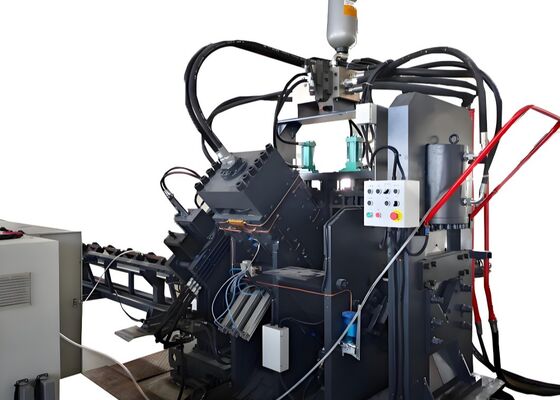

3 eixos CNC máquina de corte de aço de punção de aço 28000*6500*2200mm Dimensão de corte de lâmina única

Máquina de Corte e Puncionamento de Aço Angular CNC de 3 Eixos 28000*6500*2200mm Dimensão Corte com Lâmina Única


Indústria Aplicável:

Esta linha de máquinas CNC para puncionamento, corte e marcação de ângulos é um sistema específico para a indústria, meticulosamente projetado para puncionamento, marcação e corte de alta precisão de aço angular. A máquina de puncionamento de aço angular CNC é configurada de forma única para atender às necessidades básicas de processamento da indústria de torres de aço angular, onde a precisão dos componentes é fundamental para garantir a integridade estrutural e a estabilidade.

Especificações:

Composição do Produto:

Este sistema CNC de puncionamento, corte e marcação consiste principalmente em módulos funcionais chave, incluindo um transportador transversal, um mecanismo de carregamento rotativo, um transportador de alimentação, um carro de alimentação CNC, uma unidade de puncionamento, uma unidade de marcação, uma unidade de corte e um transportador de descarga. Além disso, a linha de máquinas de puncionamento de ângulos integra sistemas de suporte essenciais — como sistemas hidráulicos, elétricos e pneumáticos — juntamente com vários componentes auxiliares.

Características do Produto:

1. Design da Unidade de Marcação
A unidade de marcação apresenta uma estrutura robusta de estrutura fechada, garantindo rigidez superior. É equipada com quatro conjuntos de caixas de caracteres, que podem ser selecionadas através do programa. A posição de marcação de referência pode ser ajustada livremente para atender a requisitos específicos.

2. Configuração de Punção e Matriz

A linha de máquinas CNC de puncionamento e corte é equipada com três conjuntos de punções e matrizes em cada lado, capazes de lidar com três diâmetros de punção diferentes. Controlados pelo sistema PLC, os três conjuntos de matrizes podem se mover sincronamente para ajustar a posição de referência de puncionamento conforme necessário.

3. Interface Homem-Máquina e Programação

O sistema é equipado com uma interface bilíngue chinês/inglês, projetada para operação intuitiva e capaz de exibir diagramas de peças. A programação é simplificada, permitindo que a máquina utilize diretamente os dados do programa gerados pelo software CAD. Durante a edição do programa, os usuários precisam apenas inserir as dimensões da peça, os diâmetros dos furos, as marcas de referência e as quantidades.

4. Sistema de Controle e Alimentação

O equipamento de puncionamento CNC para torres utiliza tecnologia CNC avançada e alimentação servo acionada por motor, proporcionando maior eficiência operacional e precisão consistente da peça. Todos os componentes hidráulicos, pneumáticos e elétricos críticos são provenientes de fornecedores internacionais renomados, garantindo um desempenho confiável do sistema.

Essas amostras, representando especificações e requisitos de processamento comuns na indústria de torres de aço angular, permitem que os usuários avaliem diretamente a qualidade do processamento, a precisão e os padrões de mão de obra do equipamento.

Na construção de linhas de transmissão de ultra-alta tensão (UHV), onde as torres devem suportar condições climáticas extremas e cargas pesadas, este equipamento desempenha um papel crucial no processamento dos componentes de aço angular que formam a estrutura central das torres. Ele realiza consistentemente operações de perfuração e estampagem no aço angular usado nos corpos das torres, braços cruzados e outros elementos estruturais críticos. Isso garante precisão dimensional precisa e conexões fortes, protegendo assim a estabilidade geral das torres.
