BT40 Máquina de perfuração de linha de ângulo CNC
Utilização do produto:
A linha da máquina de perfuração e marcação por ângulo CNC é especificamente concebida para a perfuração e estampação de aço de ângulo de grande dimensão e de alta resistência utilizado em torres de linhas de transmissão.Este sistema permite a perfuração precisa de todos os furos no aço de ângulo, assegurando uma qualidade superior dos furos e uma precisão de posicionamento, proporcionando uma elevada eficiência de produção e um elevado nível de automação.
Parâmetros principais:
| Modelo |
JNC2532 |
ADM2532 |
ADM3635 |
| Tamanho do ângulo (mm) |
100 × 100 × 10 ~ 250 × 250 × 32 |
100 × 100 × 10 ~ 360 × 360 × 35 |
| Duração máxima do espaço em branco (m) |
14 |
| Taper do fuso de perfuração |
/ |
BT2 serviços de informação |
| Diâmetro máximo da perfuração (mm) |
F40 |
| Quantidade de perfuração de cada lado (pcs) |
3 6 no total em ambos os lados) |
| Velocidade máxima de rotação do fuso (r/min) |
120-560,Ajustamento passo a passo do transdutor |
6000 |
| Velocidade máxima de corte da broca (m/min) |
/ |
200 |
| Acessórios para máquinas de corte |
3 |
9 |
| Faixa de marcação traseira (mm) |
50-220 (sem passo) |
50-330 (sem passo) |
| Velocidade máxima de alimentação por ângulo (m/min) |
40 |
| Força de marcação (kN) |
1000/1200 |
| Quantidade de grupos de caracteres |
4 |
| Quantidade de caracteres em cada grupo |
18 |
| Lado do personagem (mm) |
14 × 10 × 19 |
| Sistema de arrefecimento da broca |
Refrigeração externa |
Atomização do ar resfriamento interno seco
|
| Modo de programação |
Software de elevação ou programação de instruções |
| Dimensões totais (m) |
32x7x2.5 |
34 × 8 × 3 |
34×8,9×3 |
Características do produto:
1- Alto nível de automação: a linha de produção é equipada com um sistema de carregamento automático (com um canal de alimentação horizontal e um rack de carregamento rotativo), um sistema de descarregamento automático,e um mecanismo automático de alimentaçãoTodos os furos e estampas de aço no aço angular podem ser processados em uma única operação nesta linha de produção.Eliminação da necessidade de intervenção manual, reduzindo significativamente a intensidade de trabalho dos operadores.

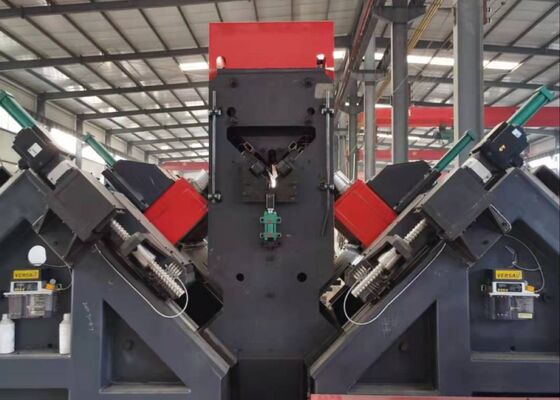

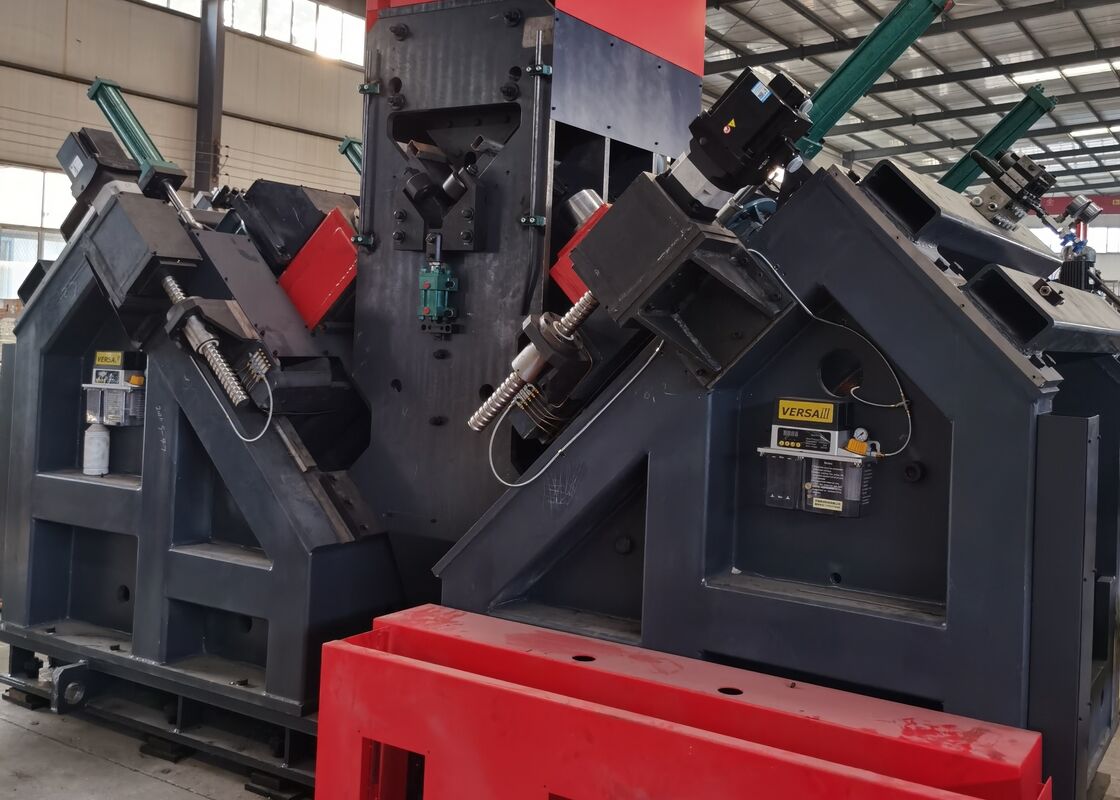

2O fuso de perfuração é equipado com um fuso de precisão Taiwan BT40 (com refrigerante interno), garantindo uma eficiência e precisão de perfuração superiores.A unidade de perfuração possui seis cabeças de perfuração CNC, com três posicionados em cada asa do aço de ângulo.As cabeças de perfuração correspondentes em ambos os lados são capazes de perfuração simultânea de furos do mesmo diâmetro e a distâncias idênticas das extremidades superiores das asas de aço angular.
3O software dispõe de uma interface bilíngue chinês/inglês, oferecendo uma operação fácil de usar e a capacidade de exibir desenhos de peças de trabalho.
4. A programação é simples; os usuários só precisam inserir as dimensões da peça de trabalho, o diâmetro do buraco, o espaçamento e a quantidade ao editar o programa.O software de lofting CAD/CAM pode ser usado para conversão direta de arquivosÉ compatível com ficheiros NC1 gerados pelo software TEKLA.
5Os componentes hidráulicos, pneumáticos e elétricos críticos são fornecidos por marcas renomadas e de alta qualidade.
6O sistema está equipado com uma função de autodiagnóstico para detecção de falhas.
7A unidade de corte é opcional e utiliza um mecanismo de corte de duas lâminas.
Estes exemplares representam uma variedade de especificações padrão e configurações de buracos de aço angular utilizado na construção de torres de linhas de transmissão.Permitem aos potenciais utilizadores ou inspectores avaliar visualmente o desempenho operacional do equipamento, oferecendo referências claras e directas para determinar se o equipamento cumpre os requisitos práticos de produção para a fabricação de torres de linhas de transmissão.
Na construção de linhas de transmissão de ultra-alta tensão (UHV), quando as torres de transmissão estão sujeitas a condições meteorológicas extremas e a cargas pesadas,Este equipamento desempenha um papel crucial no processamento de componentes de aço de ângulo para as torres e estruturas de carga primárias.- Realiza de forma eficiente operações de perfuração e estampagem em aço angular utilizado em corpos de torre, braços cruzados e outros elementos estruturais essenciais,garantir uma precisão dimensional precisa e uma integridade de ligação fiávelIsto, por sua vez, garante a estabilidade estrutural a longo prazo das torres de transmissão durante toda a sua vida útil.
