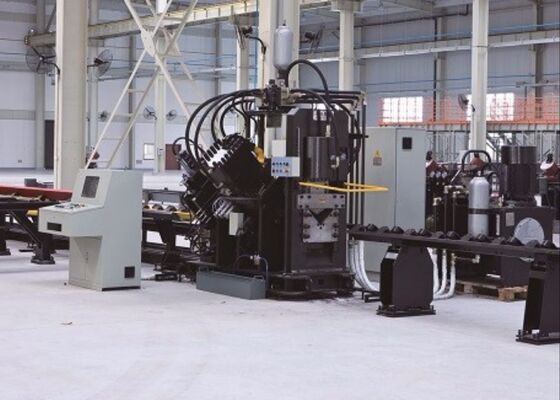

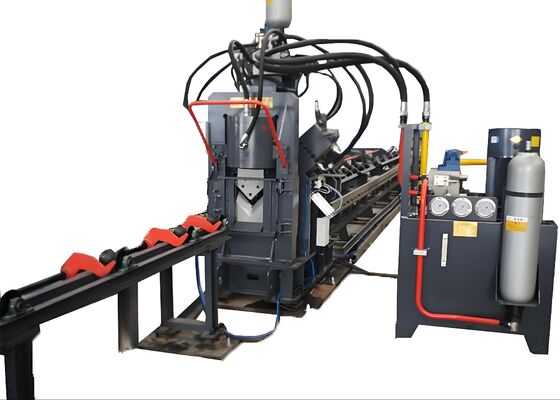

Máquina de corte de barras de ângulo de punção com lâmina única Método de refrigeração por água Hidráulica
Indústria aplicável:
Esta máquina de punção de ferro de ângulo é uma solução especializada e focada na indústria projetada especificamente para realizar tarefas de punção, marcação e corte de aço de ângulo com precisão excepcional.É meticulosamente concebido para atender aos requisitos de processamento básicos do sector das torres de aço angulares, onde a precisão dos componentes é essencial para garantir a integridade estruturalAo incorporar algoritmos de processamento refinados, a máquina garante uma gestão precisa e eficiente dos componentes de aço de ângulo, que são cruciais na fabricação de torres,facilitando assim a produção contínua de estruturas de torre de alta qualidade.
Especificações:
| Funções |
Punção, marcação, corte |
| Tamanho do ângulo ((mm) |
40 × 40 × 3 140 × 140 × 12 |
| Comprimento máximo do espaço em branco (m) |
12 |
| Comprimento máximo do acabado (m) |
10 |
| Max. Punção (diâmetro х espessura) (mm) |
Φ26×12 ((Material:Q345 510N/mm2) |
| Punções por lado |
2 |
| Força de perfurar (kN) |
630 |
| Força de marcação (kN) |
630 |
|
Força de corte (kN)
|
1800 |
| Grupo de letras de marcação |
4 |
| Número de letras por grupo |
12 |
| Dimensão da letra (mm) |
14 × 10 × 19 |
| Modo de corte |
Trituradores de metais |
| Acessórios para máquinas de corte |
3 |
| Velocidade do ângulo de alimentação (m/min) |
80 |
| Método de arrefecimento do sistema hidráulico |
Refrigeração por água |
| Precisão de processamento |
Conformidade com a norma GB2694 |
| Função do programa |
Entrada por teclado e interface USB |
| Dimensão ((mm) |
28000×6500×2200 |
Composição do produto:
Este equipamento de máquina de corte de ângulo de aço é fundamentalmente estruturado com módulos funcionais principais, incluindo um transportador transversal, um sistema de carga rotativo, um transportador de alimentação, um carro de alimentação CNC,Uma unidade de perfuração, uma unidade de marcação, uma unidade de corte e um transportador de descarga.e componentes pneumáticos, juntamente com vários elementos auxiliares, formando um sistema de processamento integrado que garante um funcionamento fiável e eficiente.
Características do produto:
1Sistema de controlo e direcção
A máquina de perfuração de ângulo integra a tecnologia CNC junto com a alimentação a servo motor, otimizando a eficiência operacional e garantindo a precisão constante das peças de trabalho.Todos os sistemas hidráulicos críticosOs componentes pneumáticos e elétricos são fornecidos por renomados fornecedores mundiais, garantindo o desempenho fiável de todo o sistema.
2Configuração de Punch & Die
Cada lado é equipado com três conjuntos de perfuradores e matrizes, capazes de lidar com três diâmetros de perfuradores distintos.operar em coordenação para ajustar o ponto de referência de perfuração, permitindo assim uma ampla gama de requisitos de tratamento.
3Interfaces humano-máquina e programação
A máquina de corte de ângulo possui uma interface bilíngue chinês-inglês, garantindo uma operação intuitiva, e suporta a visualização de desenhos de peça de trabalho.que permitam ao equipamento processar diretamente os dados do programa gerados pelo software CADDurante a instalação, apenas os parâmetros essenciais, tais como as dimensões da peça de trabalho, o diâmetro do orifício, os pontos de referência e as quantidades, devem ser inseridos, minimizando a complexidade operacional.
4. CNC Feed Carriage & Control
O carro de alimentação CNC é alimentado por um servomotor, com um codificador fotoelétrico que fornece feedback contínuo em tempo real.Para regular dinamicamente o movimento do vagão, é utilizado um sistema de controlo de circuito fechado., garantindo um posicionamento preciso durante todo o ciclo de usinagem.
5Processos automatizados e descarga
As operações de marcação, punção e corte são totalmente automatizadas, reduzindo significativamente a necessidade de intervenção manual.Todos os componentes acabados de aço angular são descarregados utilizando um mecanismo de inversão pneumática, minimizando eficazmente a carga de trabalho dos operadores e aumentando a eficiência global da produção.
6Configuração e função do sistema de controlo
O sistema de controlo da máquina de corte de ferro angular consiste num computador central, num sistema CNC, num servomotor, num PLC, em sensores de detecção externos e noutros componentes essenciais.As tarefas de processamento podem ser iniciadas simplesmente inserindo as dimensões da peça de trabalhoAlém disso, os programas podem ser armazenados, selecionados, exibidos e transmitidos com base em identificadores de peça de trabalho, permitindo uma gestão de produção flexível.
7. Unidade de marcação
A unidade de marcação apresenta uma estrutura fechada, que garante uma rigidez superior para resultados de marcação estáveis e consistentes.com seleção controlada através do programaO ponto de referência de marcação é totalmente ajustável, permitindo-lhe acomodar uma ampla gama de requisitos de processamento.
Estes exemplares, que representam especificações normalizadas e cenários de processamento típicos da indústria das torres de aço angular, permitem aos utilizadores avaliar directamente a qualidade de processamento do equipamento,precisão, e de artesanato, que servem de referência concreta para avaliar o desempenho dos equipamentos e a sua conformidade com normas de produção específicas, apoiando assim atomada de decisões baseada em dados para aplicações potenciais.
In the construction of ultra-high voltage (UHV) transmission lines—where towers must endure extreme weather conditions and substantial loads—this equipment plays a vital role in processing the angle steel components that constitute the core structure of the towers- Realiza consistentemente operações de perfuração e estampagem no aço angular utilizado para os corpos das torres, braços cruzados e outros elementos estruturais críticos,garantir dimensões precisas e conexões confiáveis que mantêm a estabilidade geral das torres.
