2000m/min Velocidade de corte da perfuração Máquina de perfuração de aço CNC 18 caracteres em cada grupo
Introdução ao produto:

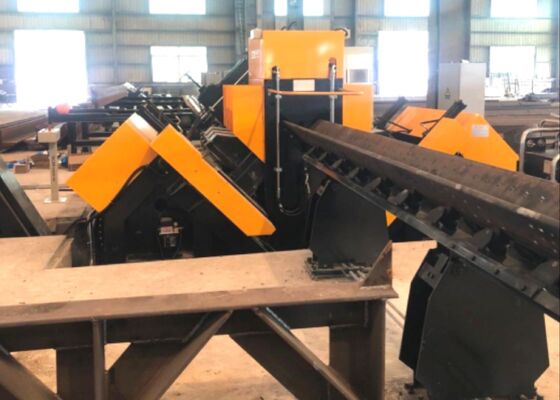

A linha da máquina de perfuração e marcação por ângulo CNC é especificamente concebida para a perfuração e estampação de aço de ângulo de grande dimensão e de alta resistência utilizado em torres de linhas de transmissão.Este sistema garante a perfuração precisa de todos os furos no aço angular, proporcionando uma qualidade superior dos furos e uma precisão de posicionamento.
Parâmetros principais:
| Modelo |
JNC2532 |
ADM2532 |
ADM3635 |
| Tamanho do ângulo (mm) |
100 × 100 × 10 ~ 250 × 250 × 32 |
100 × 100 × 10 ~ 360 × 360 × 35 |
| Duração máxima do espaço em branco (m) |
14 |
| Taper do fuso de perfuração |
/ |
BT2 serviços de informação |
| Diâmetro máximo da perfuração (mm) |
F40 |
| Quantidade de perfuração de cada lado (pcs) |
3 6 no total em ambos os lados) |
| Velocidade máxima de rotação do fuso (r/min) |
120-560,Ajustamento passo a passo do transdutor |
6000 |
| Velocidade máxima de corte da broca (m/min) |
/ |
200 |
| Acessórios para máquinas de corte |
3 |
9 |
| Faixa de marcação traseira (mm) |
50-220 (sem passo) |
50-330 (sem passo) |
| Velocidade máxima de alimentação por ângulo (m/min) |
40 |
| Força de marcação (kN) |
1000/1200 |
| Quantidade de grupos de caracteres |
4 |
| Quantidade de caracteres em cada grupo |
18 |
| Lado do personagem (mm) |
14 × 10 × 19 |
| Sistema de arrefecimento da broca |
Refrigeração externa |
Atomização do ar resfriamento interno seco
|
| Modo de programação |
Software de elevação ou programação de instruções |
| Dimensões totais (m) |
32x7x2.5 |
34 × 8 × 3 |
34×8,9×3 |
Características do produto:
1A linha de produção está equipada com um sistema de carregamento automático, que inclui um canal de alimentação horizontal e um rack de carregamento rotativo.com um sistema de descarga automática e um mecanismo de alimentaçãoTodas as operações de perfuração e estampagem de aço no aço angular são integradas perfeitamente num único processo nesta linha.Eliminar a necessidade de intervenção manual e reduzir significativamente a intensidade de trabalho do operador.
2O fuso de perfuração é equipado com um fuso de precisão Taiwan BT40 (com refrigerante interno), garantindo uma eficiência e precisão de perfuração excepcionais.A unidade de perfuração possui seis cabeças de perfuração CNC, com três posicionados em cada lado do aço angular.As cabeças correspondentes em ambos os lados podem perfurar simultaneamente furos do mesmo diâmetro e em intervalos idênticos a partir das extremidades superiores das asas de aço ângulo.
3O software é concebido com uma interface bilíngue chinês/inglês, garantindo a facilidade de utilização e a capacidade de exibir claramente os desenhos da peça.
4O processo de programação é direto e eficiente; os utilizadores só precisam inserir as dimensões da peça de trabalho, o diâmetro do buraco, o espaçamento e a quantidade para gerar o programa.O software de lofting CAD/CAM pode ser utilizado para a conversão direta de ficheirosO sistema é totalmente compatível com os ficheiros NC1 produzidos pelo software TEKLA.
5Os componentes hidráulicos, pneumáticos e elétricos críticos são adquiridos de marcas renomadas e de alto desempenho para garantir a fiabilidade e durabilidade.
6O sistema está equipado com uma função de autodiagnóstico integrada para uma detecção e resolução de falhas eficientes.
7A unidade de corte é oferecida como recurso opcional e utiliza um mecanismo de corte de duas lâminas para melhorar o desempenho.
Estes exemplares representam uma variedade de especificações padrão e configurações de buracos de aço angular tipicamente empregado na construção de torres de linhas de transmissão.Fornecem aos potenciais utilizadores ou inspectores um meio visual para avaliar o desempenho funcional do equipamento, oferecendo referências claras e concretas para determinar se o equipamento satisfaz os requisitos práticos de fabrico para a produção de torres de linha de transmissão.
Na construção de linhas de transmissão de ultra-alta tensão (UHV), quando as torres de transmissão estão sujeitas a condições meteorológicas severas e a cargas pesadas,Este equipamento desempenha um papel crucial no processamento de componentes de aço angular para as estruturas de carga primárias das torres- Realiza efetivamente operações de perfuração e estampagem em aço angular utilizado em corpos de torre, braços cruzados e outros elementos estruturais essenciais,garantir uma precisão dimensional precisa e um desempenho de ligação fiávelConsequentemente, contribui significativamente para a integridade estrutural e a estabilidade a longo prazo das torres de transmissão durante todo o seu ciclo de vida operacional.
