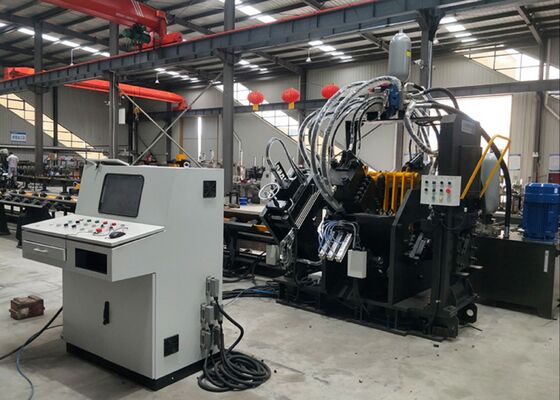

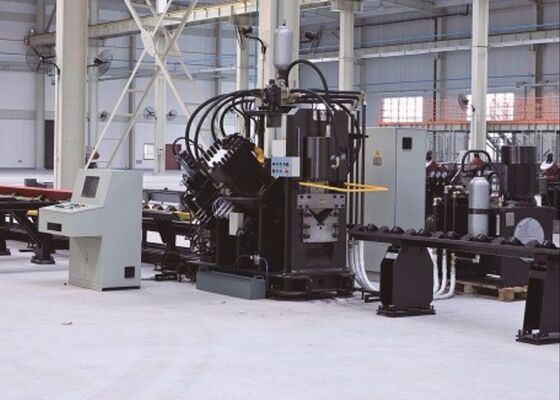

JNC1010 Modelo Máquina de marcado e corte por punção CNC de alta velocidade para uso em ângulos

JNC1010 Modelo Máquina de marcado e corte por punção CNC de alta velocidade para uso em ângulos

Introdução ao produto:

JA linha de produção de punção, marcação e corte de ângulo CNC de alta velocidade da série NC é composta principalmente por unidade de punção, unidade de marcação, unidade de corte, transportador transversal, transportador rotativo, transportador de alimentação,transportador de descargaEsta linha de produção é utilizada principalmente para o processamento automático de aço de ângulo na indústria da torre.O processo de processamento é controlado numericamente e a operação é muito convenientePode realizar a produção automática, de alta precisão, multi-variedades e em massa.

Parâmetros do produto:

Características do produto:

1. A máquina de perfurar ferro de ângulo cnc são três ou dois conjuntos de unidade de perfurar, que podem ser instalados com três tipos de perfuradores com diferentes diâmetros.Os três conjuntos de matrizes de perfurar são movidos por controle numérico para mudar os estádiosO aço de ângulo de 50×50×4mm, a produção é de 9-10 toneladas a cada oito horas.

2A unidade de marcação da máquina de punção por ângulo cnc é fechada com boa rigidez.Além disso,O tipo de disco tem 10 linhas e seleciona automaticamente caracteres sem intervenção manual, o que melhora muito a eficiência de digitação.

3A unidade de corte da máquina de corte de barras de ângulo cnc adota corte de lâmina única, que é popular com grande força de corte.A caixa da lâmina tem um design de porta aberta, o que torna a mudança de lâmina rápida e segura.

4A tabela de material horizontal transfere a barra de ângulo para o rack de material rotativo, que é accionado por motor e redutor para colocar a barra de ângulo de forma constante no transportador de alimentação.

5A peça de trabalho é mantida e alimentada por carro de alimentação CNC com alta precisão de posicionamento.

6. O sistema hidráulico da máquina de marcação de metal de punção de aço de ângulo CNC fornece energia para punção, digitação e cisalhamento.e as linhas hidráulicas utilizam ligações de tipo ferroOs principais blocos de válvulas hidráulicas são todos da marca Atos, garantindo um sistema hidráulico estável e eficiente.

7O sistema de refrigeração da estação hidráulica inclui refrigeração por água, refrigeração por ar ou refrigeração por óleo. Os clientes podem escolher o método de refrigeração de acordo com as condições reais.

8O sistema de controlo é constituído principalmente por um computador superior, PLC, servomotor, interruptor de detecção externo, etc. O operador só precisa de inserir os requisitos de processamento,O programa de processamento pode ser gerado automaticamente, ele também pode ler DXF, NC e outros arquivos de processamento gerados pelo software de lofting.Pode realizar a função de exibição gráfica de peça de trabalho, grande quantidade de armazenamento de dados, exibição de dados de localização, alarme de falha, etc.

Estas amostras, que refletem especificações normalizadas e cenários de processamento comuns na indústria das torres de aço angular, permitem aos utilizadores avaliar directamente a qualidade de processamento dos equipamentos,precisão, e de artesanato.Serem um ponto de referência tangível para avaliar o desempenho dos equipamentos e o seu alinhamento com os requisitos específicos de produção, facilitando assim atomada de decisões baseada em dados para aplicações potenciais.

In the construction of ultra-high voltage (UHV) transmission lines—where towers are required to withstand severe weather conditions and significant loads—this equipment is crucial for processing the angle steel components that form the core framework of the towers. Realiza de forma fiável operações de perfuração e estampação no aço angular utilizado para os corpos das torres, braços cruzados e outras partes estruturais essenciais,garantir dimensões precisas e conexões seguras que mantêm a estabilidade geral das torres.
