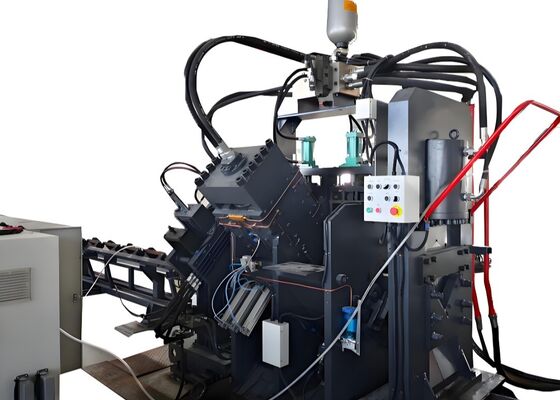

Linha de Máquina de Corte e Puncionamento CNC Modelo JNC2020 para Aço Angular 1000/1200KN Força de Puncionamento

Modelo JNC2020 Linha de máquina de corte de punção CNC para aço de ângulo 1000/1200KN Força de punção

Introdução ao produto:

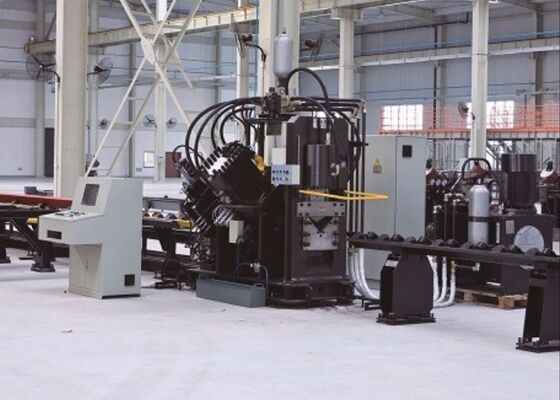

JA linha de produção de punção, marcação e corte de ângulo CNC de alta velocidade da série NC é composta principalmente por unidade de punção, unidade de marcação, unidade de corte, transportador transversal, transportador rotativo, transportador de alimentação,transportador de descargaEsta linha de produção é utilizada principalmente para o processamento automático de aço de ângulo na indústria da torre.O processo de processamento é controlado numericamente e a operação é muito convenientePode realizar a produção automática, de alta precisão, multi-variedades e em massa.

Parâmetros do produto:

Características do produto:

1A máquina de perfuração de ferro de ângulo CNC está equipada com duas ou três unidades de perfuração, cada uma capaz de acomodar três tamanhos de perfuração diferentes.Estas unidades de perfuração são precisamente controladas por controlo numérico (NC) para ajustar as posições de perfuraçãoA máquina é capaz de perfurar furos redondos e ovais. Suas operações de alimentação e perfuramento de alta velocidade aumentam significativamente a eficiência de produção.a capacidade de produção é de 9-10 toneladas durante um turno de oito horas.

2A unidade de marcação da máquina de perfuração por ângulo CNC possui um gabinete robusto e rígido.e a posição de digitação pode ser ajustada livrementeAlém disso, está disponível um método de marcação de disco, composto por 10 linhas, que seleciona automaticamente caracteres sem intervenção manual, aumentando consideravelmente a eficiência da marcação.

3A máquina de corte de barras de ângulo CNC está equipada com uma unidade de corte de uma única lâmina, conhecida pela sua elevada força de corte.e a superfície de corte resultante é limpa e lisaO invólucro da lâmina apresenta um design de porta aberta, facilitando a substituição rápida e segura da lâmina.

4A tabela de material horizontal transfere de forma eficiente a barra de ângulo para o rack de material rotativo, que é alimentado por um motor e um redutor.Este sistema garante que a barra de ângulo está bem posicionada no transportador de alimentação para processamento adicional.

5A peça de trabalho é seguramente mantida e alimentada por um carrinho de alimentação CNC, garantindo uma elevada precisão de posicionamento.com retorno fornecido por um codificador fotoelétrico, utilizando um sistema de controlo de circuito fechado.

6A máquina de punção e marcação de aço de ângulo CNC é alimentada por um sistema hidráulico que conduz as operações de punção, marcação e corte.É equipado com uma estação hidráulica de alta velocidade com um acumulador, e as linhas hidráulicas utilizam ligações de tipo ferrule, que são resistentes a fugas e facilitam a fácil substituição e manutenção.Os principais blocos de válvulas hidráulicas são provenientes da renomada marca Atos, assegurando um sistema hidráulico fiável e eficiente.

7O sistema de refrigeração da estação hidráulica oferece opções de refrigeração por água, refrigeração por ar ou refrigeração por óleo.Os clientes têm a flexibilidade de escolher o método de arrefecimento mais adequado com base nas suas necessidades operacionais específicas.

8O sistema de controlo é constituído principalmente por um computador superior, PLC, servomotor, interruptores de detecção externos e outros componentes.e o sistema gera automaticamente o programa de processamento correspondenteÉ também capaz de ler DXF, NC e outros formatos de arquivo gerados por software CAD.oferecendo uma exibição intuitiva e uma operação simplesSuporta funções como exibição gráfica da peça de trabalho, armazenamento extensivo de dados, visualização de dados de localização e notificações de alarme de falha.

Estas amostras, que representam especificações normalizadas e cenários de processamento típicos na indústria das torres de aço angular, permitem aos utilizadores avaliar directamente a qualidade de processamento dos equipamentos,precisão, e de fabrico, servem de ponto de referência concreto para avaliar o desempenho do equipamento e a sua adequação às necessidades específicas de produção, apoiando assim atomada de decisões baseada em dados para aplicações potenciais.

Na construção de linhas de transmissão de ultra-alta tensão (UHV), onde as torres devem suportar condições meteorológicas extremas e cargas substanciais,Este equipamento desempenha um papel vital no processamento dos componentes de aço angular que constituem a estrutura principal das torres- Realiza eficientemente operações de perfuração e estampação no aço angular utilizado para os corpos das torres, braços cruzados e outros elementos estruturais essenciais,garantir dimensões precisas e conexões seguras que mantenham a estabilidade geral das torres.
