Máquina de corte de marcação por perfuração de aço CNC controlada numericamente 50х50х4~200х200х20mm Tamanho do ângulo

Máquina de corte de marcação por perfuração de aço CNC controlada numericamente 50х50х4~200х200х20mm Tamanho do ângulo

Introdução ao produto:

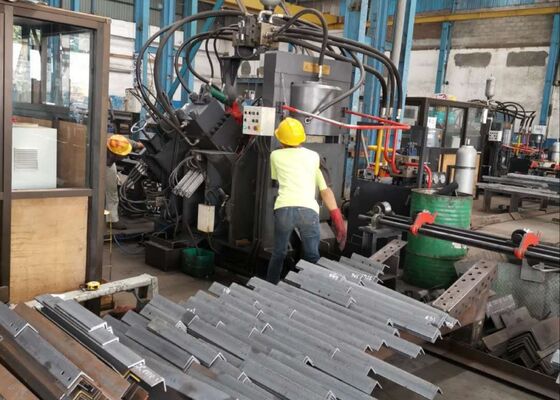

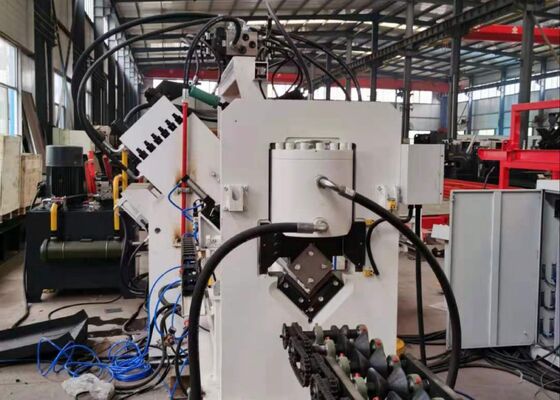

A linha de produção de punção, marcação e corte de ângulo CNC de alta velocidade da série JNC é composta principalmente pela unidade de punção, unidade de marcação, unidade de corte, transportador transversal, transportador rotativo,transportador de alimentação, transportador de descarga, carro de alimentação CNC, sistema hidráulico, sistema elétrico, sistema pneumático e outros componentes-chave.Esta linha de produção foi especificamente concebida para o processamento automatizado de aço angular na indústria de torresTodo o processo é controlado numericamente, garantindo a facilidade de operação.

Parâmetros do produto:

Características do produto:

1A máquina de perfuração de ferro de ângulo CNC está equipada com duas ou três unidades de perfuração, cada uma delas concebida para acomodar três tamanhos de perfuração distintos.Estas unidades de perfuração são controladas com precisão por controle numérico (NC) para ajustar as posições de perfuração com precisãoA máquina é capaz de criar furos redondos e ovais. Suas operações de alimentação e perfuramento de alta velocidade melhoram significativamente a eficiência de produção.A máquina fornece uma capacidade de produção de 9-10 toneladas durante um turno de oito horas.

2A unidade de marcação da máquina de perfuração por ângulo CNC está alojada num gabinete robusto e rígido.e a posição de marcação pode ser ajustada livrementeAlém disso, a máquina possui um método de marcação de disco com 10 linhas, que seleciona automaticamente os caracteres sem a necessidade de entrada manual, melhorando assim muito a eficiência da marcação.

3A máquina de corte de barras de ângulo CNC está equipada com uma unidade de corte de uma única lâmina, conhecida pela sua força de corte excepcional.e a superfície de corte resultante é limpa e lisaO gabinete da lâmina apresenta um design de porta aberta, permitindo uma substituição rápida e segura da lâmina.

4A tabela de material horizontal transfere de forma eficiente a barra de ângulo para o rack de material rotativo, que é accionado por um motor e um redutor.Este sistema assegura que a barra de ângulo está bem posicionada no transportador de alimentação para processamento posterior.

5. A peça de trabalho é seguramente mantida e alimentada por um carrinho de alimentação CNC, garantindo uma precisão de posicionamento precisa.que utilizam um sistema de controlo de circuito fechado.

6A máquina de punção e marcação de aço de ângulo CNC opera através de um sistema hidráulico que alimenta as funções de punção, marcação e corte.É equipado com uma estação hidráulica de alta velocidade com um acumulador, enquanto as linhas hidráulicas são concebidas com ligações de tipo ferrule, garantindo a resistência a fugas e facilitando a substituição e manutenção simples.Os blocos de válvulas hidráulicas primárias são provenientes da reputação da marca Atos, garantindo um sistema hidráulico fiável e eficiente.

7O sistema de refrigeração da estação hidráulica oferece várias opções, incluindo refrigeração por água, refrigeração por ar ou refrigeração por óleo.Esta flexibilidade permite aos clientes escolher o método de arrefecimento mais adequado com base nas suas necessidades operacionais específicas.

8O sistema de controlo é constituído principalmente por um computador superior, um PLC, um servomotor, interruptores de detecção externos e outros componentes essenciais.e o sistema gera automaticamente o programa de processamento correspondente. Ele também é capaz de ler DXF, NC e outros formatos de arquivo gerados por software CAD. A interface homem-máquina do computador superior é projetada para facilidade de uso,com um display intuitivo e uma operação simplesSuporta funções como exibição gráfica da peça de trabalho, armazenamento extensivo de dados, visualização de dados de localização e notificações de alarme de falha.

Estas amostras, que reflectem as especificações normalizadas e as condições de processamento típicas da indústria das torres de aço angular, permitem aos utilizadores avaliar directamente a qualidade de processamento dos equipamentos,precisão, fornecem uma referência tangível para avaliar o desempenho do equipamento e a sua adequação às necessidades específicas da produção, facilitando assim atomada de decisões baseada em dados para aplicações potenciais.

Na construção de linhas de transmissão de ultra-alta tensão (UHV), onde as torres estão sujeitas a condições meteorológicas severas e a cargas significativas,Este equipamento é crucial para o processamento dos componentes de aço de ângulo que formam a estrutura primária das torresExecuta efetivamente operações de perfuração e estampagem no aço angular utilizado para corpos de torre, braços cruzados e outros elementos estruturais-chave,garantir dimensões precisas e conexões seguras que mantenham a estabilidade e integridade geral das torres.
