Máquina de perfurar de alimentação automática Máquina de processamento de barras de ângulo CNC para torre de transmissão de energia

Máquina de perfurar de alimentação automática Máquina de processamento de barras de ângulo CNC para torre de transmissão de energia

Introdução ao produto:

A linha de produção de punção, marcação e corte de ângulo CNC de alta velocidade da série JNC é constituída principalmente pela unidade de punção, unidade de marcação, unidade de corte, transportador transversal, transportador rotativo,transportador de alimentação, transportador de descarga, carro de alimentação CNC, sistema hidráulico, sistema elétrico, sistema pneumático e outros componentes essenciais.Esta linha de produção é projetada especificamente para o processamento automatizado de aço angular na indústria de fabricação de torresA operação inteira é controlada numericamente, facilitando a operação fácil de usar.

Parâmetros do produto:

Características do produto:

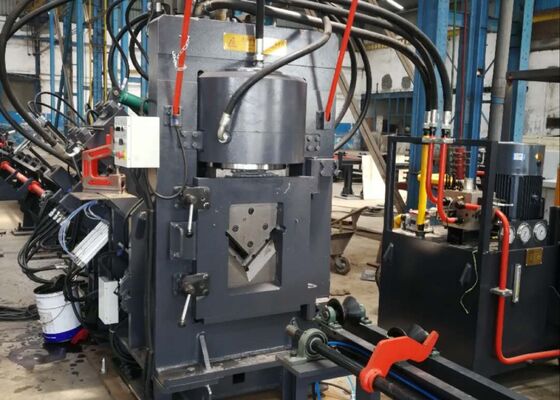

1A máquina de perfuração de ferro de ângulo CNC está equipada com duas ou três unidades de perfuração, cada uma delas concebida para lidar com três tamanhos de perfuração diferentes.Estas unidades de perfuração são controladas com precisão através de controlo numérico (NC)A máquina é capaz de produzir furos redondos e ovais.As suas capacidades de alimentação e perfuração de alta velocidade aumentam significativamente a eficiência da produçãoPara o aço de ângulo 50×50×4 mm, a máquina atinge uma capacidade de produção de 9-10 toneladas durante um turno de oito horas.

2. A unidade de marcação da máquina de perfuração por ângulo CNC está alojada num invólucro robusto e rígido.permitindo um ajustamento flexível da posição de marcaçãoAlém disso, a máquina incorpora um método de marcação de disco com 10 linhas, selecionando automaticamente caracteres sem necessidade de entrada manual, melhorando significativamente a eficiência da marcação.

3A máquina de corte de barras de ângulo CNC está equipada com uma unidade de corte de uma única lâmina, conhecida pela sua força de corte superior.e a superfície de corte resultante é limpa e lisaO invólucro da lâmina é concebido com uma estrutura de porta aberta, facilitando a substituição rápida e segura da lâmina.

4A tabela de material horizontal transporta eficazmente a barra de ângulo para o rack de material rotativo, que é alimentado por um motor e um redutor.Este mecanismo garante que a barra de ângulo é posicionada com segurança no transportador de alimentação para processamento adicional.

5A peça de trabalho é segurada firmemente e alimentada por um carrinho de alimentação CNC, garantindo um alinhamento preciso e uma precisão de posicionamento.com feedback de um codificador fotoelétrico, operando num sistema de controlo de circuito fechado.

6A máquina de punção e marcação de aço de ângulo CNC funciona através de um sistema hidráulico que conduz as funções de punção, marcação e corte.É equipado com uma estação hidráulica de alta velocidade com um acumulador, e as linhas hidráulicas utilizam ligações de tipo ferrule, garantindo desempenho à prova de vazamento e facilitando a fácil substituição e manutenção.Os principais blocos de válvulas hidráulicas são fornecidos pela renomada marca Atos, garantindo um sistema hidráulico fiável e de alto desempenho.

7O sistema de refrigeração da estação hidráulica oferece uma gama de opções, incluindo refrigeração por água, refrigeração por ar ou refrigeração por óleo.Esta versatilidade permite aos clientes selecionar o método de arrefecimento mais adequado de acordo com as suas necessidades operacionais específicas.

8O sistema de controlo consiste num computador superior, PLC, servomotor, interruptores de detecção externos e outros componentes críticos.e o sistema gera automaticamente o programa de processamento correspondenteÉ também capaz de ler formatos de arquivo como DXF, NC e outros produzidos por software CAD.com um ecrã intuitivo e fácil de operarSuporta funções como visualização gráfica da peça de trabalho, armazenamento extensivo de dados, rastreamento de dados de localização e notificações de alarme de falha.

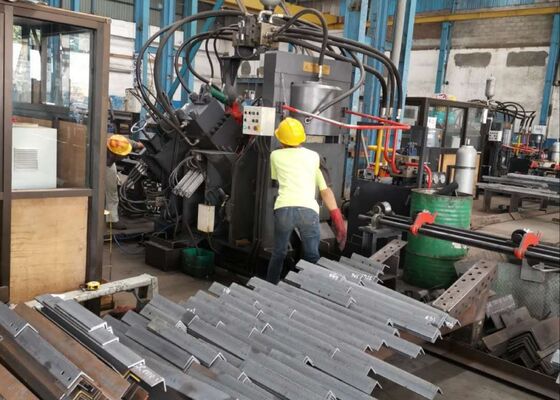

Estas amostras, que representam especificações normalizadas e condições de processamento típicas da indústria das torres de aço angular, permitem aos utilizadores avaliar directamente a qualidade de processamento dos equipamentos,precisão, e de fabrico, servem de referência concreta para avaliar o desempenho do equipamento e a sua adequação a exigências de produção particulares, apoiando, assim,tomada de decisões baseada em dados para aplicações potenciais.

Na construção de linhas de transmissão de ultra-alta tensão (UHV), onde as torres estão expostas a condições meteorológicas extremas e a cargas substanciais,Este equipamento desempenha um papel vital no processamento dos componentes de aço de ângulo que constituem a estrutura primária das torres- Realiza eficientemente operações de perfuração e estampação no aço angular utilizado para os corpos das torres, braços cruzados e outros elementos estruturais essenciais,garantir dimensões precisas e conexões confiáveis que preservem a estabilidade e integridade geral das torres.
