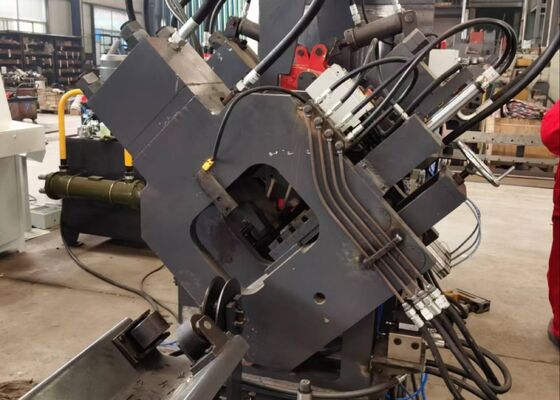

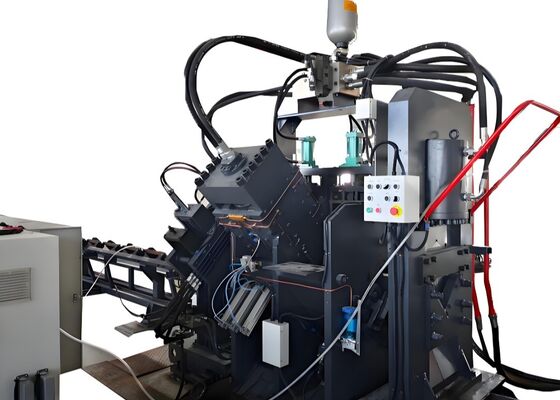

2200/4300KN Força de corte CNC Ângulo de perfuramento de corte de aço Torre Linha de produção 18 letras por grupo
Introdução ao produto:
A linha de produção de perfuração, marcação e corte de ângulo CNC de alta velocidade da série JNC consiste principalmente na unidade de perfuração, unidade de marcação, unidade de corte, transportador transversal, transportador rotativo,transportador de alimentação, transportador de descarga, carro de alimentação CNC, sistema hidráulico, sistema elétrico, sistema pneumático e outros componentes críticos.De potência não superior a 1000 W, mas não superior a 1000 W, esta linha de produção opera sob controlo numérico completo, garantindo a facilidade de utilização.
Parâmetros do produto:
| Modelo |
JNC2020 |
| Tamanho do ângulo (mm) |
50x50x4~200x200x20 |
| Max. Punção (Dia. х Thi.) (mm) |
Φ26х20 |
| Força de perfurar (kN) |
1000/1200 |
| Força de marcação (kN) |
1000/1200 |
| Força de corte (kN) |
2200/4300 |
| Comprimento máximo do espaço em branco (m) |
14 |
| Comprimento máximo do acabado (m) |
12 |
| Punções por lado |
3 |
| Grupo de letras de marcação |
4 |
| Número de letras por grupo |
18 |
| Tamanho de caracteres ((mm) |
14x10x19 |
| Acessórios para máquinas de corte |
3 |
| Modo de corte |
Com lâmina dupla ou com lâmina única |
| Método de arrefecimento |
Refrigerador de água/refrigerador de ar/refrigerador de óleo |
| Velocidade máxima de alimentação (m/min) |
80 |
| Modo de programação |
Software de elevação ou programação de instruções |
| Dimensão global (m) |
Cerca de 32x7x3 |
| Os parâmetros acima podem ser ajustados e alterados de acordo com as exigências específicas do cliente. |
Características do produto:
1A máquina de perfuração de ferro de ângulo CNC está equipada com duas ou três unidades de perfuração, cada uma capaz de acomodar três tamanhos de perfuração diferentes.Estas unidades de perfuração são controladas com precisão por controlo numérico (NC)A máquina pode produzir furos redondos e ovais. Com capacidades de alimentação e perfuramento de alta velocidade, melhora muito a eficiência de produção.Para aço de ângulo de 50 × 50 × 4 mm, a máquina alcança uma capacidade de produção de 9-10 toneladas durante um turno de oito horas.
2A unidade de marcação da máquina de perfuração por ângulo CNC está alojada num invólucro robusto e durável.oferecendo flexibilidade no ajuste da posição de marcaçãoAlém disso, a máquina utiliza um método de marcação de disco com 10 linhas, selecionando automaticamente caracteres sem a necessidade de entrada manual, melhorando significativamente a eficiência da marcação.
3A máquina de corte de barras de ângulo CNC possui uma unidade de corte de uma única lâmina, conhecida pela sua força de corte excepcional.fornecer uma superfície de corte limpa e lisaO invólucro da lâmina é concebido com uma estrutura de porta aberta, permitindo uma substituição rápida e segura da lâmina.
4A tabela de material horizontal transfere de forma eficiente a barra de ângulo para o rack de material rotativo, que é accionado por um motor e um redutor.Este sistema garante o posicionamento seguro da barra de ângulo no transportador de alimentação para processamento posterior.
5A peça de trabalho é seguramente mantida e alimentada por um carrinho de alimentação CNC, garantindo um alinhamento preciso e uma precisão de posicionamento.com feedback de um codificador fotoelétrico, operando num sistema de controlo de circuito fechado.
6A máquina de punção e marcação de aço de ângulo CNC opera através de um sistema hidráulico que impulsiona as funções de punção, marcação e corte.É equipado com uma estação hidráulica de alta velocidade com um acumulador, e as linhas hidráulicas utilizam ligações de tipo ferrule, garantindo uma operação à prova de fugas e simplificando a substituição e manutenção.Os principais blocos de válvulas hidráulicas são provenientes da renomada marca Atos, garantindo um sistema hidráulico fiável e de alto desempenho.
7O sistema de refrigeração da estação hidráulica oferece várias opções, incluindo refrigeração por água, refrigeração por ar ou refrigeração por óleo.Esta flexibilidade permite aos clientes escolher o método de arrefecimento mais adequado com base nas suas necessidades operacionais específicas.
8O sistema de controlo é constituído por um computador superior, um PLC, um servomotor, interruptores de detecção externos e outros componentes essenciais.e o sistema gera automaticamente o programa de processamento correspondenteÉ também compatível com formatos de arquivo como DXF, NC e outros gerados por software CAD.Proporcionar um ecrã fácil de usar e uma operação simplificadaSuporta recursos como visualização gráfica da peça de trabalho, armazenamento extensivo de dados, rastreamento de dados de localização e notificações de alarme de falha.
Estas amostras, que reflectem as especificações normalizadas e as condições de processamento típicas da indústria das torres de aço angular, permitem aos utilizadores avaliar directamente a qualidade de processamento dos equipamentos,precisão, e de artesanato. Fornecem um ponto de referência tangível para avaliar o desempenho do equipamento e a sua adequação às necessidades específicas de produção, facilitando, assim,tomada de decisões baseada em dados para aplicações potenciais.
Na construção de linhas de transmissão de ultra-alta tensão (UHV), onde as torres estão sujeitas a condições meteorológicas severas e a cargas significativas,Este equipamento é essencial para o processamento dos componentes de aço de ângulo que formam a estrutura estrutural primária das torres- Realiza efetivamente operações de perfuração e estampagem no aço angular utilizado para os corpos das torres, braços cruzados e outros elementos estruturais críticos,garantir dimensões precisas e conexões seguras que mantenham a estabilidade e integridade geral das torres.
