32x7x3m Tamanho Geral Ângulo Profil Processamento CNC Ângulo Ferro Aço Torre Máquina Linha 3 eixos CNC

32x7x3m Tamanho Geral Ângulo Profil Processamento CNC Ângulo Ferro Aço Torre Máquina Linha 3 eixos CNC

Introdução ao produto:

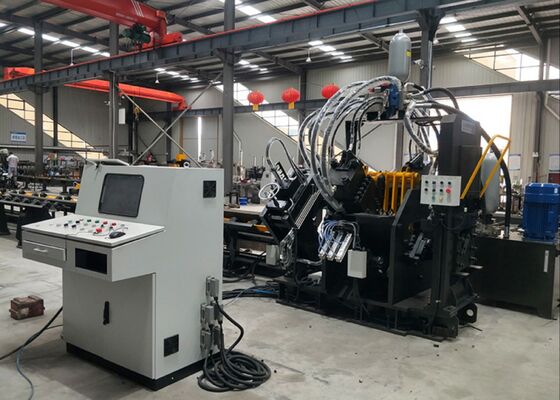

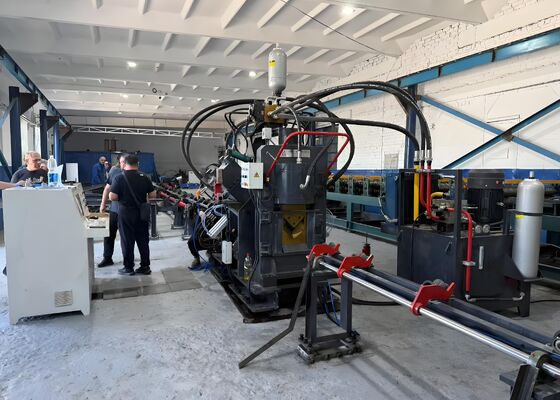

A linha de produção de punção, marcação e corte de ângulo CNC de alta velocidade da série JNC compreende principalmente a unidade de punção, a unidade de marcação, a unidade de corte, o transportador transversal, o transportador rotativo,transportador de alimentação, transportador de descarga, carro de alimentação CNC, sistema hidráulico, sistema elétrico, sistema pneumático e outros componentes essenciais.De potência não superior a 1000 W, mas não superior a 1000 W, esta linha de produção opera inteiramente sob controlo numérico, oferecendo uma operação fácil de usar, facilitando capacidades de produção automatizada, de alta precisão, versátil e em larga escala.

Parâmetros do produto:

Características do produto:

1A máquina de perfuração de ferro de ângulo CNC está equipada com duas ou três unidades de perfuração, cada uma capaz de acomodar três tamanhos de perfuração distintos.Estas unidades de perfuração são controladas com precisão por controlo numérico (NC)A máquina é capaz de produzir furos redondos e ovais.aumenta significativamente a eficiência da produçãoPara o aço de ângulo 50×50×4 mm, a máquina alcança uma capacidade de produção de 9-10 toneladas num turno de oito horas.

2A unidade de marcação da máquina de perfuração por ângulo CNC está alojada num invólucro robusto e durável.proporcionando flexibilidade no ajuste da posição de marcaçãoAlém disso, a máquina utiliza um método de marcação de disco com 10 linhas, selecionando automaticamente caracteres sem a necessidade de entrada manual, melhorando assim muito a eficiência da marcação.

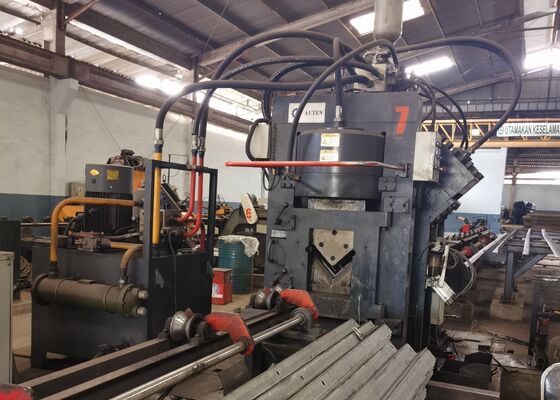

3A máquina de corte de barras de ângulo CNC é equipada com uma unidade de corte de uma única lâmina, conhecida pela sua força de corte excepcional.resultando numa superfície de corte limpa e lisaO invólucro da lâmina apresenta um design de porta aberta, facilitando a substituição rápida e segura da lâmina.

4A tabela de material horizontal transfere efetivamente a barra de ângulo para o rack de material rotativo, que é alimentado por um motor e um redutor.Este sistema assegura o posicionamento seguro da barra de ângulo no transportador de alimentação para processamento posterior.

5A peça de trabalho é seguramente mantida e alimentada por um carrinho de alimentação CNC, garantindo um alinhamento preciso e uma precisão de posicionamento.com retorno fornecido por um codificador fotoelétrico, operando num sistema de controlo de circuito fechado.

6A máquina de punção e marcação de aço de ângulo CNC é alimentada por um sistema hidráulico que impulsiona as funções de punção, marcação e corte.Possui uma estação hidráulica de alta velocidade equipada com um acumulador, e as linhas hidráulicas utilizam ligações de tipo ferrule, garantindo um desempenho livre de fugas, simplificando a manutenção e a substituição.Os blocos de válvulas hidráulicas primárias são fornecidos pela renomada marca Atos, assegurando um sistema hidráulico fiável e de alto desempenho.

7O sistema de refrigeração da estação hidráulica oferece várias opções, incluindo refrigeração por água, refrigeração por ar ou refrigeração por óleo.Esta versatilidade permite aos clientes selecionar o método de arrefecimento mais adequado com base nas suas necessidades operacionais específicas.

8O sistema de controlo é constituído por um computador superior, PLC, servomotor, interruptores de detecção externos e outros componentes integrais.e o sistema gera automaticamente o programa de processamento correspondenteÉ totalmente compatível com formatos de arquivo como DXF, NC e outros criados por software CAD.oferecendo uma exibição intuitiva e operação simplificadaInclui recursos como visualização gráfica da peça de trabalho, armazenamento extensivo de dados, rastreamento de localização e notificações de alarme de falha.

Estas amostras, que representam especificações normalizadas e condições de processamento comuns na indústria das torres de aço angular, permitem aos utilizadores avaliar directamente a qualidade de processamento dos equipamentos.precisão, e de fabrico, servem de referência tangível para avaliar o desempenho dos equipamentos e a sua adequação a requisitos específicos de produção, apoiando assim atomada de decisões baseada em dados para aplicações potenciais.

Na construção de linhas de transmissão de ultra-alta tensão (UHV), onde as torres devem suportar condições climáticas extremas e cargas pesadas,Este equipamento desempenha um papel crucial no processamento dos componentes de aço angular que constituem a estrutura estrutural primária das torres- Realiza de forma eficiente operações de perfuração e estampação no aço angular utilizado para os corpos das torres, braços cruzados e outros elementos estruturais chave,garantir dimensões precisas e conexões robustas que mantêm a estabilidade e integridade geral das torres.
