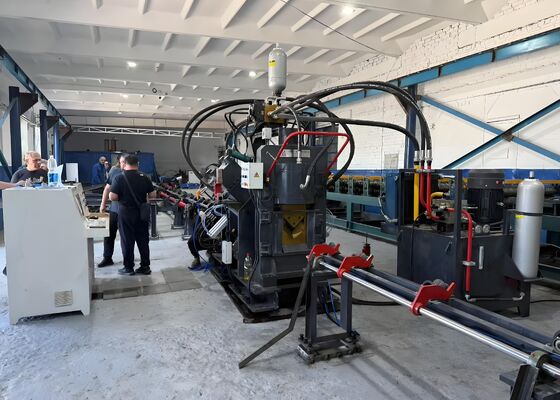

Torre de Telecomunicações Linha de Processamento de Ângulo CNC de Produção Torre de Linha de Transmissão de Energia
Introdução ao produto:
A linha de produção de perfuração, marcação e corte de ângulo CNC de alta velocidade da série JNC é composta por componentes críticos, incluindo a unidade de perfuração, unidade de marcação, unidade de corte, transportador transversal,transportador rotativo, transportador de alimentação, transportador de descarga, carro de alimentação CNC, sistema hidráulico, sistema elétrico, sistema pneumático e outros elementos indispensáveis.De potência superior a 1000 W, mas não superior a 1000 W, esta linha de produção opera totalmente sob controlo numérico, garantindo simplicidade e precisão.
Parâmetros do produto:
| Modelo |
JNC2020 |
| Tamanho do ângulo (mm) |
50x50x4~200x200x20 |
| Max. Punção (Dia. х Thi.) (mm) |
Φ26х20 |
| Força de perfurar (kN) |
1000/1200 |
| Força de marcação (kN) |
1000/1200 |
| Força de corte (kN) |
2200/4300 |
| Comprimento máximo do espaço em branco (m) |
14 |
| Comprimento máximo do acabado (m) |
12 |
| Punções por lado |
3 |
| Grupo de letras de marcação |
4 |
| Número de letras por grupo |
18 |
| Tamanho de caracteres ((mm) |
14x10x19 |
| Acessórios para máquinas de corte |
3 |
| Modo de corte |
Com lâmina dupla ou com lâmina única |
| Método de arrefecimento |
Refrigerador de água/refrigerador de ar/refrigerador de óleo |
| Velocidade máxima de alimentação (m/min) |
80 |
| Modo de programação |
Software de elevação ou programação de instruções |
| Dimensão global (m) |
Cerca de 32x7x3 |
| Os parâmetros acima podem ser ajustados e alterados de acordo com as exigências específicas do cliente. |
Características do produto:
1A máquina de perfuração de ferro de ângulo CNC está equipada com duas ou três unidades de perfuração, cada uma capaz de acomodar três tamanhos de perfuração diferentes.Estas unidades de perfuração são controladas com precisão por controlo numérico (NC)A máquina é capaz de produzir furos redondos e ovais.aumenta significativamente a eficiência da produçãoPara o aço de ângulo 50×50×4 mm, a máquina atinge uma capacidade de produção de 9-10 toneladas por turno de oito horas.
2A unidade de marcação da máquina CNC de perfuração de ângulo está instalada num invólucro robusto e durável.proporcionando flexibilidade no ajuste da posição de marcaçãoAlém disso, a máquina utiliza um método de marcação de disco com 10 linhas, selecionando automaticamente caracteres sem a necessidade de entrada manual, melhorando assim muito a eficiência da marcação.
3A máquina de corte de barras de ângulo CNC é equipada com uma unidade de corte de uma única lâmina, conhecida pela sua força de corte excepcional.assegurar uma borda de corte limpa e suaveA caixa da lâmina é concebida com uma estrutura de porta aberta, facilitando a substituição rápida e segura da lâmina.
4A tabela de material horizontal transporta de forma eficiente a barra de ângulo para o rack de material rotativo, que é accionado por um motor e um redutor.Este sistema garante a colocação segura da barra de ângulo no transportador de alimentação para processamento posterior.
5A peça de trabalho é segurada firmemente e alimentada por um carrinho de alimentação CNC, garantindo um alinhamento preciso e uma precisão de posicionamento.com retorno de posição fornecido por um codificador fotoelétrico, operando num sistema de controlo de circuito fechado.
6A máquina de punção e marcação de aço de ângulo CNC é alimentada por um sistema hidráulico que impulsiona os processos de punção, marcação e corte.É equipado com uma estação hidráulica de alta velocidade que inclui um acumulador, e as linhas hidráulicas dispõem de ligações de tipo ferrule para garantir uma operação à prova de vazamentos, simplificando a manutenção e a substituição de peças.Os blocos de válvulas hidráulicas primárias são provenientes da reputação da marca Atos, assegurando um sistema hidráulico fiável e de alto desempenho.
7O sistema de refrigeração da estação hidráulica oferece várias opções, incluindo refrigeração por água, refrigeração por ar ou refrigeração por óleo.Esta versatilidade permite aos clientes selecionar o método de arrefecimento mais adequado com base nas suas necessidades operacionais específicas.
8O sistema de controlo consiste num computador superior, PLC, servomotor, interruptores de detecção externos e outros componentes integrados.e o sistema gera automaticamente o programa de processamento correspondenteÉ totalmente compatível com formatos de arquivo como DXF, NC e outros produzidos por software CAD.com um ecrã intuitivo e uma operação simplificadaOferece funcionalidades que incluem visualização gráfica da peça de trabalho, armazenamento extensivo de dados, monitoramento de posição e notificações de alarme de falha.
Estas amostras, que representam especificações normalizadas e condições de processamento típicas da indústria das torres de aço angular,Oferecer aos utilizadores um meio directo de avaliar a qualidade de processamento dos equipamentos, a precisão e a qualidade do trabalho, servem de referência tangível para avaliar o desempenho do equipamento e a sua adequação às exigências específicas da produção, permitindo assim, com informação e conhecimentos,tomada de decisões baseada em dados para aplicações potenciais.
Na construção de linhas de transmissão de ultra-alta tensão (UHV), onde as torres estão expostas a condições climáticas adversas e a cargas significativas,Este equipamento é vital para processar os componentes de aço de ângulo que constituem a estrutura estrutural principal das torres.- Realiza de forma eficiente operações de perfuração e estampagem no aço angular utilizado nos corpos das torres, braços cruzados e outros elementos estruturais chave,garantir dimensões precisas e conexões robustas que mantêm a estabilidade e integridade geral das torres.
