Processamento de aço por ângulo CNC Perforação por ângulo e linha de marcação Fabricação de estruturas de aço
Indústria aplicável:
A máquina é um equipamento especializado concebido para perfuração e marcação de aço de ângulo, utilizado principalmente na indústria de torres de aço de ângulo.
Composição do produto:
Esta máquina é constituída principalmente por um transportador transversal, um sistema de carga rotativo, um transportador de alimentação, um carrinho de alimentação CNC, uma unidade de perfuração, uma unidade de marcação, um transportador de descarga,juntamente com a hidráulica, sistemas eléctricos e pneumáticos, entre outros componentes.
Parâmetros principais:
| Modelo |
ADM2532 |
| Tamanho do ângulo (mm) |
100 × 100 × 10 ~ 250 × 250 × 32 |
| Duração máxima do espaço em branco (m) |
14 |
| Taper do fuso de perfuração |
BT2 serviços de informação |
| Diâmetro máximo da perfuração (mm) |
F40 |
| Quantidade de perfuração de cada lado (pcs) |
3 (6 no total em ambos os lados) |
| Velocidade máxima de rotação do fuso (r/min) |
6000 |
| Velocidade máxima de corte da broca (m/min) |
200 |
| Acessórios para máquinas de corte |
9 |
| Faixa de marcação traseira (mm) |
50-220 (sem passo) |
| Velocidade máxima de alimentação por ângulo (m/min) |
40 |
| Força de marcação (kN) |
1000/1200 |
| Quantidade de grupos de caracteres |
4 |
| Quantidade de caracteres em cada grupo |
18 |
| Tamanho de caracteres ((mm) |
14 × 10 × 19 |
| Sistema de arrefecimento da broca |
Atomização do ar resfriamento interno seco |
| Modo de programação |
Software de elevação ou programação de instruções |
| Dimensões totais (m) |
34 × 8 × 3 |
Características do produto:

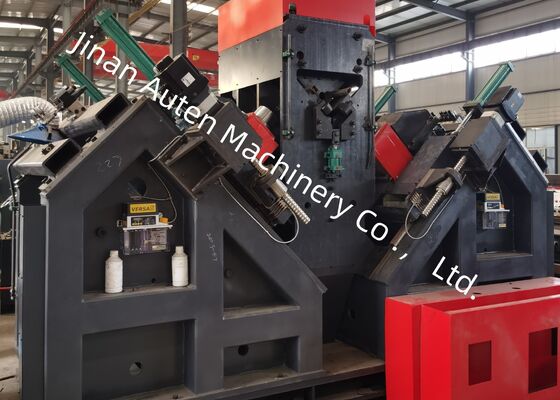

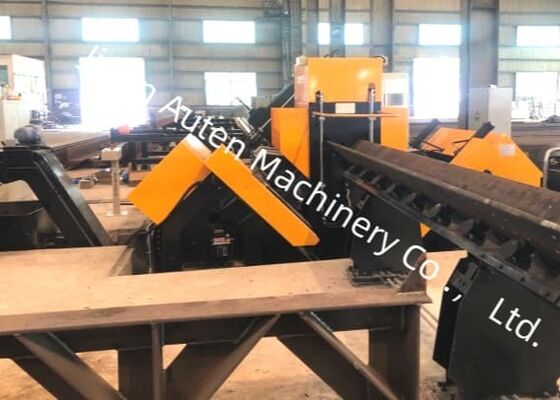

1Esta linha de processamento é constituída por um transportador transversal, um transportador de reboque, um transportador de alimentação, um carrinho de alimentação CNC, duas unidades de perfuração, uma unidade de marcação, um transportador de descarga automático, um transportador de carga de carga, um transportador de carga automático, um transportador de carga automático, um transportador de carga automático, um transportador de carga automático, um transportador de carga automático, um transportador de carga automático e um transportador de carga automático.juntamente com a estação hidráulica correspondente e o sistema de arrefecimento elétricoUtilizando a tecnologia CNC e servomotores para alimentação, o sistema garante alta eficiência e precisão estável da peça.

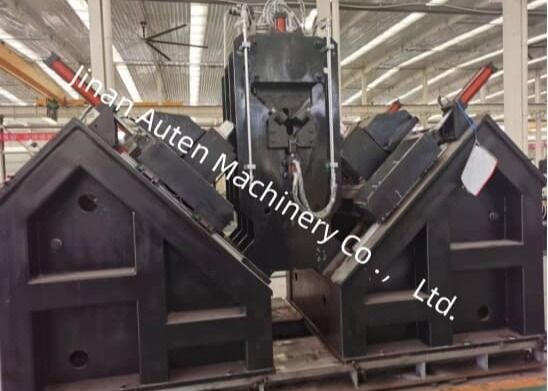

2. Uma unidade de perfuração é instalada em cada lado, com cada unidade capaz de segurar três brocas de tamanhos variados. As unidades de perfuração podem realizar movimentos controlados por CNC para ajustar as posições de perfuração,assegurando uma precisão precisa do buraco.
3As velocidades de rotação de todos os fusos são continuamente ajustáveis através de um transdutor, enquanto as velocidades de alimentação também são infinitamente ajustáveis através de válvulas de regulação de velocidade.A transição entre a alimentação rápida, alimentação de trabalho e retirada rápida dos fusos é totalmente automatizada.
4A linha de perfuração inclui uma única unidade de marcação, com as posições de marcação facilmente pré-definidas.Os principais componentes são fornecidos por fornecedores internacionaisPara prolongar a vida útil das brocas, utiliza-se um sistema de arrefecimento circulante.
5Tanto a marcação como a perfuração são totalmente automatizadas, e todos os ângulos completados são descarregados por um dispositivo de rotação pneumático,reduzindo a carga de trabalho dos operadores e oferecendo vantagens distintas face a outros fabricantes.
6O sistema de controlo é composto pelo computador anfitrião, servomotor, PLC, interruptores de controlo externos e outros componentes.O programa de processamento é gerado automaticamenteAlém disso, o programa pode ser salvo, selecionado, exibido e comunicado com base no número da peça.
7A linha de usinagem é equipada com dispositivos de suporte e de prensagem para acomodar o processamento de ângulos com curvas maiores.
Essas amostras representam uma gama de especificações padrão e configurações de buracos de aço angular comumente utilizados na construção de torres de linhas de transmissão.Funcionam como referência visual para potenciais utilizadores ou inspectores para avaliar o desempenho operacional do equipamento., que fornece parâmetros de referência claros e quantificáveis para avaliar se o equipamento cumpre as normas de fabrico necessárias para a produção de torres de linha de transmissão.
Na construção de linhas de transmissão de ultra-alta tensão (UHV), onde as torres de transmissão estão sujeitas a condições climáticas adversas e a cargas significativas,Este equipamento é indispensável para o processamento dos componentes de aço angular que formam as estruturas de carga primárias das torres.- Realiza eficientemente operações de perfuração e estampação no aço angular utilizado nos corpos das torres, braços cruzados e outros componentes estruturais essenciais,garantir uma precisão dimensional precisa e um desempenho de ligação fiávelPor conseguinte, desempenha um papel vital na manutenção da integridade estrutural e estabilidade a longo prazo das torres de transmissão durante toda a sua vida operacional.
