Infra-estruturas de energia elétrica Linha de perfuração de aço CNC de ângulo Fabricação de estruturas de aço
Introdução ao produto:

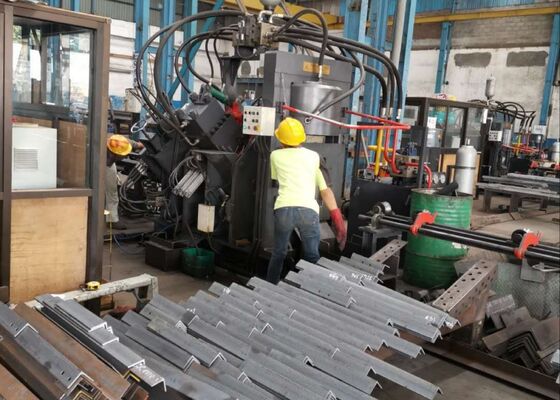

A linha de produção de perfuração, marcação e corte de ângulo CNC de alta velocidade da série JNC consiste em componentes essenciais, incluindo a unidade de perfuração, unidade de marcação, unidade de corte, transportador transversal,transportador rotativo, transportador de alimentação, transportador de descarga, carro de alimentação CNC, sistema hidráulico, sistema elétrico, sistema pneumático e outros elementos vitais.De potência não superior a 1000 W, mas não superior a 1000 W, esta linha de produção opera inteiramente sob controlo numérico, garantindo facilidade de utilização e precisão.
Parâmetros do produto:
| Modelo |
JNC2020 |
| Tamanho do ângulo (mm) |
50x50x4~200x200x20 |
| Max. Punção (Dia. х Thi.) (mm) |
Φ26х20 |
| Força de perfurar (kN) |
1000/1200 |
| Força de marcação (kN) |
1000/1200 |
| Força de corte (kN) |
2200/4300 |
| Comprimento máximo do espaço em branco (m) |
14 |
| Comprimento máximo do acabado (m) |
12 |
| Punções por lado |
3 |
| Grupo de letras de marcação |
4 |
| Número de letras por grupo |
18 |
| Tamanho de caracteres ((mm) |
14x10x19 |
| Acessórios para máquinas de corte |
3 |
| Modo de corte |
Com lâmina dupla ou com lâmina única |
| Método de arrefecimento |
Refrigerador de água/refrigerador de ar/refrigerador de óleo |
| Velocidade máxima de alimentação (m/min) |
80 |
| Modo de programação |
Software de elevação ou programação de instruções |
| Dimensão global (m) |
Cerca de 32x7x3 |
| Os parâmetros acima podem ser ajustados e alterados de acordo com as exigências específicas do cliente. |
Características do produto:

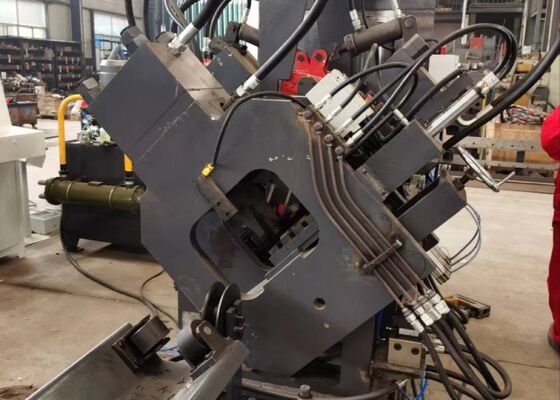

1A máquina de perfuração de ferro de ângulo CNC está equipada com duas ou três unidades de perfuração, cada uma capaz de acomodar três tamanhos de perfuração diferentes.Estas unidades são controladas com precisão por controlo numérico (NC)A máquina é capaz de produzir furos redondos e ovais.Melhora significativamente a eficiência da produçãoPara o aço de ângulo 50×50×4 mm, a máquina atinge uma capacidade de produção de 9-10 toneladas por turno de oito horas.
2A unidade de marcação da máquina de perfuração por ângulo CNC está alojada num invólucro robusto e durável.oferecendo flexibilidade no ajuste da posição de marcaçãoAlém disso, a máquina utiliza um método de marcação de disco com 10 linhas, selecionando automaticamente os caracteres sem a necessidade de entrada manual, melhorando assim muito a eficiência da marcação.

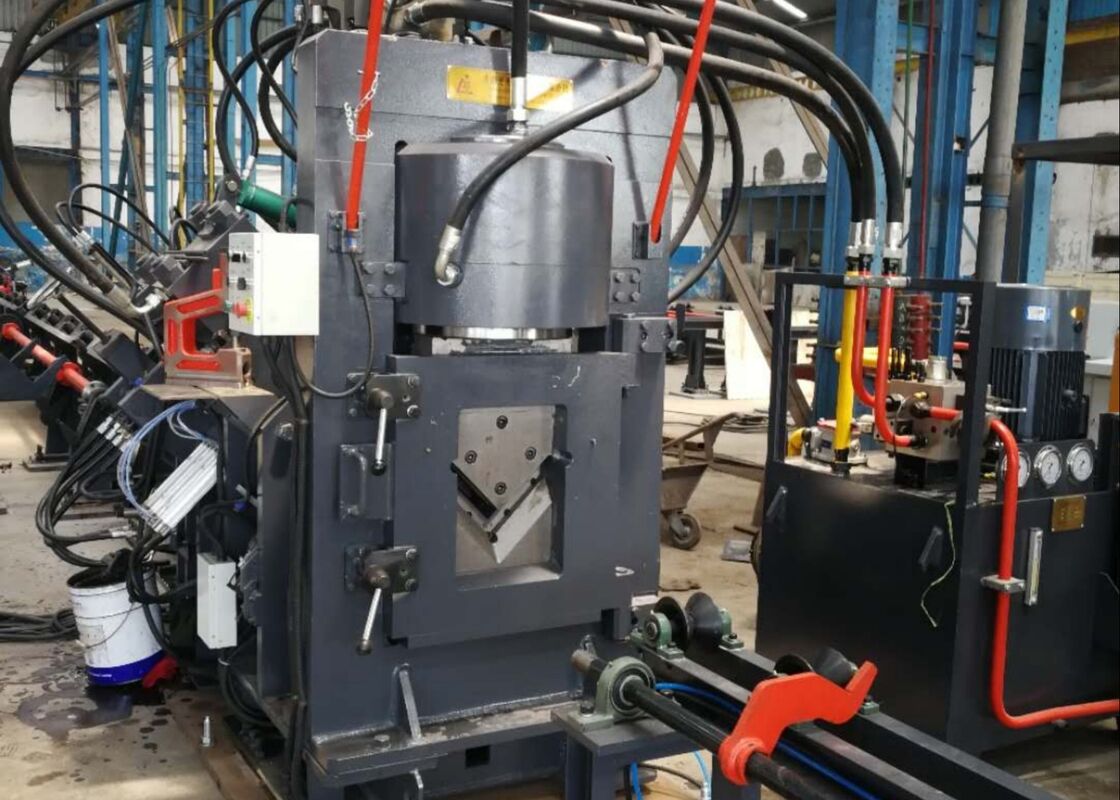

3. A máquina de corte de barras de ângulo CNC possui uma unidade de corte de lâmina única, conhecida por sua força de corte excepcional. Cada corte é feito com zero desperdício de material, garantindo uma borda de corte limpa e lisa.A caixa da lâmina é projetada com uma estrutura de porta aberta, permitindo a substituição rápida e segura da lâmina.
4A tabela de material horizontal transfere de forma eficiente a barra de ângulo para o rack de material rotativo, que é alimentado por um motor e um redutor.Este sistema garante a colocação segura da barra de ângulo no transportador de alimentação para processamento posterior.
5A peça de trabalho é seguramente mantida e alimentada por um carrinho de alimentação CNC, garantindo um alinhamento preciso e uma precisão de posicionamento.com retorno de posição fornecido por um codificador fotoelétrico, operando num sistema de controlo de circuito fechado.
6A máquina de punção e marcação de aço de ângulo CNC é alimentada por um sistema hidráulico que conduz as operações de punção, marcação e corte.Está equipado com uma estação hidráulica de alta velocidade, que inclui um acumulador, e as linhas hidráulicas dispõem de ligações de tipo ferrule para garantir um desempenho à prova de vazamentos, facilitando a fácil manutenção e substituição de peças.Os principais blocos de válvulas hidráulicas são provenientes da marca Atos de confiança, garantindo um sistema hidráulico fiável e de alto desempenho.
7O sistema de refrigeração da estação hidráulica oferece várias opções, incluindo refrigeração por água, refrigeração por ar ou refrigeração por óleo.Esta flexibilidade permite aos clientes escolher o método de arrefecimento mais adequado com base nas suas necessidades operacionais específicas.
8O sistema de controlo é constituído por um computador superior, PLC, servomotor, interruptores de detecção externos e outros componentes integrados.e o sistema gera automaticamente o programa de processamento correspondenteÉ totalmente compatível com formatos de arquivo como DXF, NC e outros gerados por software CAD.com um visor intuitivo e uma operação simplificada. Fornece funcionalidades que incluem visualização gráfica da peça de trabalho, armazenamento extensivo de dados, monitoramento de posição e notificações de alarme de falha.
Estas amostras, que representam especificações normalizadas e condições de processamento típicas da indústria das torres de aço angular,fornecer aos utilizadores uma forma directa de avaliar a qualidade de processamento do equipamento, precisão e artesanato, constituem um ponto de referência tangível para avaliar o desempenho do equipamento e a sua adequação às necessidades específicas de produção, apoiando assim atomada de decisões baseada em dados para aplicações potenciais.
Estas amostras, que refletem as especificações normalizadas e as condições de processamento típicas no sector das torres de aço angular, oferecem aos utilizadores um meio claro de avaliar a qualidade de processamento dos equipamentos.precisãoOs equipamentos são utilizados para a fabricação de equipamentos e para a produção de equipamentos.tomada de decisões baseada em dados para aplicações potenciais.
