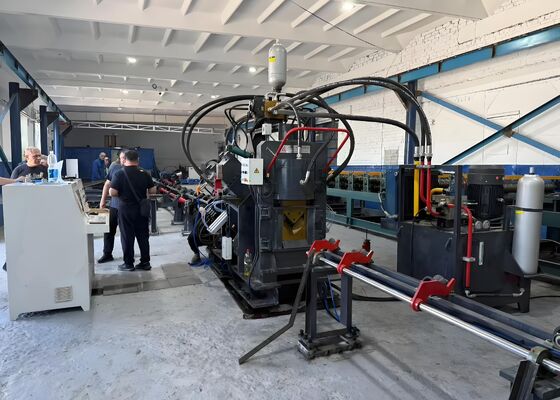

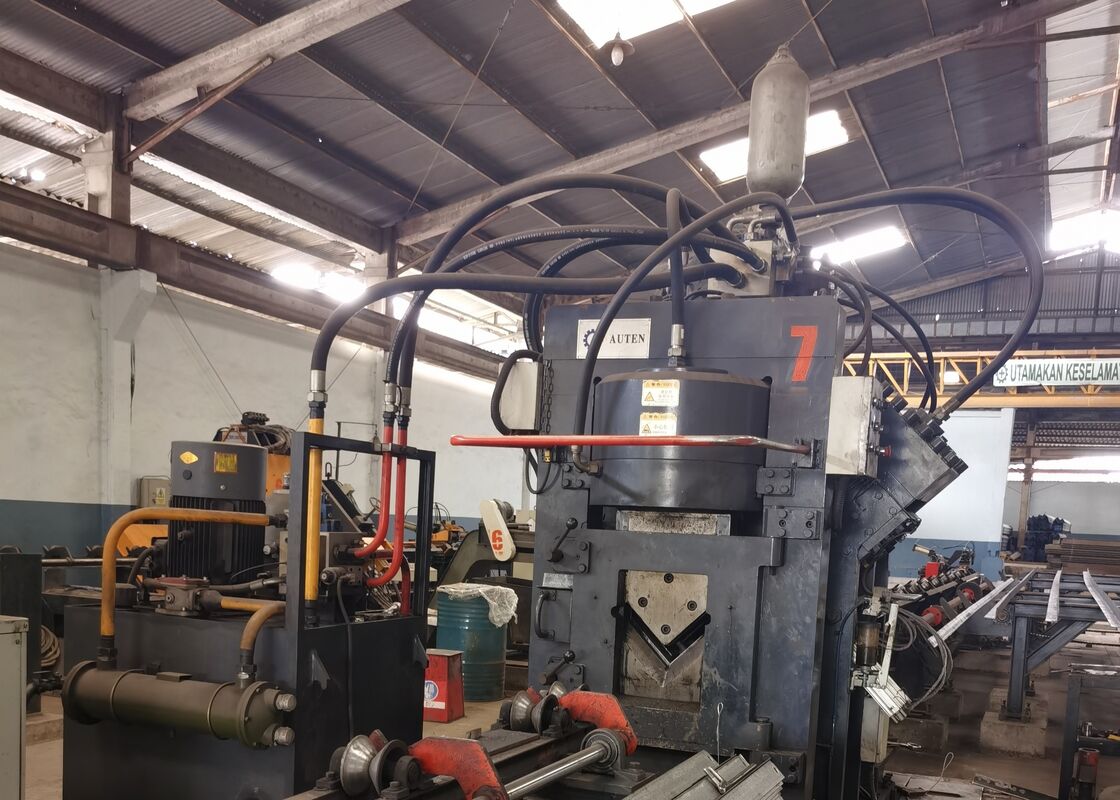

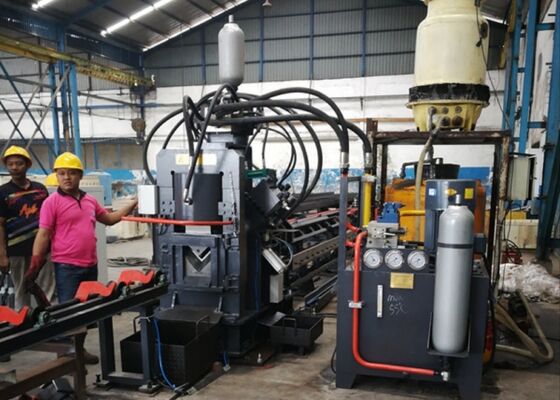

Estrutura de aço Fabricação Ângulo de aço Punção Marcação Máquina de corte Processamento de construção
Introdução ao produto:
A máquina é o equipamento especial utilizado para perfuração de aço de ângulo, marcação e corte no campo da indústria de torre de aço de ângulo, estrutura de aço e edifícios.
Parâmetros do produto:
| Modelo |
JNC1010 |
| Tamanho do ângulo (mm) |
40×40×3~100×100×10 |
| Max. Punção (Dia. х Thi.) (mm) |
Φ26х10 |
| Força de perfurar (kN) |
630 |
| Força de marcação (kN) |
630 |
| Força de corte (kN) |
1000 |
| Comprimento máximo do espaço em branco (m) |
12 |
| Comprimento máximo do acabado (m) |
8 |
| Punções por lado |
2 |
| Grupo de letras de marcação |
4 |
| Número de letras por grupo |
12 |
| Tamanho de caracteres ((mm) |
14x10x19 |
| Acessórios para máquinas de corte |
3 |
| Modo de corte |
Com uma única lâmina |
| Método de arrefecimento |
Refrigerador de água/refrigerador de ar/refrigerador de óleo |
| Velocidade máxima de alimentação (m/min) |
80 |
| Modo de programação |
Software de elevação ou programação de instruções |
| Dimensão global (m) |
Cerca de 25x6,5x2.5 |
| Os parâmetros acima podem ser ajustados e alterados de acordo com as exigências específicas do cliente. |
Características do produto:
1. Adotar tecnologia CNC, servo motor de alimentação, com alta eficiência, precisão de peça estável.
2Existem dois ou três conjuntos de punção e morte em cada lado que podem instalar três tipos de punções com diferentes diâmetros, podem processar todos os buracos uma vez.
3.O carro de alimentação CNC é accionado por um servomotor AC.O encoder fotoelétrico retorna as informações.
4. Computador com interface chinês/inglês, fácil operação, e pode exibir o desenho da peça de trabalho.pode programação manual e também pode usar o programa gerado pelo software de lofting.
5O carrinho de alimentação CNC é movido por um servomotor. O codificador fotoelétrico alimenta as informações. Controle de circuito fechado para garantir alta precisão de posicionamento.
6Todas as marcas, perfuradores e cortadores em completa automática, todos os ângulos acabados podem ser descarregados por um dispositivo de rotação pneumática, de modo a aliviar a força de trabalho.
7A unidade de marcação adota um quadro fechado com boa rigidez.
8Com funções de corte evitadas, de modo a processar ângulos de comprimento fixo.
9O sistema de controlo consiste num computador de acolhimento, num sistema CNC, num servomotor, num PLC e num interruptor de detecção, etc. Para inserir apenas a peça de desenho, o programa de processamento é gerado automaticamente.
10O sistema hidráulico é utilizado principalmente para compactar o material de impressão de marcação de corte de punção e substituir as caixas de caracteres.
Estas amostras, que representam especificações-padrão e cenários de processamento típicos da indústria das torres de aço angular, permitem aos utilizadores avaliar directamente a qualidade, a precisão, a qualidade e a qualidade dos materiais.e manobra do equipamento- são um ponto de referência concreto para avaliar o desempenho dos equipamentos e a sua conformidade com normas de produção específicas, apoiando assim adecisões baseadas em dados para aplicações futuras.
In the construction of ultra-high voltage (UHV) transmission lines—where towers must endure extreme weather conditions and substantial loads—this equipment plays a vital role in processing the angle steel components that constitute the core structure of the towersRealiza consistentemente operações de perfuração e estampagem no aço angular utilizado para corpos de torre, braços cruzados e outros elementos estruturais críticos,garantir dimensões precisas e conexões confiáveis que mantêm a estabilidade geral das torres.
