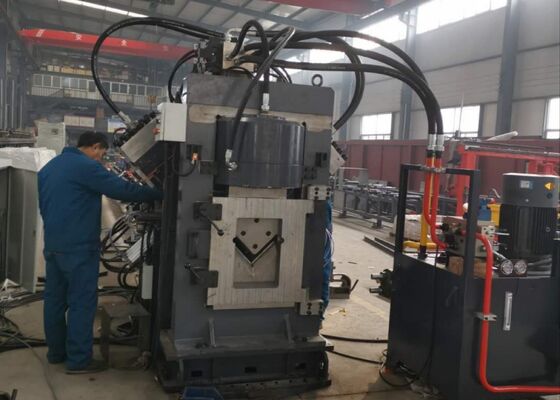

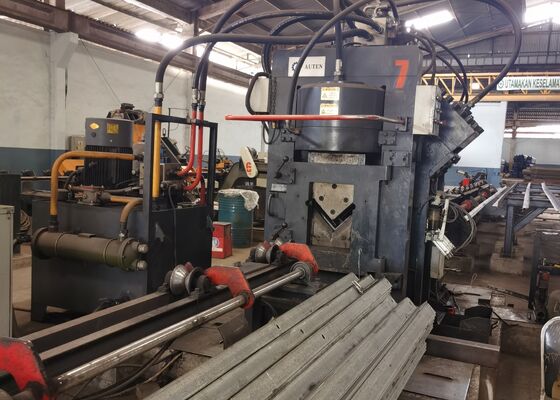

Processamento de aço de ângulo galvanizado linha de ângulo CNC JNC1616 componentes da torre de energia eólica

Processamento de aço de ângulo galvanizado linha de ângulo CNC JNC1616 componentes da torre de energia eólica

Introdução ao produto:

A máquina é a linha de produção especial automática utilizada para a marcação de aço angular, perfurando (buraco circular, buraco oval) e cortando principalmente no campo da indústria de torre de aço angular,Acessórios de energia elétrica, instalações de armazenagem de estruturas e indústrias de construção de estruturas de aço, etc.

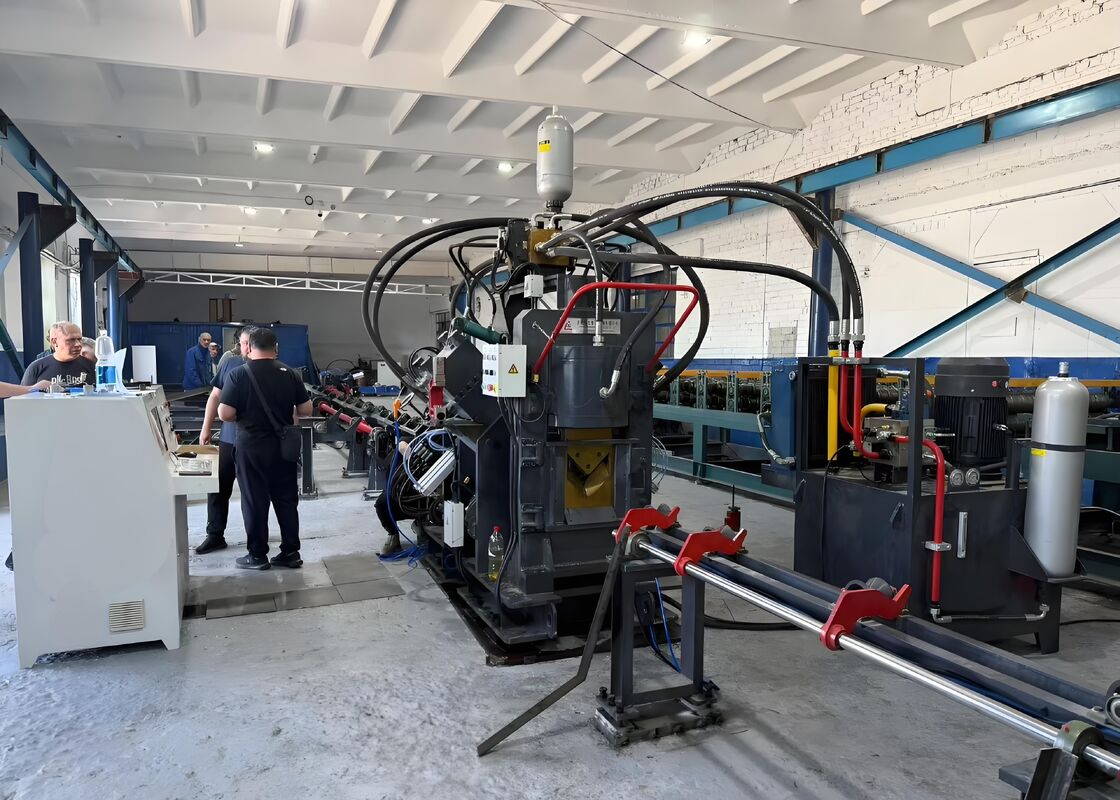

Componente principal:

Esta máquina é composta principalmente de transportador transversal, sistema de carga rotativo, transportador de alimentação, transporte de alimentação CNC, unidade de perfuração, unidade de marcação, unidade de corte, transportador de descarga,bem como hidráulico, sistemas eléctricos e pneumáticos, etc.

Parâmetros do produto:

Características e componentes:

1A parte de carregamento:
É constituído principalmente por uma mesa de transporte horizontal e a unidade de carga de inversão.
(1) A mesa de transporte horizontal é accionada pelos engrenagens e cadeia, e realizar a sincronização das três cadeias com blocos de mudança.Isto torna o aço ângulo estável e baixo ruído no processo de transporte.
(2) A unidade de reversão e carga é accionada pelos engrenagens e pela cadeia, e através de um eixo longo e de um acoplamento automático para realizar a sincronização de três braços giratórios com garras de recuperação.A função desta parte leva o aço de ângulo a ser processado na calha na tabela de materiais para o canal de alimentação.

2. A parte de alimentação:
É constituído principalmente por um canal de alimentação e uma unidade de carrinho CNC.
(1) O canal de alimentação é composto por rolos de transporte, suportes, suportes de transmissão e vias de movimentação.
(2) O carrinho de alimentação é composto por um corpo em movimento, uma pinça, um cilindro de pinça, um cilindro de balanço, um servomotor e um codificador.o carrinho de alimentação é movido por trilhos de guia no plano e lado do rack de acionamento no canal de alimentação com a pinça de acordo com as instruções do computador.

3. A parte principal da máquina:
É constituído por uma unidade de aço de pressão, uma unidade de marcação, uma unidade de perfuração e uma unidade de cisalhamento.
(1) A função principal da unidade de prensagem consiste em prensar o aço angular para evitar que o aço angular se desvie levando ao erro de precisão.
(2) A unidade de marcação pode realizar a posição de troca da caixa de quatro caracteres.A propósito, o mecanismo de ajuste manual é adicionado, para que seja fácil de alterar a posição da cabeça do personagem para se adaptar à posição de digitação de diferentes especificações de aço angular.
(3) Unidade de perfuração: em cada lado pode ser equipado com três especificações diferentes de perfuração, em cada perfuração é equipado com um cilindro de ar.Na haste de pistão do cilindro de ar há um bloco de almofada que está localizado entre a haste de perfuração e a cabeça de prensagem do cilindro hidráulicoDe acordo com as instruções do computador, o punho é automaticamente selecionado, o que significa,a válvula de ar correspondente é selecionada para empurrar o bloco de almofada correspondente para realizar a seleção dos punhos;
(4) A unidade de cisalhamento é composta por um corpo de tipo quadro, um cilindro de cisalhamento, uma faca superior
O mecanismo de faca inferior pode ajustar a lacuna de acordo com a espessura do aço angular para garantir a qualidade de corte.

4- Desembarque parcial dos produtos acabados:
É composto por um rolo de suporte da peça de trabalho e um cilindro giratório. Através do comando do botão na estação do botão, a peça de trabalho processada é virada e colocada no lado esquerdo ou direito.

5A estação hidráulica é constituída por tanque de óleo, grupo de bomba de alta e baixa pressão, refrigerador, grupo de válvula principal e outros grupos de válvula de controlo.É usado para fornecer potência de trabalho para cada cilindro de óleo da máquina.
O sistema de arrefecimento adota a tecnologia de arrefecimento a óleo para garantir a qualidade de arrefecimento do óleo.

6Sistema de controlo elétrico:
É composto por um gabinete de comando elétrico, uma caixa de comando e uma estação de comando de carrinho.
(1) No computador host está instalado o software de controlo com o qual se introduzem os parâmetros de processamento no computador para terminar a programação.O computador também identificar o fogo de programação que é feito de CAD ou CAM.
(2) Com o PLC da Mitsubishi Corporation do Japão como núcleo de controlo, está equipado com um módulo CNC de três eixos, que forma um circuito de controlo de posição em conjunto com os servos dos eixos X, A e B,para que o PLC e CNC sejam integrados, o que melhora consideravelmente a fiabilidade do sistema.
(3) A unidade dos eixos X, A e B adota um servomotor sem escovas AC avançado para garantir um posicionamento rápido e preciso e sem manutenção.
(4) O software de controlo monitora o funcionamento da máquina a qualquer momento.

Estas amostras, que representam especificações-padrão e cenários de processamento típicos da indústria das torres de aço angular, permitem aos utilizadores avaliar directamente a qualidade, a precisão, a qualidade e a qualidade dos materiais.e manobra do equipamento- são um ponto de referência concreto para avaliar o desempenho dos equipamentos e a sua conformidade com normas de produção específicas, apoiando assim adecisões baseadas em dados para aplicações futuras.

In the construction of ultra-high voltage (UHV) transmission lines—where towers must endure extreme weather conditions and substantial loads—this equipment plays a vital role in processing the angle steel components that constitute the core structure of the towersRealiza consistentemente operações de perfuração e estampagem no aço angular utilizado para corpos de torre, braços cruzados e outros elementos estruturais críticos,garantir dimensões precisas e conexões confiáveis que mantêm a estabilidade geral das torres.
