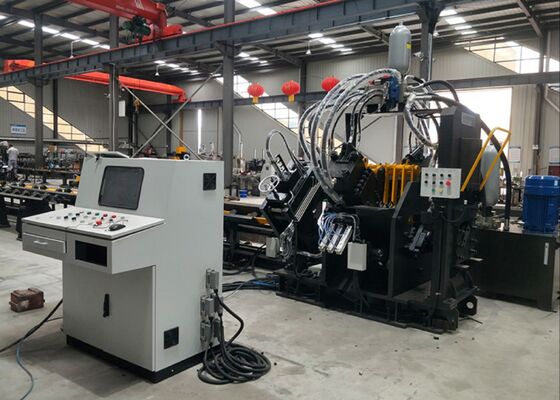

Fabricação de estruturas de subestações Máquina automática de perfuração de aço por Cnc para torre de malha

Máquina Automática de Punção de Aço Angular CNC para Fabricação de Estruturas de Subestação para Torre Treliçada

Introdução do Produto:

Esta máquina é um dispositivo que integra punção, marcação e cisalhamento para aço angular, aço canal e chapa. Uma máquina pode realizar três funções para três tipos de materiais metálicos. A estrutura da máquina possui algumas vantagens:

Estrutura da máquina:

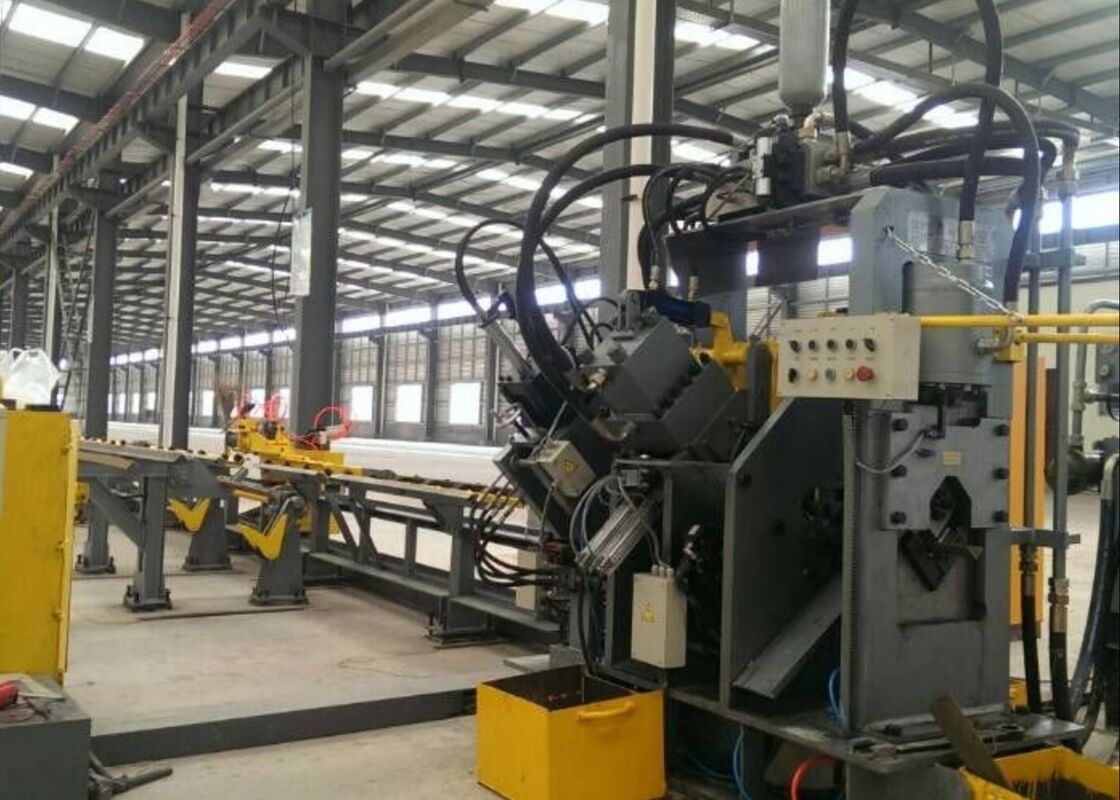

Esta linha de produção é composta por seis partes: parte de carregamento da peça, parte de alimentação, máquina principal, parte de descarregamento da peça acabada, parte de controle elétrico e parte de potência hidráulica.

Parâmetros do Produto:

Recursos e peças constituintes:

1. Parte de alimentação

A parte de alimentação é composta por um canal de alimentação e um carro de alimentação com controle numérico.

Canal de alimentação: é composto por rolo transportador, suporte, cremalheira, guia linear de precisão, rodas de posicionamento lateral. Carro de alimentação com controle numérico: é composto por motor servo, engrenagem acionada, correia síncrona, estrutura do carro de alimentação, haste de fixação e garra de fixação. A peça é enviada manualmente para a garra, e a garra de alimentação é enviada automaticamente pelo motor servo para a máquina principal para punção e cisalhamento de acordo com as instruções do computador.
2. Máquina principal

Esta parte é composta por uma unidade de prensagem, unidade de marcação, uma unidade de suporte, uma punção lateral e uma unidade de cisalhamento. Unidade de prensagem: usada para fixar a peça e evitar seu desvio, além de superar a força de punção e cisalhamento. Unidade de marcação: Consiste em uma base fixa da máquina, um cilindro de óleo que move a base, um cilindro de cabeça de potência hidráulica, um cilindro de quatro posições que realiza a transposição de quatro caixas de caracteres e um mecanismo de ajuste manual. Unidade de suporte: Ao alimentar materiais, a unidade de suporte é mais alta que a unidade de punção e a unidade de marcação para evitar que o aço angular atinja a lâmina inferior; Ao punçar materiais, a unidade de suporte é mais baixa que a unidade de punção e a unidade de marcação, para garantir a qualidade da marcação, punção e cisalhamento. Unidade de punção: Esta unidade possui três posições de punção em cada lado. Três posições de punção podem ser equipadas com punções de diferentes diâmetros conforme o equipamento do cliente. O posicionamento da punção é acionado pelo servomotor através da esfera do parafuso e da guia quadrada para garantir alta precisão de posicionamento. Unidade de cisalhamento: é composta por um corpo de estrutura, cilindro de potência hidráulica, caixa de lâmina superior, caixa de lâmina inferior, agências de tradução, peças de prensagem e peça de transporte. A máquina pode cortar aço angular, aço canal e chapa trocando os diferentes moldes de corte. O dispositivo de alimentação pode evitar que o aço angular atinja a lâmina inferior. O corte de três perfis pode ser obtido trocando moldes diferentes.

3. Unidade de descarregamento da peça acabada

É composta por um rolo de suporte da peça e um eixo de suporte. Pressione o botão para virar a peça para o lado esquerdo ou direito (de acordo com os requisitos do cliente).

4. Seção de potência hidráulica Esta máquina adota uma estação hidráulica autônoma, o que é conveniente para a manutenção do equipamento. As juntas dos tubos são todas conectadas por tipo de anel de vedação, o que evita fundamentalmente vazamentos nas juntas. A válvula hidráulica é conectada por um bloco de válvulas, e a válvula de placa e a válvula de cartucho são usadas ao mesmo tempo. A tubulação é conectada e o sistema hidráulico é mais estanque. As perdas de tubulação são minimizadas. A eficiência do sistema é totalmente utilizada.

5. Controle elétrico O sistema de controle elétrico da máquina é avançado e razoável, a programação da peça é fácil de aprender e operar. O software de controle monitora a operação da máquina a qualquer momento. Quando ocorre uma falha, o CRT exibirá causas detalhadas da falha e métodos de tratamento.

Esses espécimes, refletindo as especificações padrão e as condições típicas de processamento dentro da indústria de torres de aço angular, permitem que os usuários avaliem diretamente a qualidade, precisão e mão de obra do equipamento. Eles servem como um ponto de referência tangível para avaliar o desempenho do equipamento e sua conformidade com padrões de produção específicos, facilitando assim decisões informadas e baseadas em dados para aplicações futuras.

Na construção de linhas de transmissão de ultra-alta tensão (UHV) — onde as torres são necessárias para suportar condições climáticas adversas e cargas significativas — este equipamento é essencial para o processamento dos componentes de aço angular que formam a estrutura central da torre. Ele executa consistentemente operações de perfuração e estampagem no aço angular usado para corpos de torre, braços transversais e outros elementos estruturais chave, garantindo dimensões precisas e conexões seguras que mantêm a estabilidade geral das torres.
