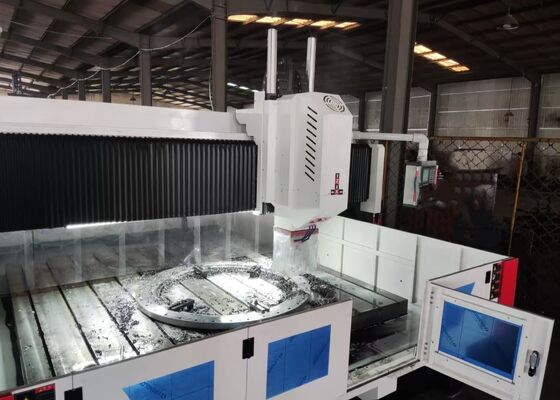

Fabricação de equipamentos petroquímicos CNC Máquina automática de troca de ferramentas Máquina de perfuração Indústria naval
Introdução ao produto:
Esta máquina é uma máquina móvel de perfuração e fresagem CNC de alta velocidade de tipo pórtico, projetada principalmente para operações de perfuração, tapping e fresagem em componentes como placas de aço, flanges,Máquinas de secagemA máquina é equipada com um sistema KND ou CNC para o controle de autocarro,oferecer facilidade de operação e possibilitar a automaçãoÉ ideal para alcançar alta precisão, versatilidade e produção eficiente de lotes de pequeno a médio porte com capacidades de várias variedades.
Configuração do produto:
| Modelo |
PHD4080 |
| Tamanho da peça |
LxW (mm) |
4000x8000 |
| Largura da ranhura em T da bancada de trabalho (mm) |
28 |
| Cabeça de potência de perfuração |
Qty. |
1 ou 2 |
| Espinhas cónicas |
BT2 serviços de informação |
| Diâmetro máximo da perfuração (mm) |
Φ90 |
| Espessura máxima (mm) |
≤ 300 |
| Diâmetro do toque |
M3-M36 |
| Velocidade do fuso (r/min) |
30 ~ 3000 |
| Potência do motor do servo-fuso (kW) |
22/30/37 |
| Movimento lateral da cabeça de propulsão (eixo X) |
Corrente horizontal máxima (mm) |
4000 |
| Velocidade de movimento lateral (r/min) |
0 ~ 6 |
| Potência do servomotor para movimento lateral (kW) |
3.6 |
| Movimento longitudinal do pórtico (eixo Y) |
Duração máxima de alimentação (mm) |
8000 |
| Velocidade de movimento da alimentação (m/min) |
0 ~ 6 |
| Potência do servomotor de alimentação (kW) |
3.6/5.5 |
| Movimento de alimentação vertical do carvalho (eixo Z) |
Max. curso (mm) |
1400 |
| Velocidade de deslocamento (m/min) |
0 ~ 4 |
| Potência do servomotor (kW) |
3.6 |
| Precisão de posicionamento em três eixos |
X/Y/Z/A/B/C (mm) |
±0,015/1000 |
| Precisão de posicionamento repetido em três eixos |
X/Y/Z/A/B/C (mm) |
± 0,01/1000 |
| Sistema elétrico |
Sistema CNC |
FAGOR/KND/GSK |
| Mudança de ferramentas |
Tipo de disco (opcional) |
24 posições de ferramentas |
| Tamanho global |
LxWxH (m) |
13x6.9x6.2 |
Características do produto
1A máquina é constituída principalmente por um leito, uma mesa de trabalho, um pórtico móvel, uma cabeça de fuso vertical de tipo ram, um sistema hidráulico, um sistema pneumático, um sistema de arrefecimento, um sistema de lubrificação centralizado,Sistema de controlo elétrico, e um sistema automático de remoção de chips.
2Nesta série de máquinas, a mesa de trabalho e o pórtico são separados, com o pórtico movendo-se ao longo de duas bases.Este projeto melhora significativamente a estabilidade e precisão do processamento, oferecendo uma elevada capacidade de carga.
3A mesa de trabalho é feita de ferro fundido cinzento de alta qualidade.
O leito da máquina e a mesa de trabalho são fabricados em ferro fundido cinza de alta qualidade (HT300), com redução de tensão através de dois tratamentos térmicos de temperação.Para atenuar a ressonância gerada durante o processo de perfuração e prolongar a vida útil da broca de carburo, a cama e a mesa de trabalho são concebidas como componentes independentes.
1O sistema automático de remoção de chips e de refrigeração circulante minimizam o tempo de inatividade não produtiva e reduzem a intensidade de trabalho.O operador só é obrigado a carregar e descarregar a peça e substituir as brocas.
2A máquina está equipada com um fuso BT50 fabricado em Taiwan, com resfriamento interno e alta precisão.A máquina utiliza um cilindro pneumático de troca de ferramentasO motor do eixo principal de alta potência é accionado por uma correia síncrona servo-acionada, permitindo-lhe suportar uma ampla gama de velocidades de rotação.
3Esta máquina de perfuração CNC foi concebida com base nas características específicas e requisitos de precisão da peça de trabalho.satisfazer eficazmente as necessidades de processamentoSe os furos estão dispostos num padrão circular ou linear, a máquina proporciona resultados rápidos e precisos.

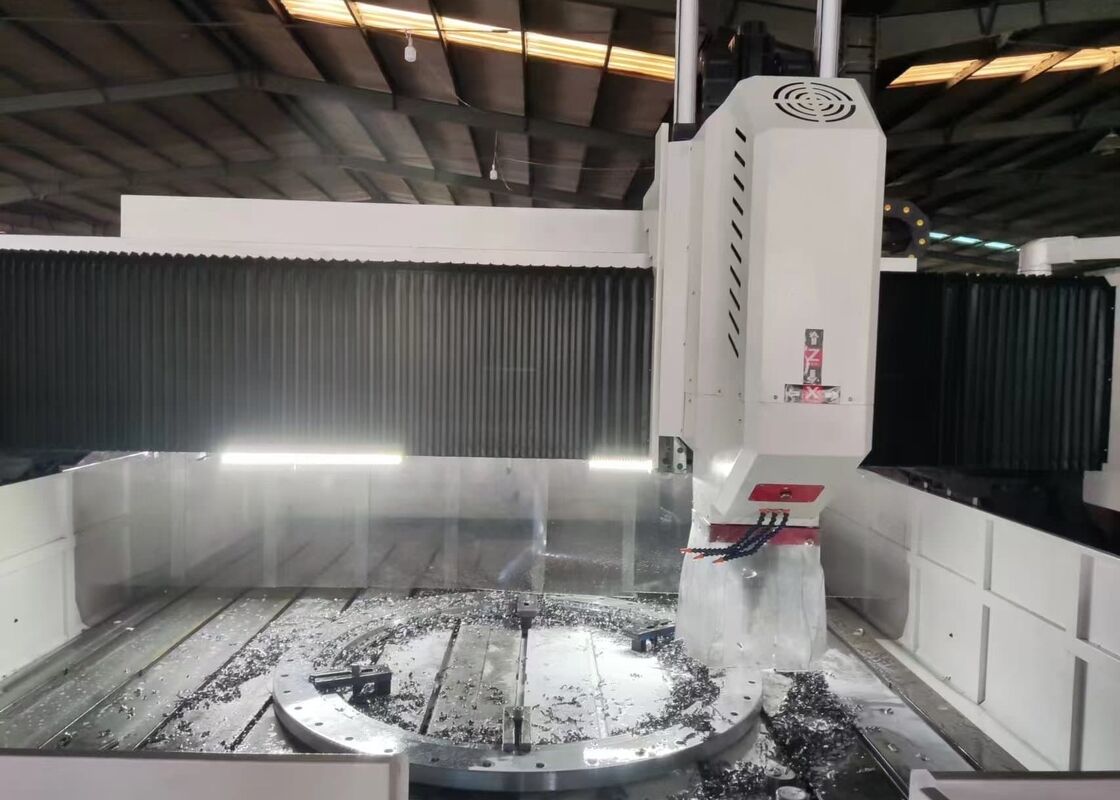

A máquina de corte de placas de pórtico CNC é uma solução industrial robusta, meticulosamente projetada para o processamento preciso de componentes e peças estruturais de tipo placa.Este equipamento é especificamente concebido para a manipulação de peças de trabalho como flanges, discos, anéis e chapas planas, desde que a espessura do material esteja dentro da capacidade de usinagem efectiva especificada pela máquina.
Em instalações de fabricação de estruturas de aço, esta máquina de perfuração de chapas executa operações de perfuração e fresagem precisas em chapas estruturais e componentes de ligação,fornecendo uma base fiável para a montagem robusta de estruturas de açoNo sector da energia eólica,fornece usinagem de alta precisão para torres e flanges de turbinas eólicas, processos essenciais que garantem que estes componentes possam suportar condições ambientais adversas, incluindo os ventos extremos e as flutuações de temperatura.Assegurar a criação de ligações estáveis e duráveis, capazes de suportar cargas dinâmicas durante toda a vida útil prolongada da ponte.
