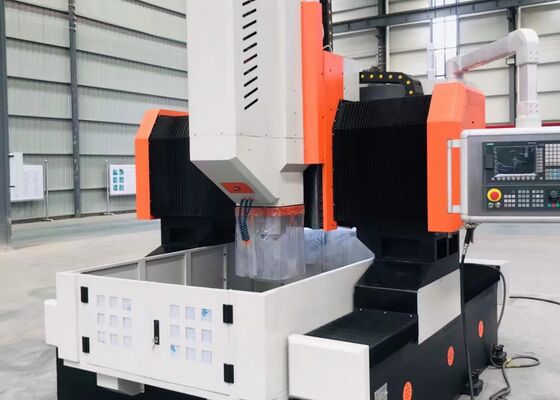

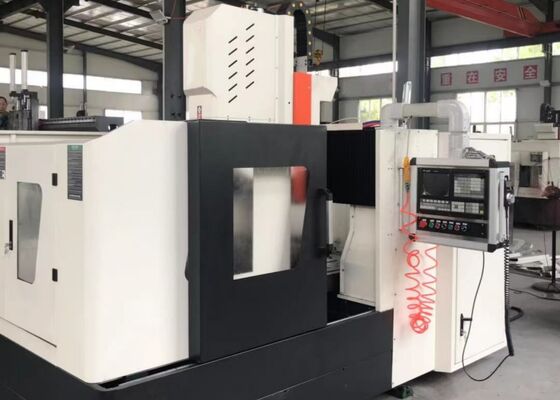

Usado para placas de folha de tubo, flanges, máquina de perfuração cnc, 11kw, servo eixo, potência do motor
Introdução do produto:
O equipamento é projetado especificamente para usinagem de placas e flanges de tubos, suportando diâmetros de furo de até φ80mm. Suas funções principais abrangem furação, alargamento, mandrilamento, rosqueamento, chanframento e fresamento. É adequado para uso com brocas de metal duro e convencionais. O sistema de controle CNC é fácil de usar, facilitando a operação direta. A máquina atinge consistentemente precisão e desempenho excepcionais.
Configuração do produto:
| Modelo |
PHD1010 |
| Tamanho da peça |
CxL (mm) |
1000x1000 |
| Largura da ranhura em T da bancada (mm) |
28 |
| Cabeçote motorizado de perfuração |
Quantidade. |
1 |
| Conicidade do fuso |
BT40 |
| Máx. diâmetro de perfuração (mm) |
Φ50 |
| Máx. espessura (mm) |
≤180 |
| Diâmetro de rosqueamento |
M3-M20 |
| Velocidade do fuso (r/min) |
30~3000 |
| Potência do motor do servofuso(kW) |
11 |
| Movimento lateral da cabeça motorizada (eixo X) |
Máx. curso horizontal (mm) |
1000 |
| Velocidade de movimento lateral (r/min) |
0~8 |
| Potência do servo motor para movimento lateral (kW) |
2.4 |
| Movimento longitudinal do pórtico (eixo Y) |
Máx. curso de alimentação (mm) |
1000 |
| Velocidade de movimento de alimentação (m/min) |
0~8 |
| Potência do servomotor de alimentação (kW) |
2.4 |
| Movimento de alimentação vertical do aríete (eixo Z) |
Máx. curso (mm) |
400 |
| Velocidade de movimento (m/min) |
0~8 |
| Potência do servo motor (kW) |
2.4 |
| Precisão de posicionamento de três eixos |
X/Y/Z/A/B/C (mm) |
±0,02/1000 |
| Precisão de posicionamento de repetição de três eixos |
X/Y/Z/A/B/C (mm) |
±0,01/1000 |
| Sistema elétrico |
Sistema CNC |
FAGOR/ KND/ GSK |
| Trocador de ferramentas |
Tipo de disco (opcional) |
24 posições de ferramenta |
| Tamanho total |
CxLxA (m) |
3,2x2,2x2,2 |
Recursos do produto
1. A estrutura e a viga transversal da máquina são fabricadas a partir de estruturas de aço soldadas e submetidas a um tratamento térmico abrangente de alívio de tensões para garantir alta precisão. A mesa de trabalho, a mesa deslizante transversal e o aríete são feitos de ferro fundido, oferecendo durabilidade e rigidez estrutural superiores.
2. O sistema de servo acionamento duplo em ambos os lados do eixo X fornece movimento preciso e sincronizado do pórtico, garantindo excelente perpendicularidade entre os eixos Y e X.
3. A mesa de trabalho é construída em ferro fundido de alta qualidade, proporcionando operação confiável, excelente rigidez e estabilidade a longo prazo.
4. O fuso de perfuração apresenta um design BT40 de alta rigidez e engenharia de precisão e é equipado com um sistema de refrigeração interno para maior eficiência de usinagem e substituição simplificada de ferramentas. A faixa de velocidade do fuso se estende de 30 a 3000 rpm.
5. Dois sistemas transportadores de cavacos de placa e corrente são posicionados em ambos os lados da mesa de trabalho. Essas unidades coletam com eficiência cavacos de metal e líquido refrigerante, facilitando o gerenciamento eficaz de cavacos e a recirculação do líquido refrigerante.
6. A máquina está equipada com sistemas de refrigeração internos e externos, cada um fornecendo pressão e capacidade de fluxo suficientes para um desempenho de usinagem ideal. Dispositivos de monitoramento do nível do líquido refrigerante também estão integrados para garantir lubrificação e resfriamento eficazes das ferramentas de corte durante a operação.
7. A máquina incorpora um sistema de lubrificação automática centralizado que fornece lubrificação contínua e confiável aos principais componentes de movimento, incluindo guias, parafusos de esferas e rolamentos, ajudando a prolongar a vida útil operacional desses elementos críticos.
8. O sistema de controle CNC é o modelo 828D, oferecendo funcionalidade abrangente, programação CAD-CAM integrada, operação fácil de usar, bem como alertas automáticos e recursos de compensação de erros.
9. A máquina está equipada com componentes-chave de marcas de renome internacional, incluindo guias de rolos lineares, parafusos de esferas, servomotores e drivers, fuso, sistema de controle CNC, bombas e válvulas hidráulicas e bombas de resfriamento. Isto garante confiabilidade excepcional e desempenho operacional consistentemente estável.
A máquina de corte CNC para placas tipo pórtico é uma solução industrial robusta, meticulosamente projetada para usinagem precisa de componentes do tipo placa e peças estruturais. Ele é projetado especificamente para processar peças como flanges, discos, anéis e placas planas, desde que a espessura do material permaneça dentro da faixa de usinagem efetiva designada para a máquina.
Em instalações de fabricação de aço, esta furadeira de placas realiza operações de perfuração e fresamento de alta precisão em placas estruturais e componentes de conexão, fornecendo uma base confiável para a construção de estruturas de aço fortes e confiáveis. No setor de energia eólica, oferece usinagem precisa de torres e flanges de turbinas eólicas, garantindo que esses componentes críticos possam suportar condições ambientais exigentes, incluindo altas cargas de vento e flutuações de temperatura. Para aplicações de engenharia de pontes, a máquina processa vigas e estruturas de suporte de pontes, permitindo a formação de conexões seguras e duráveis, capazes de suportar tensões dinâmicas durante toda a vida útil operacional da ponte.
