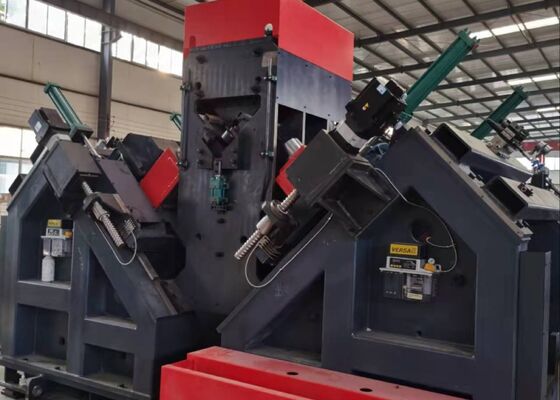

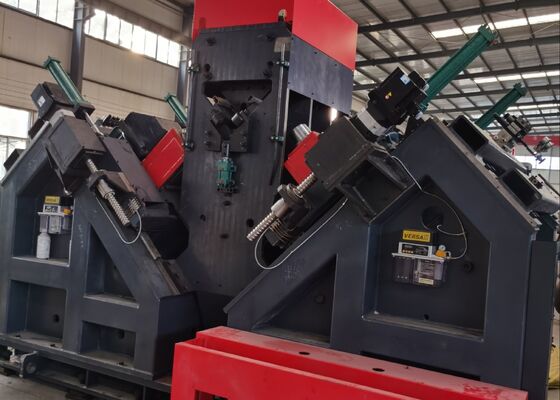

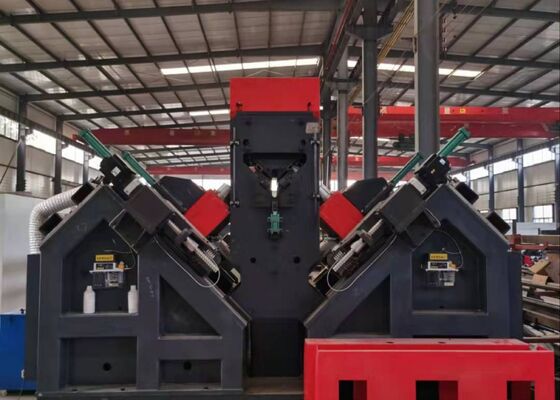

Modelo ADM2532 Linha de perfuração de aço de alta velocidade Cnc 14 × 10 × 19 mm Tamanho de caracteres
Introdução ao produto:
A linha da máquina de perfuração e marcação por ângulo CNC foi concebida precisamente para a perfuração e marcação de aço de ângulo grande e de alta resistência utilizado em torres de linhas de transmissão.Este sistema garante a perfuração precisa de todos os furos no aço ânguloAlém disso, aumenta a eficiência da produção, proporcionando um elevado nível de automação.
Parâmetros principais:
| Modelo |
ADM2532 |
| Tamanho do ângulo (mm) |
100 × 100 × 10 ~ 250 × 250 × 32 |
| Duração máxima do espaço em branco (m) |
14 |
| Taper do fuso de perfuração |
BT2 serviços de informação |
| Diâmetro máximo da perfuração (mm) |
F40 |
| Quantidade de perfuração de cada lado (pcs) |
3 (6 no total em ambos os lados) |
| Velocidade máxima de rotação do fuso (r/min) |
6000 |
| Velocidade máxima de corte da broca (m/min) |
200 |
| Acessórios para máquinas de corte |
9 |
| Faixa de marcação traseira (mm) |
50-220 (sem passo) |
| Velocidade máxima de alimentação por ângulo (m/min) |
40 |
| Força de marcação (kN) |
1000/1200 |
| Quantidade de grupos de caracteres |
4 |
| Quantidade de caracteres em cada grupo |
18 |
| Tamanho de caracteres ((mm) |
14 × 10 × 19 |
| Sistema de arrefecimento da broca |
Atomização do ar resfriamento interno seco |
| Modo de programação |
Software de elevação ou programação de instruções |
| Dimensões totais (m) |
34 × 8 × 3 |
Características do produto:
1A linha de produção está equipada com um sistema de carregamento automático, que inclui um canal de alimentação horizontal, um porta-cargas rotativo e um sistema de descarregamento automático.todos movidos por um mecanismo de alimentação avançadoEsta integração garante um fluxo de trabalho suave e eficiente para todas as operações de perfuração e estampagem de aço no aço angular.Eliminar a necessidade de intervenção manual e reduzir significativamente as demandas de mão-de-obra para os operadores.
2O fuso de perfuração é equipado com um fuso de precisão BT40 de Taiwan, incorporando refrigerante interno para melhorar a eficiência e a precisão da perfuração.A unidade de perfuração consiste em seis cabeças de perfuração CNC, com três posicionados de cada lado do aço angular.assegurando um espaçamento constante entre as bordas superiores das flanges de aço angulares.
3O software está equipado com uma interface bilíngue chinês/inglês, facilitando a navegação intuitiva e proporcionando uma apresentação clara dos desenhos da peça.
4O processo de programação é simplificado e eficiente; os utilizadores são obrigados a introduzir apenas as dimensões da peça de trabalho, o diâmetro do buraco, o espaçamento e a quantidade,permitindo que o programa seja gerado automaticamenteO sistema é totalmente compatível com os ficheiros NC1 produzidos pelo software TEKLA.
5Os componentes hidráulicos, pneumáticos e elétricos críticos são provenientes de marcas respeitáveis e de alto desempenho para garantir uma confiabilidade excepcional e uma vida útil operacional prolongada.
6O sistema está equipado com um sistema de autodiagnóstico integrado, que permite uma detecção e resolução de falhas eficientes.
7É oferecida uma unidade de corte opcional, incorporando um mecanismo de corte de duas lâminas concebido para melhorar o desempenho.
Estes exemplares abrangem uma gama de especificações padrão e configurações de buracos de aço angular comumente utilizados na construção de torres de linhas de transmissão.Servem de referência visual para potenciais utilizadores ou inspectores para avaliar o desempenho operacional do equipamento., fornecendo parâmetros de referência claros e mensuráveis para avaliar se o equipamento cumpre as normas de fabrico exigidas para a produção de torres de linha de transmissão.
Na construção de linhas de transmissão de ultra-alta tensão (UHV), quando as torres de transmissão estão sujeitas a condições meteorológicas extremas e a cargas substanciais,Este equipamento é vital no processamento dos componentes de aço angular que constituem a estrutura de carga primária das torresExecuta eficientemente operações de perfuração e estampagem no aço angular utilizado nos corpos das torres, braços cruzados e outros elementos estruturais críticos,garantir uma precisão dimensional precisa e um desempenho de ligação fiávelPor conseguinte, desempenha um papel essencial na manutenção da integridade estrutural e estabilidade a longo prazo das torres de transmissão durante toda a sua vida útil.
