32x7x3m Máquina de corte por punção de ângulo CNC Linha 1000/1200KN Força de marcação

Máquina de Punção e Corte CNC para Cantoneiras com Dimensão Geral 32x7x3m, Linha de Força de Marcação de 1000/1200KN

Introdução do Produto:

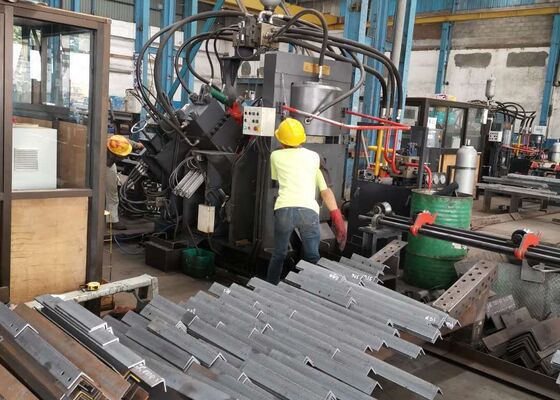

A linha de produção de punção, marcação e corte de cantoneiras CNC de alta velocidade da série JNC consiste principalmente na unidade de punção, unidade de marcação, unidade de corte, transportador transversal, transportador rotativo, transportador de alimentação, transportador de descarregamento, carro de alimentação CNC, sistema hidráulico, sistema elétrico, sistema pneumático e outros componentes críticos. Projetada especificamente para o processamento automatizado de cantoneiras na fabricação de torres, esta linha de produção opera com controle numérico completo, garantindo facilidade de uso. Ela permite capacidades de produção automatizadas, de alta precisão, versáteis e em larga escala.

Parâmetros do Produto:

Características do Produto:

1. A máquina de punção de cantoneiras CNC é equipada com duas ou três unidades de punção, cada uma capaz de suportar três tamanhos diferentes de punções. Essas unidades são controladas com precisão por controle numérico (NC), garantindo ajustes de posição precisos durante as operações de punção. A máquina é capaz de produzir furos redondos e ovais. Com suas capacidades de alimentação e punção de alta velocidade, ela aumenta significativamente a eficiência da produção. Para cantoneiras de 50x50x4mm, a máquina atinge uma produção de 9-10 toneladas por turno de oito horas.

2. A unidade de marcação da máquina de punção de cantoneiras CNC é alojada em um invólucro robusto e durável. O sistema de marcação é projetado com quatro conjuntos de cassetes, que podem ser selecionados por programação, proporcionando flexibilidade para ajustar a posição de marcação. Além disso, a máquina utiliza uma técnica de marcação por disco com 10 linhas, selecionando caracteres automaticamente sem a necessidade de entrada manual, aumentando assim consideravelmente a eficiência da marcação.

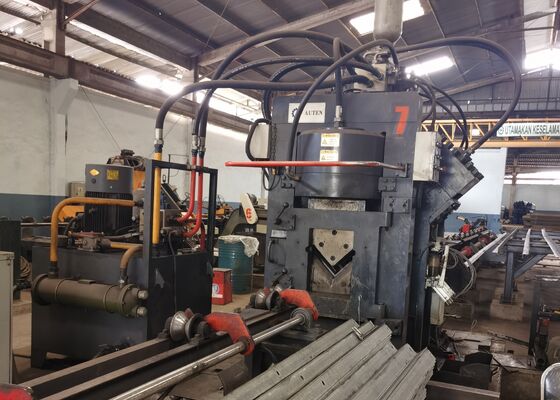

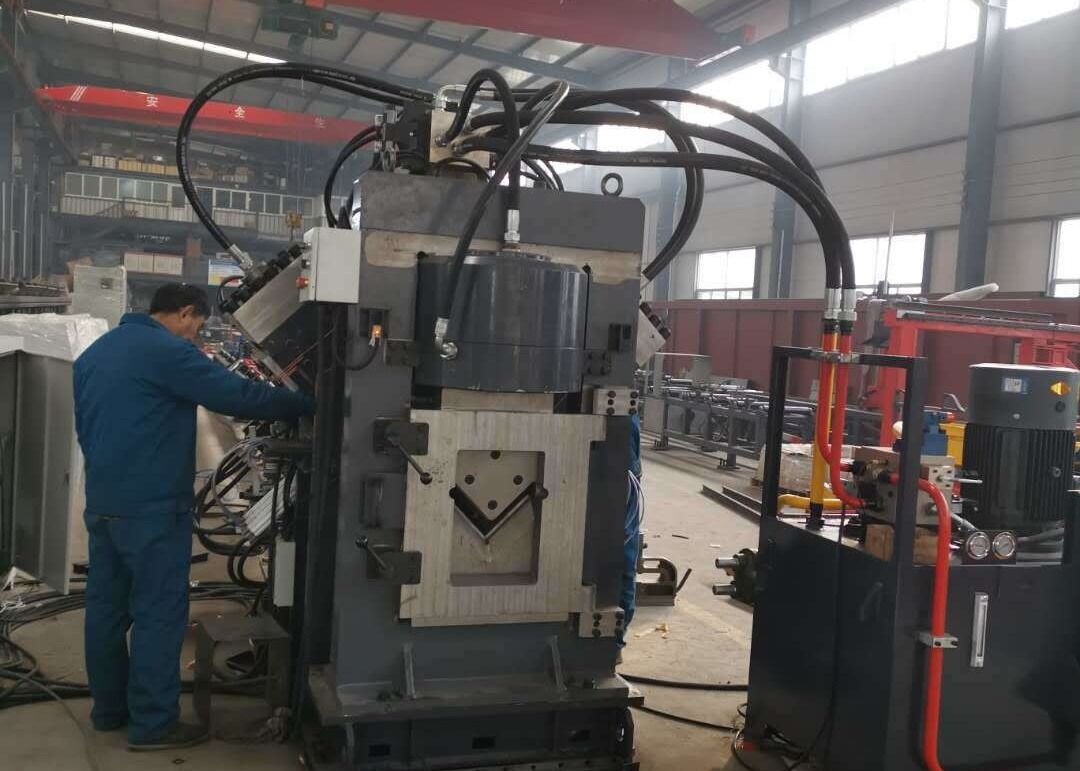

3. A máquina de corte de cantoneiras CNC é equipada com uma unidade de cisalhamento de lâmina única, renomada por sua força de corte excepcional. Cada corte é realizado sem desperdício de material, resultando em uma superfície de corte limpa e lisa. O alojamento da lâmina possui um design de porta aberta, permitindo a substituição rápida e segura das lâminas.

4. A mesa de material horizontal transfere eficientemente a cantoneira para o rack de material rotativo, que é acionado por um motor e redutor. Este mecanismo garante o posicionamento preciso da cantoneira no transportador de alimentação para processamento subsequente.

5. A peça é firmemente segurada e avançada por um carro de alimentação CNC, garantindo alinhamento e posicionamento precisos. O carro de alimentação é acionado por um servomotor e incorpora feedback de um encoder fotoelétrico, operando dentro de um sistema de controle de malha fechada para aumentar a precisão.

6. A máquina de punção e marcação de metal de cantoneiras CNC opera através de um sistema hidráulico que aciona as funções de punção, marcação e cisalhamento. Ela é equipada com uma estação hidráulica de alta velocidade, completa com acumulador, e as linhas hidráulicas utilizam conexões tipo anel, garantindo desempenho à prova de vazamentos, ao mesmo tempo que simplifica a substituição e a manutenção. Os blocos de válvulas hidráulicas primários são de marcas renomadas como a Atos, garantindo um sistema hidráulico confiável e de alto desempenho.

7. O sistema de resfriamento da estação hidráulica oferece várias opções, incluindo resfriamento a água, resfriamento a ar ou resfriamento de óleo. Essa flexibilidade permite que os clientes escolham o método de resfriamento mais apropriado com base em suas necessidades operacionais específicas.

8. O sistema de controle compreende um computador superior, PLC, servomotor, interruptores de detecção externos e outros componentes essenciais. O operador simplesmente insere as especificações de processamento, e o sistema gera automaticamente o programa de processamento correspondente. É totalmente compatível com formatos de arquivo como DXF, NC e outros criados por software CAD. A interface homem-máquina do computador superior é altamente intuitiva, apresentando um display fácil de usar e operação simplificada. Inclui funções como visualização gráfica de peças, amplo armazenamento de dados, rastreamento de localização e notificações de alarme de falha.

Essas amostras, que representam especificações padrão e parâmetros de processamento típicos na indústria de torres de cantoneiras, permitem que os usuários avaliem diretamente a qualidade de processamento, precisão e acabamento do equipamento. Elas servem como um ponto de referência tangível para avaliar o desempenho do equipamento e sua adequação para necessidades de produção específicas, facilitando assim a tomada de decisões informadas e baseadas em dados para aplicações potenciais.

Na construção de linhas de transmissão de ultra-alta tensão (UHV), onde as torres estão sujeitas a condições climáticas extremas e cargas pesadas, este equipamento desempenha um papel vital no processamento dos componentes de cantoneira que formam a estrutura central das torres. Ele realiza efetivamente operações de perfuração e estampagem nas cantoneiras usadas em corpos de torre, braços transversais e outros elementos estruturais essenciais, garantindo dimensões precisas e conexões robustas que mantêm a estabilidade geral e a integridade estrutural das torres.
