dimensão total da máquina do robô 4500*3500*3000mm da soldadura do pé da torre da velocidade de rotação 46m/Min
Introdução do produto:
Este equipamento é utilizado principalmente para soldar a base da torre. Além das placas de reforço, pode completar a soldagem de 11 costuras de solda principais do corpo principal, 1 solda de costura de limpeza e a soldagem do canto da cabeça de vedação.
Parâmetros principais:
| Modelo de Equipamento |
TJH1200B |
| Aplicação de Equipamento |
Para cordões de solda principais de pernas de torre, soldagem de cordão de solda simples |
| Faixa de processamento (mm) |
300*300*300-1200*1200*1200 |
| Componentes do equipamento |
Robô de pórtico de 5 eixos com posicionadores duplos |
| Método de programação |
Programação de cinco eixos, arrastar e soltar, soldagem de linha única |
| Precisão de soldagem (mm) |
±0,5 |
| Número de mesas de trabalho |
2 unidades |
| Capacidade de carga da mesa de trabalho (KG) |
1000 |
| Velocidade de rotação |
46m/min |
| Modelo de máquina de solda |
NBC-500R |
| Diâmetro do fio de soldagem (mm) |
1.2,1.6 |
| Método de resfriamento da tocha de soldagem |
Resfriamento a água |
| Dimensões totais da máquina (mm) |
4500*3500*3000 |
Características do produto:
1. Repetibilidade: A repetibilidade não é inferior a ± 0,05 mm.
2. Precisão da trilha: A precisão da trilha não é superior a ± 0,1 mm.
3. Tipo Estrutural: Robô de soldagem a arco com estrutura mecânica altamente estável e confiável, capaz de se adaptar à operação contínua de longo prazo.
4. Faixa de trabalho: Abrange a faixa de tamanho das peças a serem soldadas, até 1500 mm.

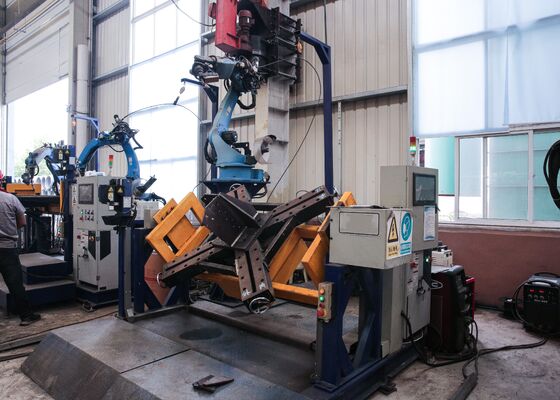

5. Método de trabalho: A peça de trabalho é colocada no dispositivo posicionador e a cabeça de soldagem é montada em uma base de robô dedicada; durante a soldagem, o robô posicionador funciona de forma síncrona. Através da digitalização e operação da visão do robô, combinada com um rastreador de costura de solda a laser, a trajetória de soldagem pode ser formada sem programação. Ele pode soldar qualquer peça complexa e irregular e é simples de operar e fácil de aprender.
1. Sistema de soldagem: Equipado com uma fonte de alimentação de soldagem a arco Aotai de alto desempenho, suportando processos de soldagem transversal, longitudinal e vertical, como soldagem MIG/MAG/TIG. As faixas de corrente e tensão de soldagem atendem aos requisitos de processamento das peças, exibindo excelente estabilidade do arco e qualidade de formação da solda. Pode ser ajustado com precisão de acordo com diferentes materiais de soldagem e espessuras da peça.
Tocha de soldagem e acessórios: Equipada com tocha de soldagem Apollo de alta qualidade e acessórios relacionados, como mecanismos de alimentação de arame e pontas de contato, garantindo qualidade e eficiência de soldagem.
2. Reconhecimento e conversão inteligentes: Possui recursos inteligentes de reconhecimento e conversão: Ele pode identificar automaticamente os principais recursos de soldagem (como posição e tipo de solda) a partir de desenhos e programas e convertê-los rapidamente em instruções de soldagem executáveis por robô, completando a conversão em 30 segundos. Os dados podem ser importados rapidamente via rede, USB e outros métodos de comunicação.
3. Sistema de controle:
① Método de controle: Sistema de controle digital avançado com controle preciso de trajetória e funções de ajuste de parâmetros de soldagem.
② Método de programação: Suporta programação de digitalização visual; a interface de programação é amigável e fácil de operar, permitindo programação rápida e controle preciso de soldas complexas.
③ Interface de Comunicação: Equipada com interfaces para comunicação com demais equipamentos e sistemas de controle da linha de produção, possibilitando integração automatizada.
4. Estrutura de montagem do posicionador: A estrutura de montagem do posicionador possui resistência e estabilidade suficientes para suportar diversas forças e vibrações geradas pelo corpo do robô e pela peça de trabalho durante a soldagem, garantindo a operação normal do robô e a precisão da soldagem. O projeto da estrutura de montagem facilita a instalação, depuração e manutenção do robô sem afetar sua faixa de trabalho e desempenho operacional.
5. Sistema de segurança: Classificação de proteção: Não inferior a IP54, capaz de suportar poeira, umidade, etc., em ambientes industriais.
6. Método de importação de robô: Os métodos de importação incluem importação de desenhos CAD, importação de digitalização visual e importação sem programação de informações e requisitos de soldagem. Vários métodos de importação de programas e desenhos estão disponíveis. O sistema é simples, fácil de usar e conveniente.
7. Descrição do sistema de soldagem da peça de trabalho: O robô de soldagem a arco usa um robô industrial de grau livre de 6 eixos, permitindo que a tocha de soldagem se aproxime da peça de trabalho em várias posturas complexas, adaptando-se a várias posições de soldagem e formas de solda complexas, como soldas curvas espaciais.

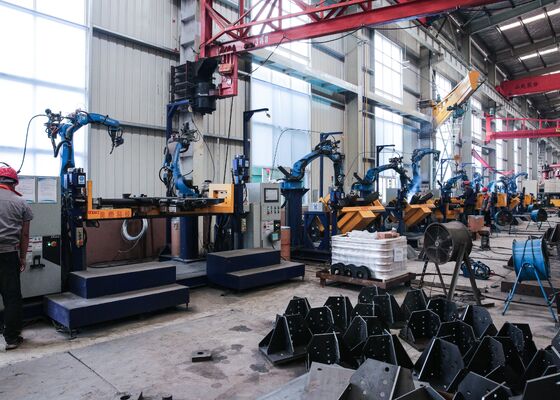

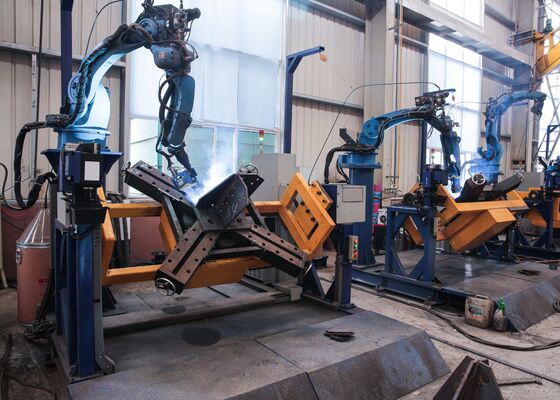

Este equipamento foi projetado especificamente para soldagem de bases de torres de transmissão, desempenhando um papel fundamental na garantia da integridade estrutural da fundação da torre. Além da soldagem de placas de reforço, o sistema é capaz de realizar todos os 11 cordões de solda primários da estrutura principal, bem como o passe de raiz único, garantindo penetração completa e consistente. Além disso, executa com eficiência a soldagem de tampas e juntas de canto, proporcionando soldas uniformes e de alta qualidade em todos os pontos críticos de conexão. Ao automatizar essas operações essenciais de soldagem, o equipamento garante alinhamento preciso, qualidade de solda consistente e resistência estrutural superior, tornando-o ideal para a fabricação de amostras de base de torre, conforme ilustrado nas imagens anexas.
