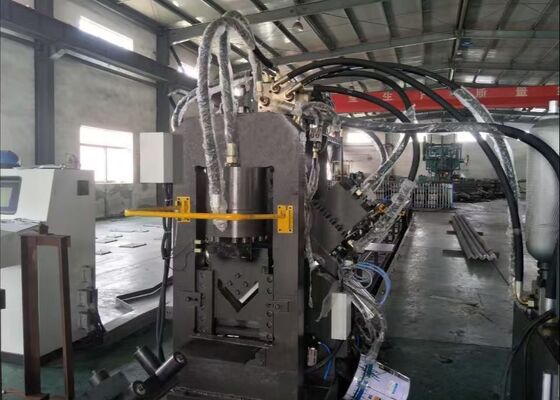

Linha de corte de marcação por punção CNC para aço plano, ângulo de aço, canal de aço, modelo CJBNC14

Linha de corte de marcação por punção CNC para aço plano, ângulo de aço, canal de aço, modelo CJBNC14

Introdução ao produto:

Pode ser usado para usinagem CNC da superfície da teia de aço de canal, ambos os lados de aço de ângulo e aço plano (que pode ser cortado em arcos), incluindo marcação, punção e corte.Possui alta precisão de usinagem, velocidade de punção rápida e alta eficiência de produção.

Pode adaptar-se à produção em massa de peças de trabalho, bem como à produção em pequenos lotes e de várias variedades ao desenvolver novos produtos.Cada estágio tem uma estação de botão para operações de carregamento e fixação de uma pessoa.

Parâmetros do produto:

Composição do equipamento:

Fluxo de processo: The feeding device transports the workpiece to the feed chute → a CNC-assisted feeding trolley with a robotic arm clamps the workpiece → workpiece end positioning → typing machine → CNC punching machines A and B punching → shearing machine shearing → manual control of the discharge chute flipping for unloading.

1Dispositivo de alimentação:
É constituída por uma cadeia transportadora, um suporte de engrenagem e um dispositivo de transmissão.

2Canal de alimentação:
2.1 Utilizados para suportar e mover peças de diferentes especificações.
2.2 Composto por rolos de suporte, suportes de canalização e suportes, etc.

3.Carrilha de alimentação CNC:
3.1 Usados para prender os espaços em branco da peça de trabalho e alimentá-los CNC ao longo do eixo X.
3.2 O carrinho de alimentação CNC consiste num suporte, engrenagens, cilindros, servomotores e um braço robótico, etc.
3.3 O carrinho de alimentação CNC, accionado por um servomotor, pode obter um posicionamento preciso para o movimento longitudinal da peça de trabalho.

4. Máquina de perfuração CNC de lado A:
4.1 Composto por corpo da máquina, base, mecanismo de transmissão, cilindro hidráulico de perfuração principal, sistema de mudança de matrizes, matrizes e dispositivo de pressão.
4.2 Um cilindro empurra uma almofada para selecionar diferentes matrizes para perfurar; a mudança de matrizes é rápida.
4.3 A peça de trabalho é alimentada ao longo do eixo X e a matriz de perfuração move-se ao longo do eixo A, movida por um servomotor.o sistema de mudança de die sequencialmente muda perfuradores de diferentes diâmetros de buracos para completar o usinagem de um lado da peça de aço ângulo.

5. Máquina de perfuração CNC do lado B:
5.1 Composto por corpo da máquina, mecanismo de transmissão, cilindro hidráulico de perfuração principal, sistema de mudança de matrizes, matrizes e dispositivo de pressão.
5.2 A peça de trabalho é alimentada ao longo do eixo X e a matriz de perfuração move-se ao longo do eixo Y, movida por um servomotor.O sistema de mudança de matriz muda sequencialmente perfuradores de diferentes diâmetros de furos para completar o processamento da teia de aço do canal, um lado de aço angular, e o buraco superior de aço plano.
5.3 Um cilindro empurra uma almofada para selecionar diferentes matrizes para perfurar; a mudança de matrizes é rápida.

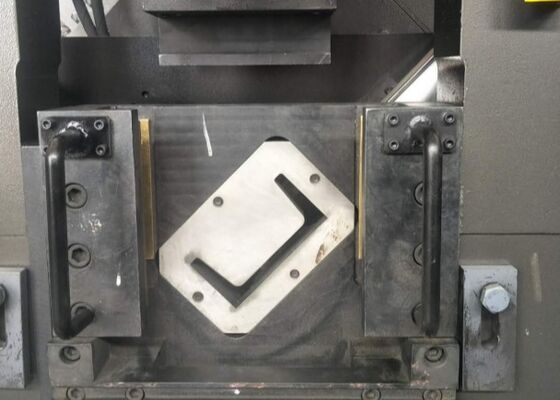

6. Máquina de cortar cabelo:
6.1 Cisa as peças de trabalho até ao comprimento exigido.
6.2 É constituído por um corpo da máquina, uma matriz de corte e um cilindro de corte, etc.

7Canal de descarga:
7.1 O canal de descarga é utilizado para segurar as peças de trabalho após perfurá-las e cortá-las.
7.2 O canal de descarga é constituído por suportes de canalização, rolos de apoio, cilindros, etc.
7.3 Após o perfurado e o cisalhamento, as peças de trabalho são empurradas manualmente para a posição de descarregamento e controladas manualmente pelo cilindro inclinável para descarregamento.

8Sistema hidráulico:
8.1 Composto por uma unidade de comando, uma estação hidráulica de accionamento e outras unidades auxiliares.
8.2 Unidade de controlo: Inclui componentes hidráulicos que controlam cada máquina de perfurar e de cortar, dispositivos de segurança de pressão, etc.
8.3 Estação hidráulica de accionamento: composta principalmente por um reservatório de óleo, motor, bomba, etc., e equipada com um filtro.
8.4 Método de arrefecimento: arrefecimento por água, temperatura da água de entradatemperatura ≤ 20°C.
8.5 Pressão de trabalho: alta pressão 25 MPa

9Sistema pneumático:
9.1 Utilizados principalmente para selecção de moldes, fixação, etc.
9.2 Requer ar comprimido sem poeira e sem água.

10Sistema elétrico:
10.1Composição do sistema de controlo elétrico:
Inclui um computador hospedeiro, PLC (Programmable Logic Controller), servo drives, componentes de detecção e proteção, etc.
10.2 Modos de funcionamento do sistema de controlo elétrico:
O sistema funciona em dois modos: manual e automático.
No modo manual, as ações de cada máquina individual são controladas por inch.
No modo automático, várias ações categorizadas são concluídas automaticamente de acordo com procedimentos de usinagem pré-programados.

Este equipamento é concebido para o processamento CNC versátil de componentes estruturais de aço, incluindo superfícies de teia de aço de canal, ambas as flanges de aço angular e secções planas de aço,que também podem ser moldados em perfis curvos ou arqueadosÉ capaz de realizar uma série de operações sobre estes materiais, tais como marcação de precisão, perfuramento preciso e corte de alta qualidade,fornecimento de capacidades de processamento abrangentes numa única configuraçãoAo apoiar estas diversas funções, a máquina garante a fabricação eficiente e precisa de componentes de aço de ângulo, aço plano e aço de canal.tornando-o ideal para a produção de peças estruturais personalizadas, protótipos e amostras com qualidade e precisão dimensional consistentes.

É utilizado para perfurar, marcar e cortar aço de ângulo, aço plano e aço de canal.e bancos em acessórios de ferro de torre de energia elétrica.
