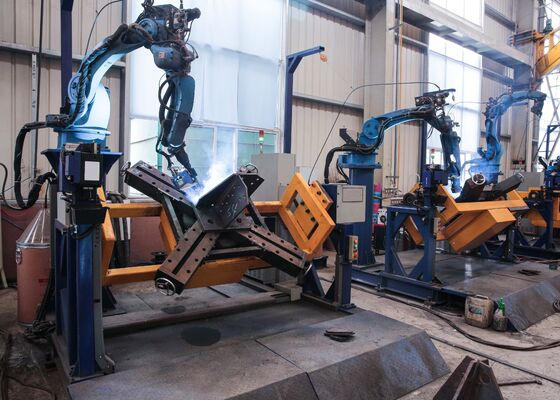

Robô de soldagem de pé de torre de 6 eixos CO2 equipado com rastreador de costura de soldagem a laser

Robô de soldagem de CO2 com pé de torre de 6 eixos equipado com rastreador de costura de solda a laser

Introdução do produto:

Este equipamento é empregado principalmente para soldagem da base da torre. Além das placas de reforço, é capaz de realizar a soldagem de 11 costuras primárias na estrutura principal, 1 costura para limpeza e soldagem dos cantos da cabeça de vedação.

Parâmetros principais:

Características do produto:

1. Repetibilidade: O sistema garante repetibilidade dentro de ±0,05 mm.

2. Precisão de rastreamento: A precisão de rastreamento permanece dentro de ±0,1 mm.

3. Projeto Mecânico: Robô de soldagem a arco com uma estrutura mecânica durável e confiável, projetado para suportar operação contínua prolongada.

4. Faixa de trabalho: Capaz de manusear peças de até 1500 mm de tamanho.

5. Modo de operação: A peça de trabalho é fixada em um posicionador, enquanto o cabeçote de soldagem é montado em uma base dedicada do robô. Durante a soldagem, o posicionador e o robô operam em sincronização. Ao integrar a varredura visual do robô com um rastreador de costura a laser, as trajetórias de soldagem são geradas automaticamente sem programação manual. Isto permite a soldagem de peças complexas e irregulares, garantindo uma operação simples e requisitos mínimos de treinamento.

1. Sistema de soldagem: Integrado com uma fonte de energia de soldagem a arco de alto desempenho Aotai, suportando operações de soldagem transversal, longitudinal e vertical, incluindo processos MIG, MAG e TIG. As faixas de corrente e tensão de soldagem atendem plenamente aos requisitos de diversas peças, proporcionando excelente estabilidade do arco e qualidade de solda superior. Os parâmetros podem ser ajustados com precisão para acomodar diferentes materiais de soldagem e diversas espessuras de peças.

Tocha de soldagem e acessórios: Equipada com uma tocha de soldagem Apollo premium e acessórios associados, incluindo mecanismos de alimentação de arame e pontas de contato, garantindo ótimo desempenho de soldagem e eficiência operacional.

2. Reconhecimento e conversão inteligentes: Apresenta recursos avançados de reconhecimento e conversão inteligentes. Ele detecta automaticamente os principais atributos de soldagem, como locais e tipos de solda, a partir de desenhos ou programas, e os converte rapidamente em instruções de soldagem executáveis ​​por robô, concluindo o processo em 30 segundos. Os dados podem ser importados facilmente via rede, USB ou outras interfaces de comunicação.

3. Sistema de controle:

① Método de controle: Sistema de controle digital avançado com gerenciamento preciso de trajetória e parâmetros de soldagem totalmente ajustáveis.

② Método de programação: Suporta programação visual baseada em varredura com uma interface intuitiva e fácil de usar, permitindo configuração rápida e gerenciamento preciso de tarefas complexas de soldagem.

③ Interface de comunicação: Oferece múltiplas opções de conectividade para integração com outros equipamentos e sistemas de controle de linha de produção, garantindo uma operação automatizada perfeita.

4. Estrutura de montagem do posicionador: A estrutura de montagem do posicionador fornece rigidez e estabilidade robustas para suportar as forças e vibrações geradas pelo robô e pela peça de trabalho durante a soldagem, garantindo uma operação confiável do robô e uma qualidade de solda consistente. Seu design facilita a instalação, o comissionamento e a manutenção simples do robô sem comprometer o alcance operacional ou o desempenho.

5. Sistema de segurança: Classificação de proteção: Mínimo IP54, projetado para resistir a poeira, umidade e outras condições ambientais industriais.

6. Método de importação de dados do robô: O sistema suporta vários métodos de importação de dados, incluindo importação de desenhos CAD, importação de digitalização visual e importação sem programa de parâmetros e especificações de soldagem. Essas opções flexíveis garantem que o sistema seja fácil de usar, eficiente e conveniente.

7. Descrição do sistema de soldagem da peça: O robô de soldagem a arco emprega um robô industrial de 6 eixos com graus completos de liberdade, permitindo que a tocha de soldagem acesse a peça a partir de uma ampla gama de orientações complexas. Ele suporta diversas posições de soldagem e geometrias de solda complexas, incluindo soldas curvas espaciais.

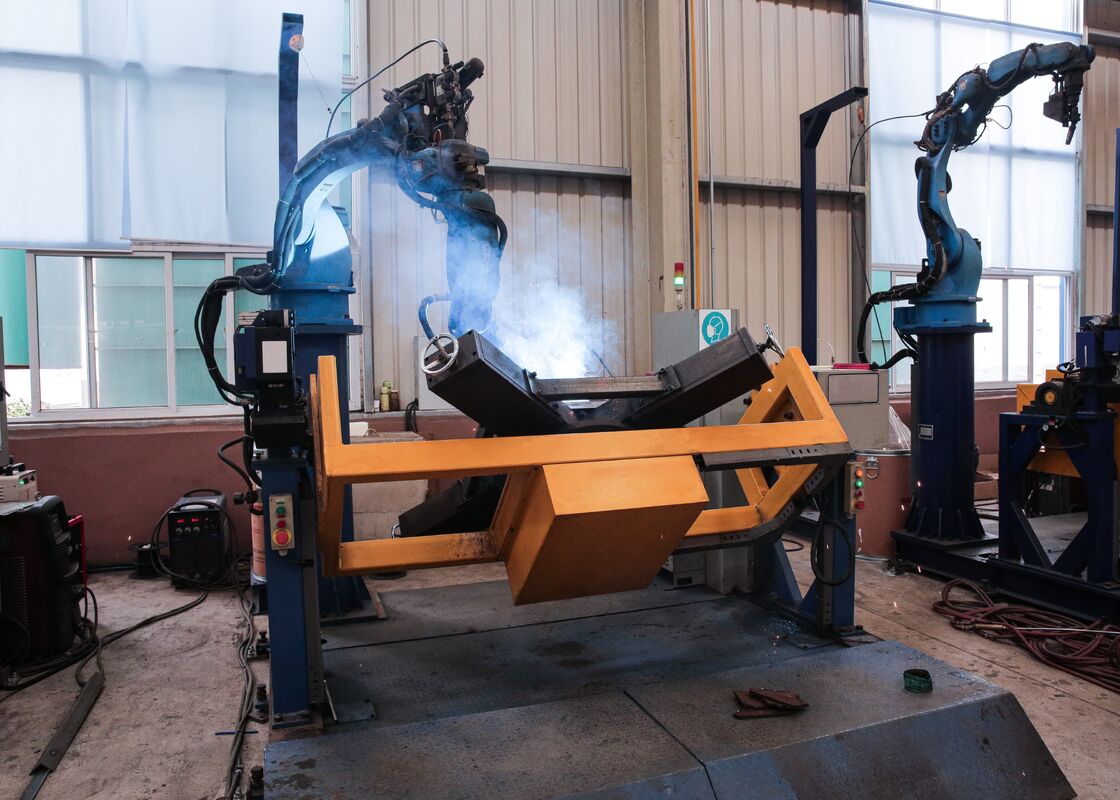

Este equipamento foi projetado especificamente para soldagem de bases de torres de transmissão, desempenhando um papel crucial na garantia da integridade estrutural da fundação da torre. Além de soldar as placas de reforço, o sistema é capaz de realizar todos os 11 cordões de solda primários da estrutura principal, bem como o passe de raiz único, garantindo penetração completa e uniforme. Além disso, ele executa com eficiência a soldagem de tampas e juntas de canto, proporcionando soldas consistentes e de alta qualidade em todos os pontos críticos de conexão. Ao automatizar essas operações essenciais de soldagem, o equipamento garante alinhamento preciso, qualidade de solda uniforme e maior resistência estrutural, tornando-o ideal para a produção de protótipos de base de torre, conforme ilustrado nas figuras anexas.
