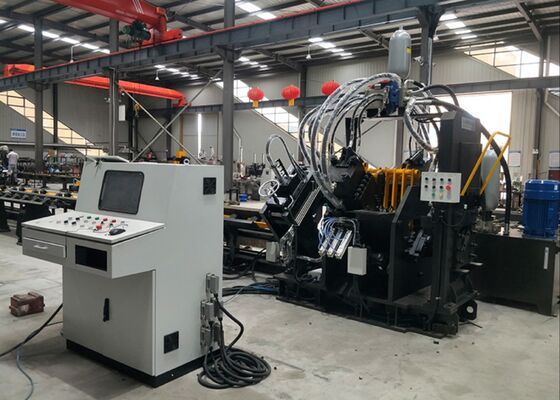

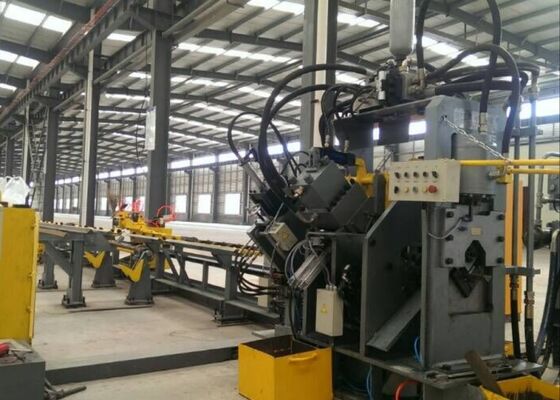

Modelo JNC2020 Linha de produção de corte por perfuração de ângulo por CNC 32x7x3m Dimensão geral
Introdução ao produto:
A linha de produção de aço de ângulo CNC de alta velocidade da série JNC para perfuração, marcação e corte é composta principalmente por um módulo de perfuração, módulo de marcação, módulo de corte, transportador transversal,transportador rotativo, transportador de alimentação, transportador de descarga, carro de alimentação CNC, sistema hidráulico, sistema elétrico, sistema pneumático e outros componentes.Esta linha de produção foi concebida principalmente para o processamento automatizado de aço angular no setor de fabricação de torres.O processo de produção é totalmente controlado numéricamente, garantindo uma operação fácil de usar, permitindo uma produção automática, de alta precisão, multi-modelo e em larga escala.
Parâmetros do produto:
| Modelo |
JNC2020 |
| Tamanho do ângulo (mm) |
50x50x4~ |
| 200x200x20 |
| Max. Punção (Dia. х Thi.) (mm) |
Φ26х20 |
| Força de perfurar (kN) |
1000/1200 |
| Força de marcação (kN) |
1000/1200 |
| Força de corte (kN) |
2200/4300 |
| Comprimento máximo do espaço em branco (m) |
14 |
| Comprimento máximo do acabado (m) |
12 |
| Punções por lado |
3 |
| Grupo de letras de marcação |
4 |
| Número de letras por grupo |
18 |
| Tamanho de caracteres ((mm) |
14x10x19 |
| Acessórios para máquinas de corte |
3 |
| Modo de corte |
Com lâmina dupla ou com lâmina única |
| Método de arrefecimento |
Refrigerador de água/refrigerador de ar/refrigerador de óleo |
| Velocidade máxima de alimentação (m/min) |
80 |
| Modo de programação |
Software de elevação ou programação de instruções |
| Dimensão global(m) |
Cerca de 32x7x3 |
| Os parâmetros acima podem ser ajustados e alterados de acordo com as exigências específicas do cliente. |
Características do produto:
1A máquina de perfuração CNC de aço é equipada com dois ou três módulos de perfuração, cada um capaz de acomodar três tamanhos de perfuração distintos.Estes módulos de perfuração são gerenciados com precisão através de controle numérico (NC) para ajustar com precisão as posições de perfuraçãoA máquina suporta punção de buracos circulares e ovais. Suas operações de alimentação e punção de alta velocidade melhoram significativamente a eficiência de produção.A capacidade de produção atinge 9 ‰ 10 toneladas durante um turno de trabalho de oito horas.
2A unidade de marcação da máquina de perfuração por ângulo CNC está incluída numa estrutura robusta e rígida.com uma largura máxima não superior a 50 mm,Além disso, está disponível um método de marcação de discos com 10 linhas, que seleciona automaticamente caracteres sem intervenção manual, melhorando substancialmente a eficiência da marcação.

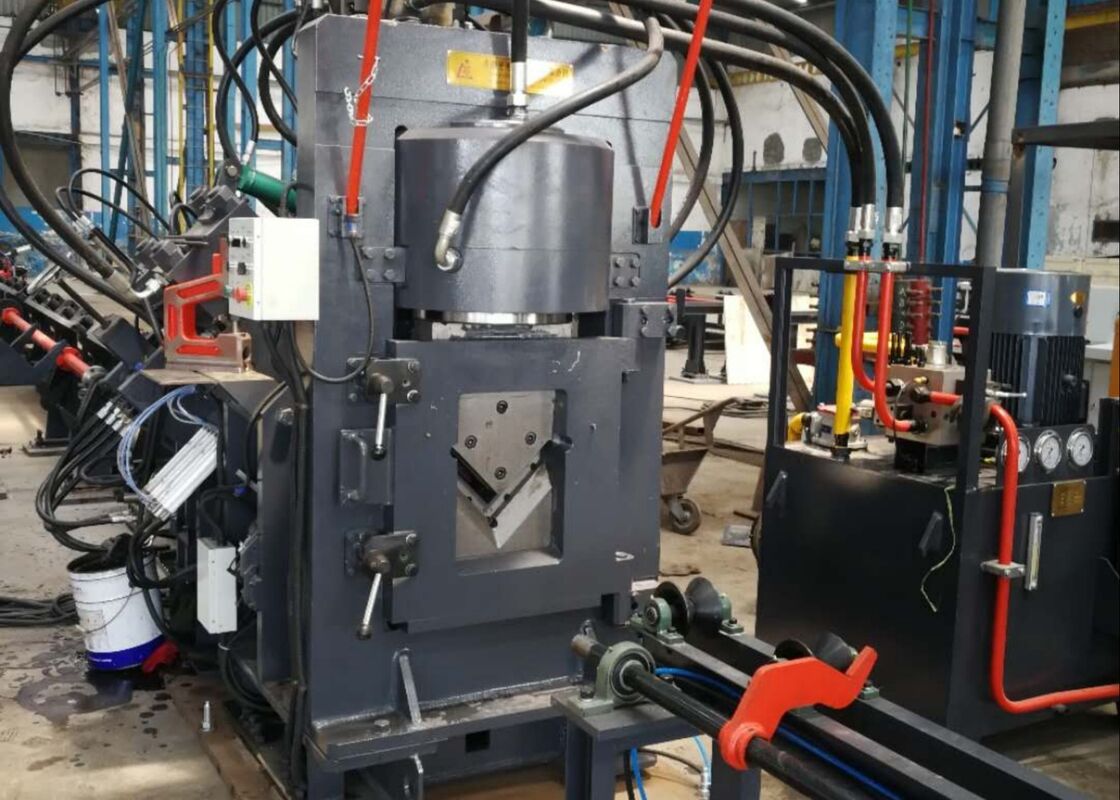

3A máquina de corte de aço CNC é equipada com um módulo de corte de uma única lâmina, notável pela sua força de corte excepcional.Produzindo uma superfície de corte lisa e precisaA caixa da lâmina apresenta uma configuração de porta aberta, permitindo uma substituição rápida e segura da lâmina.
4A tabela de material horizontal transporta de forma eficiente o aço de ângulo para o rack de material rotativo, acionado por um motor e um redutor.Este sistema garante que o aço ângulo está firmemente posicionado no transportador de alimentação para operações subsequentes.
5A peça de trabalho é seguramente amarrada e transportada por um carrinho de alimentação CNC, garantindo um posicionamento preciso.com retorno fornecido por um codificador fotoelétrico, operando num sistema de controlo de circuito fechado.
6A máquina de punção e marcação de aço CNC é accionada por um sistema hidráulico que alimenta as operações de punção, marcação e corte.Dispõe de uma estação hidráulica de alta velocidade com um acumulador integrado, e as linhas hidráulicas utilizam acessórios de tipo ferrule, garantindo desempenho livre de fugas, permitindo uma fácil substituição e manutenção.Os blocos de válvulas hidráulicas primárias são fornecidos pela renomada marca Atos, garantindo um sistema hidráulico fiável e eficiente.
7A estação hidráulica oferece várias opções de arrefecimento, incluindo arrefecimento por água, arrefecimento por ar ou arrefecimento por óleo.Os clientes podem selecionar o método de arrefecimento mais adequado de acordo com as suas necessidades operacionais específicas.
8O sistema de controlo é constituído principalmente por um computador host, PLC, servomotores, interruptores de detecção externos e outros componentes essenciais.e o sistema gera automaticamente o programa de processamento correspondente. Ele também é capaz de ler DXF, NC e outros formatos de arquivo produzidos por software CAD. O computador hospedeiro possui uma interface humano-máquina fácil de usar,fornecendo visualização intuitiva e operação diretaSuporta funcionalidades como exibição gráfica da peça de trabalho, armazenamento extensivo de dados, visualização de dados de posição e notificações de alarme de falha.
Estas amostras, que refletem as especificações normalizadas e as condições de processamento típicas da indústria das torres de aço angular, permitem aos utilizadores avaliar directamente a qualidade de processamento, a precisão, a qualidade e a eficiência do equipamento.e artesanatoFornecem uma referência tangível para avaliar o desempenho da máquina e a sua adequação a exigências de produção particulares, facilitando assim o acesso a informações,tomada de decisões baseada em dados para futuras aplicações.
Na construção de linhas de transmissão de ultra-alta tensão (UHV), onde as torres devem suportar condições meteorológicas severas e cargas pesadas,Este equipamento desempenha um papel fundamental no processamento dos componentes de aço angular que formam a estrutura primária das torres- Realiza eficientemente operações de perfuração e perfuração no aço de ângulo utilizado para corpos de torre, braços cruzados e outros elementos estruturais-chave,garantir dimensões precisas e conexões seguras que mantenham a estabilidade e integridade geral das torres.
