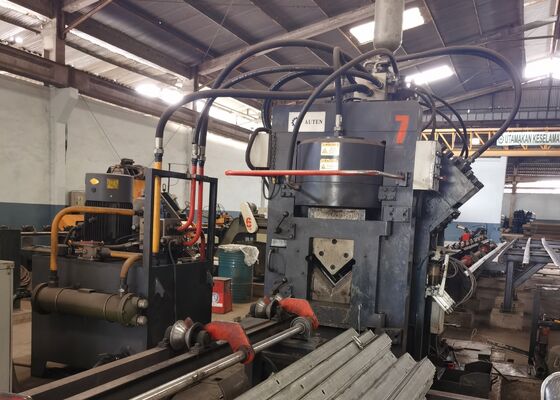

Modelo JNC2020 Máquina automática de corte por perfuração CNC para produção de aço racionalizado

Modelo JNC2020 Máquina automática de corte por perfuração CNC para produção de aço racionalizado

Introdução ao produto:

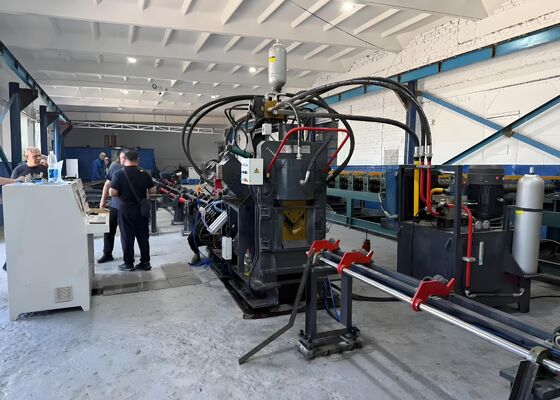

A linha de produção de aço CNC de ângulo de alta velocidade da série JNC para perfuração, marcação e corte é constituída principalmente por uma unidade de perfuração, uma unidade de marcação, uma unidade de corte, um transportador transversal,transportador rotativo, transportador de alimentação, transportador de descarga, carro de alimentação CNC, sistema hidráulico, sistema elétrico, sistema pneumático e componentes auxiliares adicionais.Esta linha de produção é projetada especificamente para o processamento automatizado de aço angular na indústria de fabricação de torresTodo o processo de produção é totalmente regido por controle numérico, garantindo uma operação intuitiva.

Parâmetros do produto:

Características do produto:

1A máquina de perfuração CNC de aço é equipada com duas ou três unidades de perfuração, cada uma capaz de acomodar três tamanhos de perfuração diferentes.Estas unidades de perfuração são controladas com precisão através de controlo numérico (NC) para garantir um posicionamento preciso durante as operações de perfuraçãoA máquina é capaz de executar punção de buracos circulares e ovais. Suas funções de alimentação e punção de alta velocidade aumentam significativamente a eficiência de produção.a produção pode atingir 9 ‰ 10 toneladas num turno de oito horas.

2A unidade de marcação da máquina de perfuração CNC de aço é instalada num quadro robusto e rígido.com posições de digitação totalmente ajustáveisAlém disso, está disponível um método de marcação de disco de 10 linhas, que seleciona automaticamente os caracteres sem intervenção manual, melhorando consideravelmente a eficiência da marcação.

3A máquina de corte de aço de ângulo CNC está equipada com um módulo de corte de uma única lâmina, reconhecido pela sua força de corte superior.fornecendo uma superfície de corte lisa e altamente precisaO invólucro da lâmina apresenta um design de porta aberta, facilitando a substituição rápida e segura da lâmina.

4A tabela de material horizontal transfere de forma eficiente o aço angular para o rack de material rotativo, alimentado por um motor e um redutor.Este sistema garante que o aço ângulo está bem posicionado no transportador de alimentação para processamento subsequente.

5A peça de trabalho é firmemente amarrada e transportada por um carrinho de alimentação CNC, garantindo um posicionamento preciso.com retorno fornecido por um codificador fotoelétrico, operando sob um sistema de controlo de circuito fechado.

6A máquina de punção e marcação de aço CNC é alimentada por um sistema hidráulico que conduz as operações de punção, marcação e corte.É equipado com uma estação hidráulica de alta velocidade com um acumulador integrado, e as linhas hidráulicas utilizam acessórios de tipo ferrule, garantindo um desempenho livre de fugas, permitindo uma conveniente substituição e manutenção.Os principais blocos de válvulas hidráulicas são fornecidos pela renomada marca Atos, proporcionando um sistema hidráulico fiável e eficiente.

7A estação hidráulica oferece várias opções de arrefecimento, incluindo arrefecimento por água, arrefecimento por ar ou arrefecimento por óleo.Os clientes podem escolher o método de arrefecimento mais adequado com base nas suas necessidades operacionais específicas.

8O sistema de controlo é constituído principalmente por um computador host, PLC, servomotores, interruptores de detecção externos e outros componentes essenciais.e o sistema gera automaticamente o programa de usinagem correspondente. Ele também suporta a leitura de DXF, NC e outros formatos de arquivo gerados por software CAD. O computador hospedeiro possui uma interface humano-máquina intuitiva, fornecendo visualização clara e operação fácil.Ele oferece recursos como exibição gráfica da peça de trabalho, armazenamento de dados abrangente, visualização de dados de posição e notificações de alarme de falha.

Estas amostras, que representam especificações normalizadas e condições de processamento típicas da indústria das torres angulares de aço, permitem aos utilizadores avaliar directamente a qualidade de processamento dos equipamentos.precisãoOs resultados do estudo foram apresentados em conjunto com os resultados da análise de desempenho da máquina e da sua adequação às necessidades específicas da produção.tomada de decisões baseada em dados para aplicações potenciais.

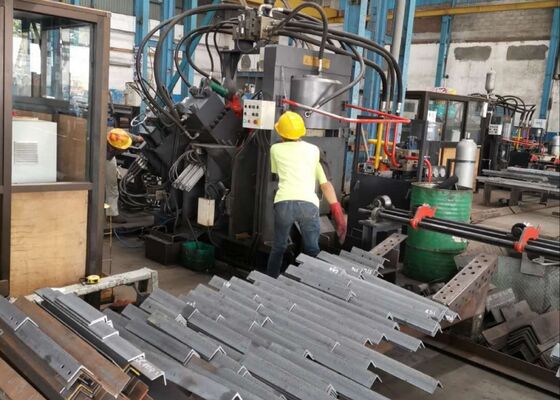

Na construção de linhas de transmissão de ultra-alta tensão (UHV), onde as torres devem suportar condições meteorológicas extremas e cargas substanciais,Este equipamento desempenha um papel vital no processamento dos componentes de aço de ângulo que formam a estrutura primária das torres- Realiza eficientemente operações de perfuração e perfuramento no aço de ângulo utilizado para os corpos das torres, braços cruzados e outros elementos estruturais críticos,garantir dimensões precisas e conexões seguras que mantenham a estabilidade geral e a integridade estrutural das torres.
