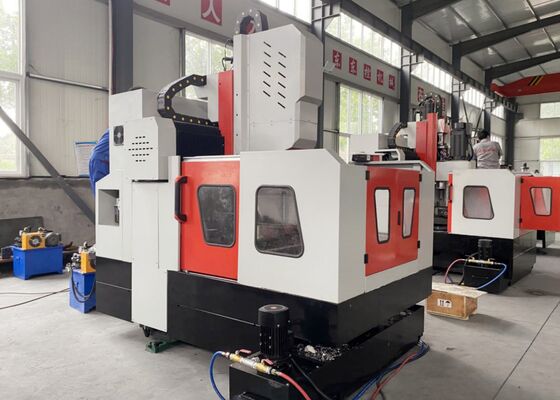

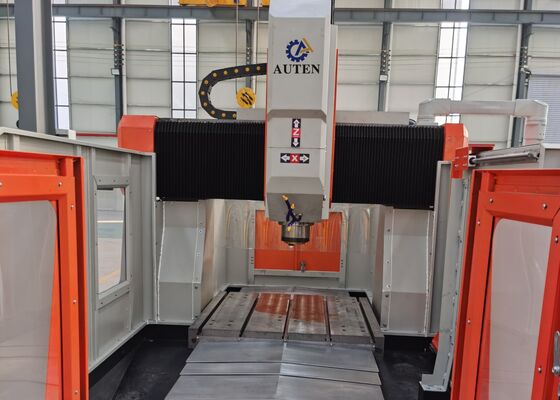

Modelo PHD1010 Mesa de trabalho fixa Máquina de perfuração CNC, fresagem, perfuração e perfuração ≤ 180 mm Espessura da perfuração

Espessura de batida de trituração da broca da máquina de batida ≤180mm da perfuração do CNC da mesa de trabalho fixa modelo PHD1010

Introdução do produto:

A máquina foi projetada principalmente para perfurar placas e flanges de tubos, acomodando diâmetros de furo de até φ80 mm. Suas principais capacidades incluem perfuração, alargamento, mandrilamento, rosqueamento, chanframento e fresamento. É compatível com brocas de metal duro e padrão. O sistema de controle CNC é intuitivo, garantindo facilidade de operação. A máquina oferece consistentemente excelente precisão e desempenho.

Configuração do produto:

Recursos do produto

1. A estrutura da máquina e a viga transversal são fabricadas a partir de estruturas de aço soldadas e passam por um tratamento térmico de envelhecimento abrangente para garantir alta precisão. A mesa de trabalho, a mesa deslizante transversal e o aríete são construídos em ferro fundido, proporcionando maior durabilidade e estabilidade estrutural.

2. O sistema de servo acionamento duplo em ambos os lados do eixo X garante movimento preciso e sincronizado do pórtico, mantendo excelente esquadria entre os eixos Y e X.

3. A mesa de trabalho é fabricada em ferro fundido, garantindo um desempenho estável e confiável.

4. O fuso de perfuração é do tipo BT40 rígido e de alta precisão, equipado com um sistema de resfriamento interno para operação eficiente e trocas convenientes de ferramentas. O fuso opera em velocidades que variam de 30 a 3000 rpm.

5. Dois sistemas de remoção de sucata do tipo placa-corrente são instalados em cada lado da mesa de trabalho. Esses sistemas coletam sucata e líquido refrigerante, permitindo a reciclagem eficiente do fluido refrigerante.

6. A máquina está equipada com sistemas de refrigeração duplos – interno e externo – ambos fornecendo pressão e fluxo adequados. Ele também incorpora dispositivos de monitoramento do nível do líquido refrigerante para garantir lubrificação e resfriamento adequados das ferramentas de perfuração.

7. A máquina possui um sistema de lubrificação automática que fornece lubrificação consistente e confiável para componentes móveis críticos, incluindo trilhos-guia, parafusos de esferas e rolamentos de rolos, prolongando assim a vida útil dessas peças essenciais.

8. O sistema de controle CNC é o modelo 828D, fornecendo funcionalidade abrangente, programação CAD-CAM automática, operação intuitiva, bem como alertas automáticos e compensação de erros.

9. A máquina incorpora componentes críticos provenientes de marcas reconhecidas mundialmente, incluindo trilhos de guia de rolos lineares, parafusos de esferas, servomotores e drivers, fuso, sistema de controle CNC, bombas hidráulicas, válvulas e bombas de resfriamento. Isso garante excelente confiabilidade e desempenho operacional estável.

A máquina de corte de placas CNC tipo pórtico é um sistema industrial durável, cuidadosamente projetado para usinagem precisa de componentes em formato de placa e elementos estruturais. Ele é configurado especificamente para lidar com peças de trabalho como flanges, discos, anéis e placas planas, desde que a espessura do material esteja dentro da faixa de usinagem efetiva especificada pela máquina.

Em instalações de fabricação de estruturas de aço, esta furadeira de placas realiza operações precisas de perfuração e fresamento em placas estruturais e elementos de conexão, fornecendo uma base confiável para a montagem de estruturas de aço robustas. Na indústria de energia eólica, ela oferece usinagem de alta precisão para torres e flanges de turbinas eólicas – processos críticos que garantem que esses componentes possam suportar condições ambientais adversas, incluindo ventos fortes e variações de temperatura. Em aplicações de construção de pontes, a máquina processa vigas e suportes de pontes, facilitando a criação de conexões estáveis ​​e duráveis, capazes de suportar cargas dinâmicas durante toda a vida útil da ponte.
