50х50х4~200х200х20mm Tamanho do ângulo Máquina automática de corte por perfuração CNC com 3 eixos CNC

50х50х4~200х200х20mm Tamanho do ângulo Máquina automática de corte por perfuração CNC com 3 eixos CNC

Introdução ao produto:

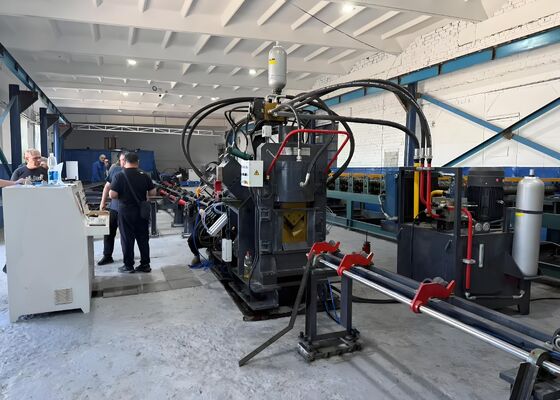

A linha de produção de aço CNC de ângulo de alta velocidade da série JNC para perfurar, marcar e cortar consiste principalmente de um sistema de perfurar, sistema de marcação, sistema de corte, sistema de transporte transversal,Sistema de transporte rotativo, transportador de alimentação, transportador de descarga, carro de alimentação CNC, sistema hidráulico, sistema de controlo elétrico, sistema pneumático e outros equipamentos auxiliares.Esta linha de produção é especialmente concebida para o processamento automatizado de aço angular utilizado na indústria de fabricação de torres. Todo o fluxo de trabalho de produção é controlado por um sistema CNC, proporcionando uma operação fácil de usar e permitindo uma automação, alta precisão, multi-especificação,e capacidades de produção em massa.

Parâmetros do produto:

Características do produto:

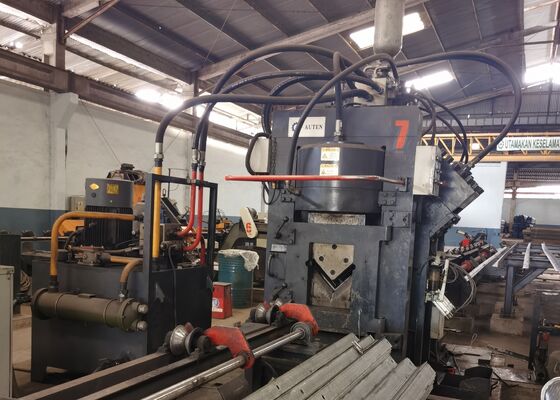

1A máquina de perfuração CNC de aço é equipada com duas ou três estações de perfuração, sendo que cada estação é concebida para suportar três diâmetros de perfuração diferentes.Todas as estações de perfuração são operadas sob controle CNC para garantir um posicionamento preciso durante todo o processo de perfuraçãoO equipamento é capaz de processar furos redondos e de ranhuras. Apresentando uma alimentação de alta velocidade e desempenho de punção, a máquina melhora substancialmente a produtividade da produção.Para aço de ângulo de 50 × 50 × 4 mm, a capacidade de processamento pode atingir aproximadamente 9 ‰ 10 toneladas num turno de trabalho de oito horas.

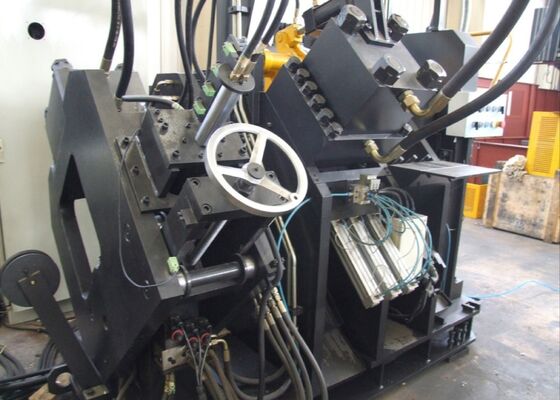

2A secção de marcação da máquina CNC de perfuração de aço angular está integrada numa estrutura de quadro robusta e altamente rígida.que podem ser selecionados automaticamente através de controlo programado, com posições de caracteres totalmente ajustáveis. Além disso, a máquina adota um sistema de marcação de disco rotativo de 10 linhas que permite a selecção automática de caracteres sem operação manual,Melhorar significativamente a produtividade da marcação e a eficiência operacional.

3A máquina de corte CNC de aço em ângulo adota um sistema de corte de uma única lâmina, oferecendo uma capacidade de corte excepcional.garantindo um acabamento de corte limpo e altamente precisoO conjunto da lâmina é concebido com uma estrutura de porta de acesso aberto, permitindo uma substituição conveniente e segura da lâmina.

4A mesa de transporte transversal transfere o aço de ângulo suavemente para a plataforma de transporte rotativa através de um motor e um sistema de transmissão da caixa de velocidades.Este mecanismo garante a colocação estável do aço angular no transportador de alimentação para operações contínuas a jusante.

5A peça de trabalho é seguramente mantida e transportada pelo carro de alimentação CNC, garantindo um posicionamento preciso durante todo o ciclo de processamento.O carrinho de alimentação é alimentado por um servomotor e monitorizado por um sistema de retroalimentação do codificador fotoelétrico, operando numa configuração de controlo de circuito totalmente fechado.

6A máquina de punção e marcação de aço de ângulo CNC utiliza um sistema de acionamento hidráulico para executar funções de punção, marcação e corte.É equipado com uma unidade de potência hidráulica de alta eficiência integrada com um sistema de acumulaçãoAs condutas hidráulicas adotam conectores do tipo ferrule, garantindo um excelente desempenho de vedação, permitindo uma fácil substituição e manutenção.Os blocos hidráulicos primários são fornecidos pela renomada marca Atos, assegurando o funcionamento estável e a elevada fiabilidade do sistema hidráulico.

7A unidade de potência hidráulica suporta várias configurações de arrefecimento, incluindo sistemas de arrefecimento por água, arrefecimento por ar e arrefecimento por chiller de óleo.Os clientes podem escolher a solução de arrefecimento mais adequada em função das suas condições de produção e das suas exigências operacionais..

8O sistema de controlo é constituído principalmente por um computador industrial, um sistema PLC, motores de servocondução, interruptores de detecção externos e outros componentes-chave.Após o operador introduzir as especificações de processamento, o sistema cria automaticamente o programa de usinagem necessário.O computador industrial está equipado com uma interface homem-máquina fácil de usarO sistema fornece funções que incluem visualização gráfica da peça de trabalho, gestão extensiva de dados, visualização de localização,e indicação automática de alarme de avaria.

Estas amostras, que refletem as especificações normalizadas e os requisitos comuns de processamento na indústria das torres de aço angular, permitem aos utilizadores avaliar directamente a precisão de usinagem do equipamento.Qualidade da transformação, e normas de fabrico. Fornecem uma base prática para avaliar o desempenho operacional e a adequação da máquina a aplicações de produção específicas,Assim, ajudar os clientes a tomar decisões de investimento precisas e bem informadas..

Na construção de linhas de transmissão de ultra-alta tensão (UHV), onde as torres devem suportar condições ambientais severas e cargas estruturais pesadas,Este equipamento desempenha um papel crucial no processamento dos componentes de aço de ângulo utilizados na estrutura principal da torreRealiza operações de perfuração e perfuração de alta eficiência no aço de ângulo aplicado aos corpos das torres, braços cruzados e outras secções estruturais importantes,assegurando dimensões precisas e conexões conjuntas confiáveis que mantêm a resistência geral, estabilidade e confiabilidade estrutural das torres.
