Dimensão multifuncional da máquina 32x7x3m da fabricação de aço do ângulo do CNC do tamanho do caráter de 14x10x19mm

14x10x19mm Tamanho de caracteres Máquina de fabricação de aço CNC multifuncional de ângulo 32x7x3m Dimensão

Introdução ao produto:

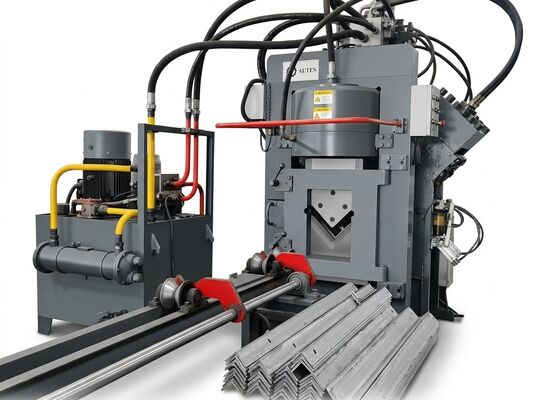

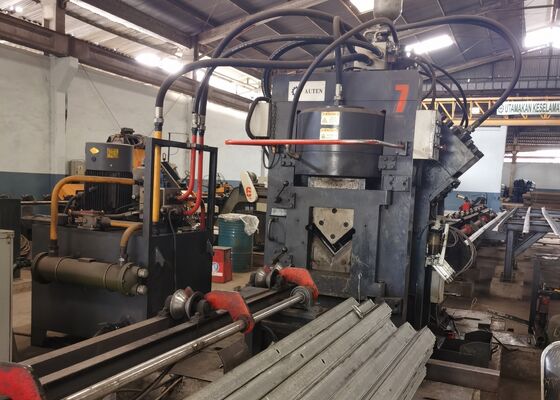

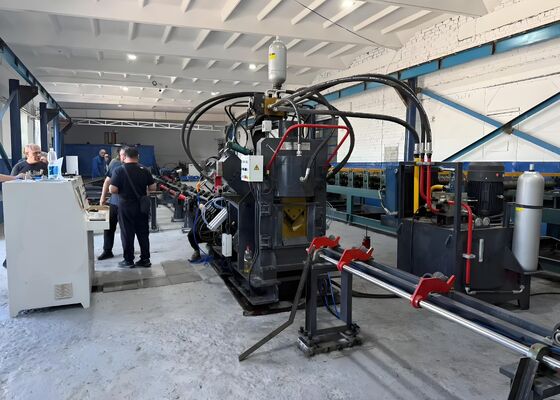

A linha de produção de aço de ângulo CNC de alta velocidade da série JNC integra processos de perfuração, marcação e corte, constituídos por unidade de perfuração, unidade de marcação, unidade de corte, sistema de transporte transversal,Sistema de transporte rotativo, transportador de alimentação, transportador de descarga, carro de alimentação CNC, sistema hidráulico, sistema de controlo elétrico, sistema pneumático e outros dispositivos auxiliares.Fabricação a partir de aço ou aço carbono, todo o processo de produção é gerido centralmente por um sistema de controlo CNC.Produção em lotes de peças de aço angular.

Parâmetros do produto:

Características do produto:

1O equipamento de perfuração de aço CNC é configurado com duas a três estações de perfuração, e cada estação é compatível com três especificações de abertura de perfuração diferentes.Todas as estações de perfuração adotam controle CNC programável completo para garantir posicionamento consistente e preciso durante todo o processo de perfuraçãoA máquina é capaz de mecanizar furos redondos e furos em ranhuras para satisfazer diversas demandas de processamento.O equipamento proporciona uma eficiência de produção significativamente melhoradaNo processo de aço de ângulo 50×50×4 mm, a capacidade de produção diária pode atingir 9 a 10 toneladas por turno de trabalho de 8 horas.

2. O módulo de marcação da máquina de processamento de aço CNC é montado numa estrutura integrada de estrutura de alta rigidez.que suportam comutação automática baseada em programa e ajuste completo das posições dos caracteresAlém disso, o equipamento adota um mecanismo de marcação de disco rotativo de 10 estações, realizando a selecção de caracteres totalmente automática sem intervenção manual,que melhore efetivamente a eficiência da marcação e a produtividade operacional global.

3A unidade de corte de aço de ângulo CNC adota uma estrutura de corte de uma única lâmina com desempenho de corte superior.O processo de corte obtém perda de material zero, proporcionando superfícies de corte lisas e alta precisão dimensionalO conjunto de lâminas é concebido com uma estrutura de porta de acesso aberto, facilitando a substituição segura, conveniente e rápida da lâmina e a manutenção diária.

4A plataforma de transporte transversal adota a configuração de condução do motor e da caixa de engrenagens para transferir as peças de aço angular de forma constante para a estrutura de transporte rotativa.Esta concepção estrutural garante a posição estável da peça no transportador de alimentação e garante o funcionamento contínuo e estável dos procedimentos de produção subsequentes.

5As peças de trabalho são firmemente apertadas e transportadas com precisão pelo carrinho de alimentação CNC para manter um posicionamento preciso durante todos os procedimentos de processamento.O carrinho de alimentação é accionado por um servomotor de alto desempenho e equipado com um dispositivo de retroalimentação do codificador fotoelétrico, formando um sistema de controlo de circuito fechado completo para assegurar uma alimentação e um posicionamento de elevada precisão.

6O equipamento de perfuração e marcação de aço de ângulo CNC adota acionamento hidráulico para completar as operações de perfuração, marcação e corte.É equipado com uma unidade de potência hidráulica de alta eficiência integrada com um acumulador de armazenamento de energiaTodas as condutas hidráulicas adotam acessórios de ligação de tipo ferrule, que apresentam um desempenho de vedação fiável e uma desmontagem conveniente para manutenção e substituição.Os blocos de colectores hidráulicos de núcleo são fornecidos pela marca Atos, assegurando o funcionamento estável e a fiabilidade a longo prazo de todo o sistema hidráulico.

7A unidade de potência hidráulica suporta vários modos de arrefecimento, incluindo arrefecimento por água, arrefecimento por ar e arrefecimento por chiller de óleo.Os clientes podem selecionar a solução de arrefecimento ideal com base nas condições reais de produção no local e nos requisitos operacionais.

8O sistema de controlo central é composto por computador industrial, controlador PLC, unidades de servo-acionamento, interruptores de sensores externos e outros componentes-chave.O sistema pode gerar automaticamente os programas de usinagem correspondentesO computador industrial é equipado com uma interface de interação homem-máquina humanizada, que permite que os usuários de computadores de computadores de computadores de computadores de computadores de computadores de computadores de computadores de computadores de computadores de computadores de computadores de computadores de computadores de computadores.Realização de operações simples e monitoramento de processos intuitivoO sistema integra múltiplos módulos funcionais, incluindo a exibição gráfica da peça de trabalho, a gestão de dados em massa, a exibição do estado de posicionamento e o aviso automático de alarme de falha.

As amostras de peças de trabalho processadas cumprem as normas de especificação convencionais e os requisitos gerais de processamento da indústria de torres de aço angular,Permitindo aos clientes verificar intuitivamente a precisão de usinagem do equipamento, qualidade de processamento e nível de fabrico. Estas amostras fornecem critérios de referência credíveis para avaliar o desempenho operacional dos equipamentos e a adaptabilidade da produção,permitir que os clientes tomem decisões de investimento objetivas e precisas.

Na construção de linhas de transmissão de ultra-alta tensão (UHV), as torres de energia precisam suportar condições ambientais extremas e cargas mecânicas pesadas.Este equipamento de processamento profissional serve como instalação de produção principal para a usinagem de componentes de aço de ângulo das principais estruturas da torre, fornecendo soluções de processamento altamente eficientes e de alta precisão para projetos de fabricação de torres UHV.
