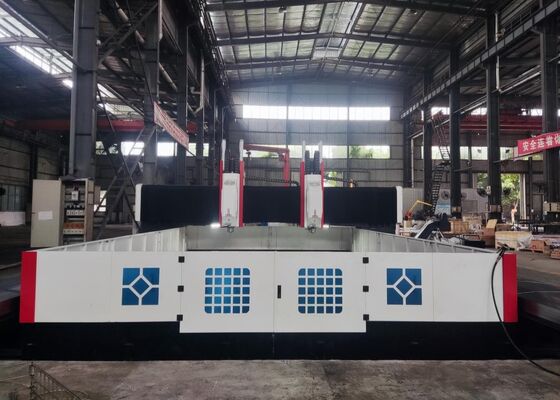

Máquina móvel CNC de perfuração e fresagem de alta velocidade de grande tamanho com função de toque
Introdução ao produto:
Esta máquina é um sistema móvel de perfuração e fresagem CNC de alta velocidade de tipo pórtico.Máquinas de secagemA máquina é controlada por um sistema de controlo de autocarro KND ou CNC, proporcionando uma operação simples.Alta automação, excelente precisão de usinagem e forte adaptabilidade para a produção de lotes pequenos a médios com diversos tipos de peças de trabalho.
Configuração do produto:
| Modelo |
PHD4080 |
| Tamanho da peça |
LxW (mm) |
4000x8000 |
| Largura da ranhura em T da bancada de trabalho (mm) |
28 |
| Cabeça de potência de perfuração |
Qty. |
1 ou 2 |
| Espinhas cónicas |
BT2 serviços de informação |
| Diâmetro máximo da perfuração (mm) |
Φ90 |
| Espessura máxima (mm) |
≤ 300 |
| Diâmetro do toque |
M3-M36 |
| Velocidade do fuso (r/min) |
30 ~ 3000 |
| Potência do motor do servo-fuso (kW) |
22/30/37 |
| Movimento lateral da cabeça de propulsão (eixo X) |
Corrente horizontal máxima (mm) |
4000 |
| Velocidade de movimento lateral (r/min) |
0 ~ 6 |
| Potência do servomotor para movimento lateral (kW) |
3.6 |
| Movimento longitudinal do pórtico (eixo Y) |
Duração máxima de alimentação (mm) |
8000 |
| Velocidade de movimento da alimentação (m/min) |
0 ~ 6 |
| Potência do servomotor de alimentação (kW) |
3.6/5.5 |
| Movimento de alimentação vertical do carvalho (eixo Z) |
Max. curso (mm) |
1400 |
| Velocidade de deslocamento (m/min) |
0 ~ 4 |
| Potência do servomotor (kW) |
3.6 |
| Precisão de posicionamento em três eixos |
X/Y/Z/A/B/C (mm) |
±0,015/1000 |
| Precisão de posicionamento repetido em três eixos |
X/Y/Z/A/B/C (mm) |
± 0,01/1000 |
| Sistema elétrico |
Sistema CNC |
FAGOR/KND/GSK |
| Mudança de ferramentas |
Tipo de disco (opcional) |
24 posições de ferramentas |
| Tamanho global |
LxWxH (m) |
13x6.9x6.2 |
Características do produto

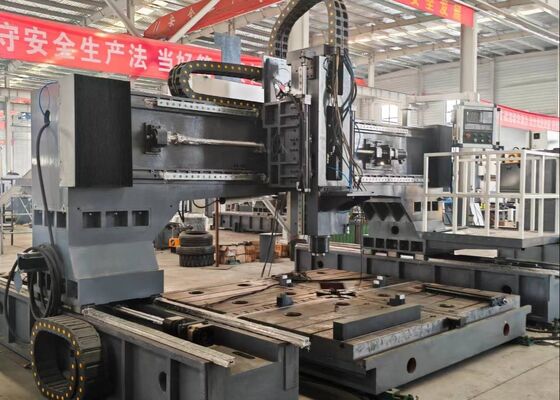

1O equipamento é constituído principalmente por uma base de máquina, uma mesa de trabalho, um pórtico de viagem, uma cabeça de perforação e de fresagem vertical, um sistema hidráulico, um sistema pneumático, um sistema de arrefecimento,sistema de lubrificação centralizado, sistema de controlo elétrico e sistema de evacuação automática de chips.
2Nesta série de máquinas, a mesa de trabalho e o pórtico são estruturados de forma independente, com o pórtico movendo-se ao longo de duas vias de base.Esta configuração melhora muito a estabilidade e precisão da usinagem, garantindo ao mesmo tempo um alto desempenho de carga.
3A mesa de trabalho é fabricada em ferro fundido cinza de qualidade superior, garantindo uma excelente rigidez, durabilidade e fiabilidade operacional a longo prazo.
O leito da máquina e a mesa de trabalho são ambos fabricados em ferro fundido cinzento de alta resistência (HT300) e são submetidos a um tratamento térmico de dupla temperação para aliviar a tensão.Para eliminar a ressonância de vibração durante as operações de perfuração e prolongar a vida útil das ferramentas de carburo, é adotado um projecto de estrutura separada entre a cama e a mesa de trabalho.
1O sistema integrado de remoção automática de chips e de circulação de refrigerante reduz efetivamente o tempo não produtivo e reduz a intensidade de trabalho do operador.Os operadores só são obrigados a realizar o carregamento e descarregamento das peças de trabalho e a substituição das ferramentas..
2A máquina está equipada com um fuso de alta precisão BT50 fabricado em Taiwan, com capacidade de arrefecimento interno e compatibilidade com brocas de carburo.Um cilindro pneumático de ferramentas é incorporado para facilitar mudanças rápidas de ferramentasO motor do fuso de alta potência é accionado através de uma transmissão de correia síncrona servo-controlada, permitindo uma ampla gama de velocidades e um binário estável.
3Esta máquina de perfuração CNC foi especificamente concebida com base nas características da peça de trabalho e nos requisitos de precisão.garantir um desempenho óptimo de usinagemSe os padrões de buracos são circulares ou lineares, o sistema completa as operações de forma eficiente e precisa, proporcionando uma solução de produção altamente rentável.

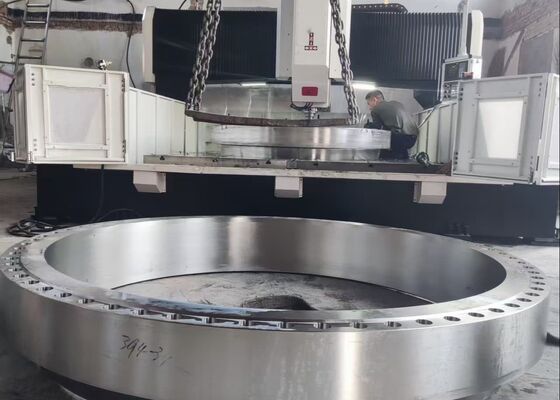

A máquina de perfuração de placas de pórtico CNC é uma solução industrial pesada projetada especificamente para a usinagem de alta precisão de componentes e peças estruturais de tipo placa.É otimizado para processar peças de trabalho como flanges, discos, anéis e chapas planas, desde que a espessura do material permaneça dentro do intervalo de usinagem eficaz da máquina.
Em instalações de fabrico de estruturas de aço, esta máquina de perfuração de chapas realiza perfurações e fresagens precisas em chapas estruturais e elementos de ligação,que formam uma base fiável para a montagem do quadro de açoNa indústria eólica, fornece usinagem de alta precisão para torres de turbinas eólicas e componentes de flange,Garantir a integridade estrutural em condições ambientais severas, como ventos fortes e variações de temperaturaNo domínio da construção de pontes, o equipamento é utilizado para mecanizar vigas de pontes e componentes de apoio,assegurar articulações fortes e duráveis capazes de suportar cargas dinâmicas durante toda a longa vida útil da estrutura.
