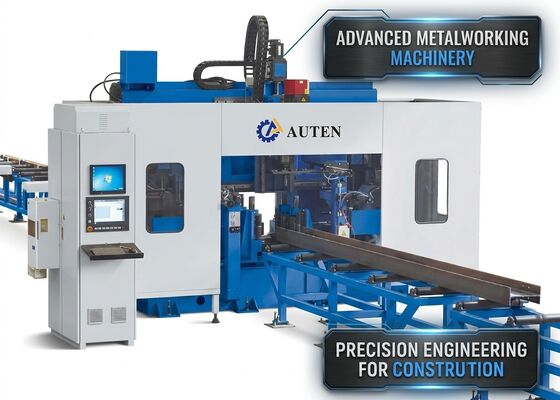

55KW Potência total Máquina de perfuração Cnc I Beam Sawing Processing Machine Line 3 Revista de ferramentas
Indústria de aplicação:
Esta máquina-ferramenta é construída especialmente para operações de perfuração em perfis de aço de secção H. Equipada com três fendões de perfuração de alta velocidade, ela oferece uma precisão de usinagem excepcional.desempenho confiávelComo uma peça chave de equipamento para a indústria siderúrgica estrutural, é amplamente utilizado na construção de edifícios, fabricação de pontes, torres de transmissão de energia,estruturas de rede, e várias outras aplicações na fabricação de aço.
Especificações:
| Modelo |
BHD700/3 |
| H Faixa de largura do feixe (mm) |
100 ~ 700 |
| H Faixa de altura do feixe (mm) |
100 ~ 500 |
| Intervalo de largura do canal de aço (mm) |
100 ~ 700 |
| Intervalo de altura do aço do canal (mm) |
100 ~ 250 |
| Espessura máxima da peça (mm) |
40 |
| Comprimento máximo da peça (m) |
12 ou 15 (opcional) |
| Qty do fuso de perfuração. |
Total de 3 fusos, um fusão na unidade superior, lado esquerdo e lado direito, respectivamente |
| Fundição de buracos de fuso |
BT2 serviços de informação |
| Diâmetro máximo da perfuração (mm) |
40 |
| Potência do motor do fuso (kW) |
A Bíblia, 15/11 |
| Velocidade do fuso (r/min) |
100 ~ 3000 |
| Velocidade de alimentação do fuso (m/min) |
0 ~ 10 |
| Velocidade de alimentação no eixo X (m/min) |
0 ~ 20 |
| Quantidade de carregador de ferramentas |
3 |

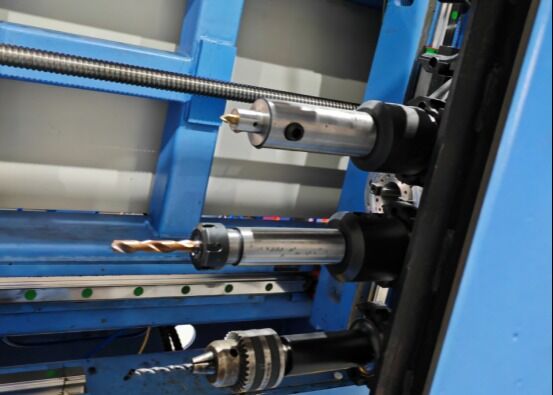

| Tipo e capacidade do carregador de ferramentas |
Tipo de linha, 3x4 (facultativo) |
| Unidade de marcação (opcional) |
Tipo de disco, 36 caracteres, tamanho de caracteres Φ10 mm |
| Sistema CNC |
Alemão, Japão, China |
| Método de arrefecimento |
Refrigeração por pulverização, refrigeração interna + refrigeração externa |
| Tamanho global da máquina (m) |
Cerca de 33x5,5x3.5 |
| Potência total(kW) |
Cerca de 55 anos. |
| Os parâmetros acima podem ser ajustados e alterados de acordo com as exigências específicas do cliente. |
Componentes de máquinas de perfuração CNC
A linha de produção de perfuração CNC é composta principalmente pela estrutura principal da máquina, sistema de alimentação CNC, transportador de saída, sistema de refrigeração, unidade hidráulica, sistema pneumático, sistema de lubrificação,Sistema de controlo elétricoA linha adota um modelo de cama fixa combinado com um mecanismo móvel de suporte da peça.Esta configuração permite operações de perfuração tridimensionais e produção totalmente automatizada, garantindo um desempenho de fabrico eficiente, estável e contínuo.
1. Corpo da máquina principal
O conjunto principal da máquina é constituído por uma base da máquina, uma cama, uma mesa de deslizamento móvel, um cabeçote do fuso, uma unidade de fixação superior, um dispositivo de fixação lateral e um carregador de ferramentas de linha.O leito da máquina é projetado com uma rigidez excepcional e estabilidade estruturalEsta construção robusta garante uma precisão de usinagem constante e uma fiabilidade operacional a longo prazo.
2Sistema de refrigeração
As ferramentas de perfuração são arrefecidas através de um sistema avançado de arrefecimento por aerossol que combina ar comprimido com fluido de arrefecimento.reduz os custos operacionais, minimiza o desgaste da ferramenta e suporta uma produção ambientalmente responsável.assegurar um arrefecimento contínuo e eficaz durante todo o processo de perfuração.
3Sistema de lubrificação
O sistema de lubrificação incorpora funções de lubrificação automática centralizada e de lubrificação manual.A unidade de lubrificação centralizada fornece lubrificação precisa para guias lineares designados e parafusos de bola, enquanto os pontos de lubrificação auxiliares são manuseados manualmente para garantir uma operação fiável da máquina e uma vida útil prolongada.
Esta máquina-ferramenta é especificamente desenvolvida para operações de perfuração, toque e marcação em vigas H, aço de canal e uma ampla gama de perfis estruturais de aço.Ele pode efetivamente processar peças de trabalho de vários tamanhos e especificações, mantendo alta precisão e produtividade durante todo o ciclo de usinagemDurante as demonstrações do equipamento, amostras de feixe H padrão com diferentes larguras de flange e espessuras de teia, bem como amostras de aço de canal de diferentes dimensões,são tipicamente utilizados para mostrar capacidades de processamentoEstas amostras de demonstração ilustram claramente o posicionamento preciso do buraco, o toque de fio de alta qualidade e os resultados de marcação distintos,demonstrando plenamente a precisão superior da máquina e o desempenho confiável em aplicações do mundo real.
A máquina de perfuração de feixe H CNC de alta velocidade é amplamente utilizada em instalações de fabricação de aço estrutural e projetos de construção de pontes.Realiza operações de perfuração de alta precisão em vigas H utilizadas em estruturas estruturais e sistemas de suporte, proporcionando uma base fiável para a montagem e instalação precisas.Aumentar a resistência estrutural e garantir o desempenho de carga a longo prazoCom a sua elevada produtividade e capacidade de usinagem confiável, o equipamento fornece apoio essencial para grandes projectos de infra-estruturas,Contribuir para a execução eficiente e a conclusão atempada do projeto.
