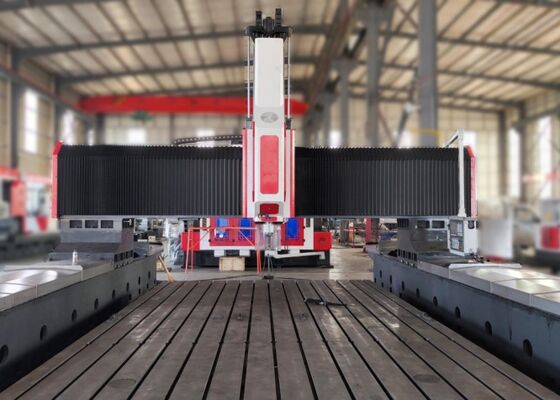

Máquina fresadora de perfuração CNC móvel tipo pórtico modelo PHD4080 usada para trocador de calor
Introdução do produto:
Este equipamento é uma furadeira e fresadora CNC móvel de alta velocidade do tipo pórtico, projetada especificamente para operações de perfuração, rosqueamento e fresamento em placas de aço, flanges, trocadores de calor, placas de tubos, anéis giratórios e componentes similares. O sistema utiliza tecnologia de perfuração de metal duro de alta velocidade com refrigeração interna e é equipado com uma plataforma de controle de barramento KND ou CNC. Oferece operação fácil de usar, alto nível de automação, precisão de usinagem superior e excelente flexibilidade para produção de pequenos e médios volumes envolvendo uma ampla variedade de peças.
Configuração do produto:
| Modelo |
PHD4080 |
| Tamanho da peça |
CxL (mm) |
4000x8000 |
| Largura da ranhura em T da bancada (mm) |
28 |
| Cabeçote motorizado de perfuração |
Quantidade. |
1 ou 2 |
| Conicidade do fuso |
BT50 |
| Máx. diâmetro de perfuração (mm) |
Φ90 |
| Máx. espessura (mm) |
≤300 |
| Diâmetro de rosqueamento |
M3-M36 |
| Velocidade do fuso (r/min) |
30~3000 |
| Potência do motor do servofuso (kW) |
22/30/37 |
| Movimento lateral da cabeça motorizada (eixo X) |
Máx. curso horizontal (mm) |
4000 |
| Velocidade de movimento lateral (r/min) |
0~6 |
| Potência do servo motor para movimento lateral (kW) |
3.6 |
| Movimento longitudinal do pórtico (eixo Y) |
Máx. curso de alimentação (mm) |
8.000 |
| Velocidade de movimento de alimentação (m/min) |
0~6 |
| Potência do servomotor de alimentação (kW) |
3,6/5,5 |
| Movimento de alimentação vertical do aríete (eixo Z) |
Máx. curso (mm) |
1400 |
| Velocidade de movimento (m/min) |
0~4 |
| Potência do servomotor (kW) |
3.6 |
| Precisão de posicionamento de três eixos |
X/Y/Z/A/B/C (mm) |
±0,015/1000 |
| Precisão de posicionamento de repetição de três eixos |
X/Y/Z/A/B/C (mm) |
±0,01/1000 |
| Sistema elétrico |
Sistema CNC |
FAGOR/ KND/ GSK |
| Trocador de ferramentas |
Tipo de disco (opcional) |
24 posições de ferramenta |
| Tamanho total |
CxLxA (m) |
13x6,9x6,2 |
Recursos do produto

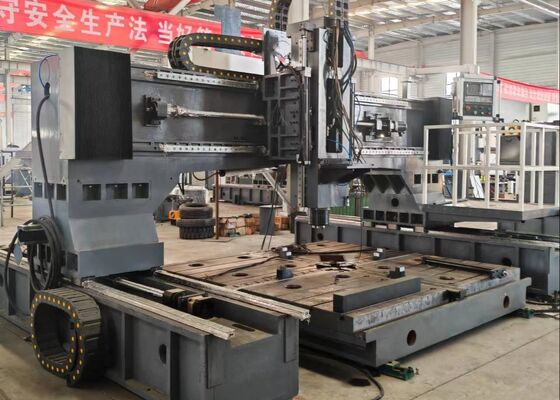

1. A máquina é composta principalmente por uma base de máquina, mesa de trabalho, pórtico móvel, cabeçote motorizado de perfuração e fresagem tipo aríete vertical, sistema hidráulico, sistema pneumático, sistema de resfriamento, sistema de lubrificação centralizada, sistema de controle elétrico e sistema de transporte automático de cavacos.
2. A mesa de trabalho e o pórtico são projetados como unidades estruturais independentes, com o pórtico viajando ao longo de bases duplas de máquinas. Esta configuração melhora significativamente a rigidez da usinagem, a estabilidade operacional, a precisão do posicionamento e a capacidade de suporte de carga.
3. A mesa de trabalho é fabricada em ferro fundido cinzento de qualidade premium, proporcionando excepcional resistência estrutural, resistência ao desgaste e durabilidade operacional de longo prazo.
A base da máquina e a mesa de trabalho são fabricadas em ferro fundido cinzento HT300 de alta resistência e submetidas a tratamentos duplos de têmpera para alívio de tensões. Para minimizar a ressonância de vibração durante as operações de perfuração e prolongar a vida útil das ferramentas de corte de metal duro, a máquina adota um projeto estrutural de base e mesa de trabalho separados, garantindo desempenho dinâmico superior e precisão de usinagem.
1. O sistema integrado de evacuação automática de cavacos e sistema de refrigeração recirculante minimiza efetivamente o tempo não produtivo e reduz a carga de trabalho do operador. A operação de rotina requer apenas carga, descarga e substituição de ferramentas.
2. A máquina é equipada com um fuso de precisão BT50 fabricado em Taiwan, com funcionalidade de refrigeração interna e compatibilidade com ferramentas de perfuração de metal duro. Um cilindro pneumático de troca de ferramentas permite uma substituição rápida e conveniente da ferramenta. O motor do fuso de alta potência é acionado através de um sistema de transmissão por correia síncrona servo-controlado, proporcionando uma ampla faixa de velocidade, saída de torque estável e excelente desempenho de usinagem.
3. Esta furadeira e fresadora CNC é desenvolvida especificamente de acordo com as características e requisitos de precisão das peças industriais. Seu design estrutural compacto e flexível garante ótima eficiência de usinagem. Seja processando padrões de furos circulares ou arranjos de furos lineares, o sistema fornece resultados de usinagem precisos e eficientes, proporcionando uma solução de fabricação altamente econômica e produtiva.

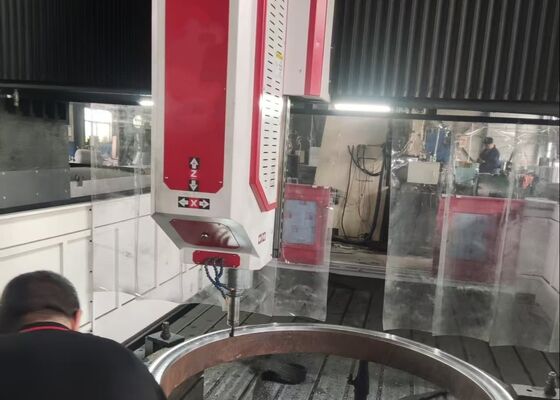

A furadeira e fresadora de placas CNC tipo pórtico é um sistema de usinagem industrial resistente projetado para processamento de alta precisão de componentes do tipo placa e elementos estruturais. É particularmente adequado para usinar flanges, discos, anéis, placas planas e peças similares, desde que a espessura do material esteja dentro da capacidade de usinagem especificada da máquina.
Em instalações de fabricação de estruturas de aço, esta máquina realiza operações de furação e fresamento de precisão em placas estruturais e componentes de conexão, fornecendo uma base confiável para a montagem de estruturas de aço. Na indústria de energia eólica, ela oferece usinagem de alta precisão de torres de turbinas eólicas e componentes de flange, garantindo desempenho estrutural confiável sob condições ambientais exigentes, incluindo altas cargas de vento e flutuações de temperatura. Em aplicações de engenharia de pontes, o equipamento é utilizado para usinar vigas de pontes, placas de conexão e estruturas de suporte, criando juntas duráveis e confiáveis, capazes de suportar condições de carga dinâmica durante toda a vida útil da ponte.
