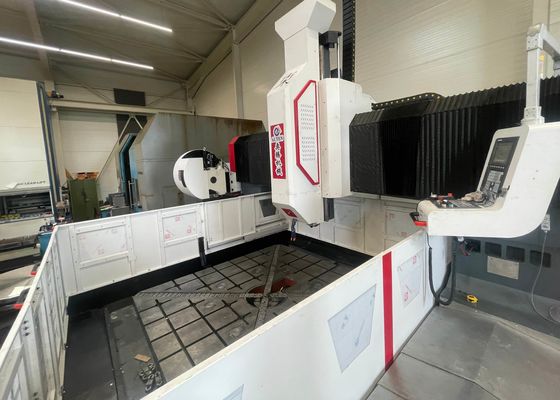

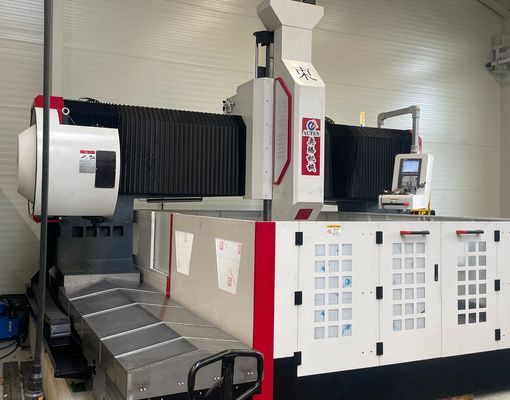

máquina de perfuração de alta velocidade do CNC do tamanho do Workpiece de 2000x2000mm para placas e folhas do tubo
Aplicativo:
A furadeira e fresadora CNC tipo pórtico é amplamente utilizada para usinagem de precisão de placas de tubos, flanges, rolamentos, trocadores de calor e outros componentes estruturais em indústrias como processamento petroquímico, geração de energia nuclear, energia eólica, fabricação de caldeiras e fabricação de estruturas de aço. Ele suporta furação de alta velocidade usando ferramentas de metal duro com resfriamento interno, bem como furação helicoidal de alta velocidade com sistemas de resfriamento externo. O equipamento integra múltiplas funções de usinagem, incluindo furação, chanframento, rosqueamento, fresamento e mandrilamento. Uma cabeça automática opcional em ângulo reto pode ser instalada para permitir operações de perfuração lateral, rosqueamento e fresamento.
Especificações:
| Modelo |
PHD2020 |
| Tamanho da peça |
CxL (mm) |
2.000 x 2.000 |
| Largura da ranhura em T da bancada (mm) |
28 |
| Cabeçote motorizado de perfuração |
Quantidade. |
1 |
| Conicidade do fuso |
BT50 |
| Máx. diâmetro de perfuração (mm) |
Φ80 |
| Máx. espessura (mm) |
≤250 |
| Diâmetro de rosqueamento |
M3-M30 |
| Velocidade do fuso (r/min) |
30~3000 |
| Potência do motor do servofuso (kW) |
22/30 |
| Movimento lateral da cabeça motorizada (eixo X) |
Máx. curso horizontal (mm) |
2000 |
| Velocidade de movimento lateral (r/min) |
0~8 |
| Potência do servo motor para movimento lateral (kW) |
2.4 |
| Movimento longitudinal do pórtico (eixo Y) |
Máx. curso de avanço (mm) |
2000 |
| Velocidade de movimento de alimentação (m/min) |
0~8 |
| Potência do servo motor de alimentação (kW) |
2.4 |
| Movimento de alimentação vertical do aríete (eixo Z) |
Máx. curso (mm) |
800 |
| Velocidade de movimento (m/min) |
0~8 |
| Potência do servomotor (kW) |
2.4 |
| Precisão de posicionamento de três eixos |
X/Y/Z/A/B/C (mm) |
±0,015/1000 |
| Precisão de posicionamento de repetição de três eixos |
X/Y/Z/A/B/C (mm) |
±0,01/1000 |
| Sistema elétrico |
Sistema CNC |
FAGOR/ KND/ GSK |
| Trocador de ferramentas |
Tipo de disco (opcional) |
24 posições de ferramenta |
| Tamanho total |
CxLxA (m) |
5,3x3,8x2,7 |
Recursos do produto
1. O equipamento consiste em uma base de máquina, unidade deslizante longitudinal, estrutura de pórtico, corrediça transversal, mecanismo de alimentação vertical, cabeça de fuso de perfuração e fresagem, mesa de trabalho, sistema de refrigeração, sistema de evacuação automática de cavacos, sistema de lubrificação centralizada, sistema pneumático, sistema de controle elétrico e outros conjuntos auxiliares.
2. A unidade de fuso deslizante servoacionada é capaz de realizar operações de furação, alargamento, rosqueamento, chanframento e fresamento de canais. Pode operar de forma independente ou em coordenação com outros eixos. O fuso adota um fuso cônico BT50 de alta precisão feito em Taiwan com fornecimento de refrigerante interno e um sistema de liberação automática de ferramenta com mola borboleta. A troca de ferramentas é realizada através de um mecanismo de afrouxamento hidráulico, permitindo a troca rápida e conveniente entre ferramentas de perfuração e fresagem.

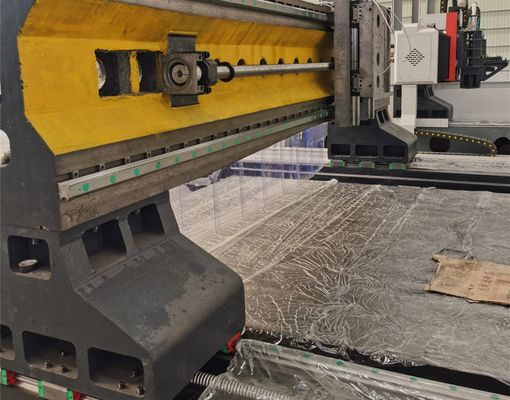

3. A máquina adota guias lineares de alta precisão para garantir um movimento suave, estável e preciso. Um servo motor CA aciona uma correia síncrona e um sistema de fuso de esferas de precisão, garantindo excelente precisão de posicionamento e repetibilidade.
4. A estrutura da máquina e o pórtico são construídos em ferro fundido de alta qualidade ou estruturas de chapa de aço soldada. Esses componentes passam por um recozimento com alívio de tensão em alta temperatura antes da usinagem, seguido por um processo de recozimento secundário após o semiacabamento. A usinagem de precisão final garante alta rigidez estrutural, estabilidade a longo prazo e precisão consistente.
A furadeira e fresadora de placas CNC tipo pórtico é uma solução industrial de alto desempenho projetada para usinagem de precisão de componentes do tipo placa e peças estruturais. É adequado para processar flanges, discos, anéis e placas planas, desde que a espessura do material esteja dentro da faixa efetiva de usinagem da máquina.
Nas oficinas de fabricação de estruturas metálicas, este equipamento realiza furação e fresagem de alta precisão de placas estruturais e componentes de ligação, garantindo montagem confiável de estruturas metálicas. Na indústria de energia eólica, é amplamente utilizado para usinagem de torres de turbinas eólicas e componentes de flanges, garantindo a integridade estrutural sob condições operacionais adversas, como ventos fortes e variações de temperatura. Em aplicações de construção de pontes, é utilizado para usinar vigas e elementos de suporte de pontes, produzindo juntas duráveis e estáveis, capazes de sustentar cargas dinâmicas de longo prazo durante toda a vida útil da estrutura.
