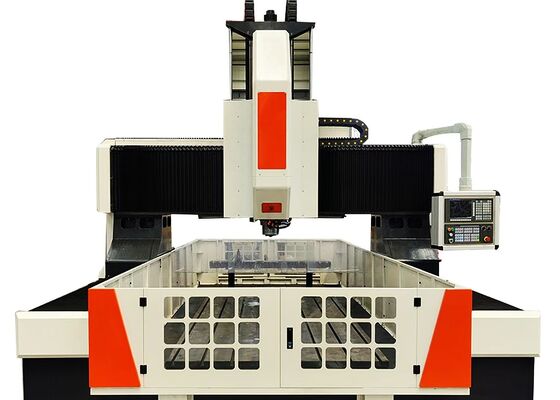

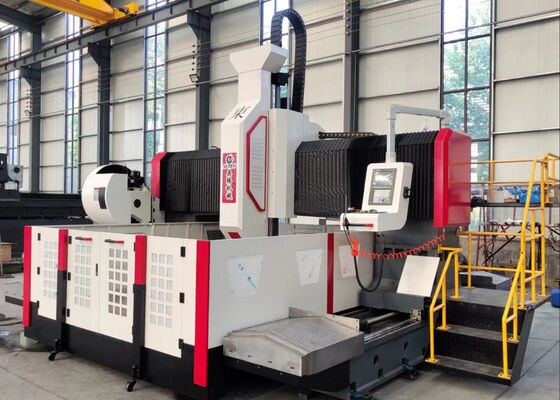

Máquina de perfuração de chapas de CNC usadas para trocadores de calor 20/30KW Servo Spindle Motor Power
Aplicação:
A máquina de perfuração e fresagem de placas de pórtico CNC é projetada para usinagem de alta precisão de chapas de tubos, flanges, placas de rolamento, trocadores de calor,e outras peças de trabalho de tipo chapa amplamente utilizadas no processamento petroquímico, energia nuclear, energia eólica, fabricação de caldeiras e fabricação de estruturas de aço.A máquina suporta perfuração de alta velocidade com ferramentas de carburo resfriadas internamente, bem como perfuradores de torção resfriados externamenteAo integrar a perfuração, o chamfering, o tapping, a fresagem e a perfuração numa única plataforma de usinagem, ele oferece uma versatilidade e produtividade excepcionais.Uma cabeça de fresagem automática de ângulo reto opcional amplia ainda mais as suas capacidades, permitindo operações eficientes de perfuração lateral, toque e fresagem em peças complexas.
Especificações:
| Modelo |
PHD2020 |
| Tamanho da peça |
LxW (mm) |
2000x2000 |
| Largura da ranhura em T da bancada de trabalho (mm) |
28 |
| Cabeça de potência de perfuração |
Qty. |
1 |
| Espinhas cónicas |
BT2 serviços de informação |
| Diâmetro máximo da perfuração (mm) |
Φ80 |
| Espessura máxima (mm) |
≤ 250 |
| Diâmetro do toque |
M3-M30 |
| Velocidade do fuso (r/min) |
30 ~ 3000 |
| Potência do motor do servo-fuso (kW) |
22/30 |
| Movimento lateral da cabeça de propulsão (eixo X) |
Corrente horizontal máxima (mm) |
2000 |
| Velocidade de movimento lateral (r/min) |
0 ~ 8 |
| Potência do servomotor para movimento lateral (kW) |
2.4 |
| Movimento longitudinal do pórtico (eixo Y) |
Duração máxima de alimentação (mm) |
2000 |
| Velocidade de movimento da alimentação (m/min) |
0 ~ 8 |
| Potência do servomotor de alimentação (kW) |
2.4 |
| Movimento de alimentação vertical do carvalho (eixo Z) |
Max. curso (mm) |
800 |
| Velocidade de deslocamento (m/min) |
0 ~ 8 |
| Potência do servomotor (kW) |
2.4 |
| Precisão de posicionamento em três eixos |
X/Y/Z/A/B/C (mm) |
±0,015/1000 |
| Precisão de posicionamento repetido em três eixos |
X/Y/Z/A/B/C (mm) |
± 0,01/1000 |
| Sistema elétrico |
Sistema CNC |
FAGOR/KND/GSK |
| Mudança de ferramentas |
Tipo de disco (opcional) |
24 posições de ferramentas |
| Tamanho global |
LxWxH (m) |
5.3x3.8x2.7 |
Características do produto

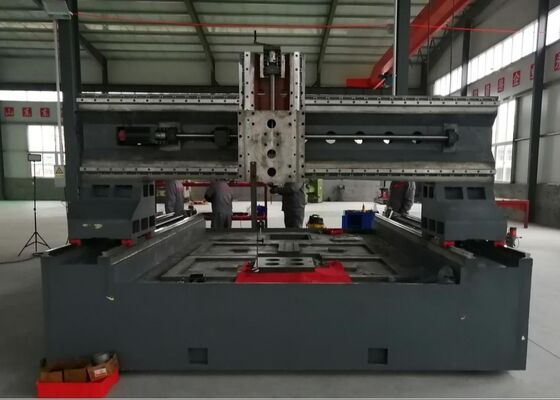

1O equipamento é constituído principalmente por uma máquina pesada, um sistema de deslizamento longitudinal, uma estrutura de pórtico, um deslizamento transversal, uma unidade de alimentação vertical, uma cabeça de fuso de perfuração e fresagem, uma mesa de trabalho,Sistema de circulação de refrigerante, sistema automático de remoção de chips, sistema de lubrificação centralizado, unidade pneumática, sistema de controlo elétrico e outros conjuntos auxiliares,a formação de uma plataforma de usinagem abrangente e altamente eficiente.
2A cabeça de fuso deslizante a servo é capaz de realizar operações de perfuração, reaming, tapping, chamfering e fresagem de sulcos.Pode operar de forma independente ou sincronizada com vários eixos CNC para proporcionar a máxima flexibilidade de usinagemO fuso utiliza um fuso BT50 de alta precisão fabricado em Taiwan, com um abastecimento interno de refrigerante e um mecanismo automático de fixação de ferramentas de mola de borboleta.Desabrochamento de ferramenta hidráulica permite rápido, a substituição conveniente de brocas e cortadores de fresagem, melhorando significativamente a eficiência da produção.
3As guias lineares de alta precisão estão incorporadas em toda a máquina para garantir uma circulação suave, uma rigidez excepcional e uma excelente precisão de movimento.O sistema de alimentação é alimentado por um servomotor CA através de uma transmissão de correia síncrona e parafuso de bola de precisão, proporcionando precisão superior de posicionamento, repetibilidade e estabilidade de usinagem a longo prazo.
4Tanto a base da máquina como a estrutura do pórtico são fabricadas a partir de ferro fundido de qualidade superior ou de chapas de aço soldado de alta resistência.Todos os componentes estruturais são submetidos a recozimento de alta temperatura antes da usinagem, seguido de um tratamento secundário de redução de tensão após o semi-acabamento.e precisão de usinagem consistentemente confiável ao longo da vida útil da máquina.
A máquina de perfuração e fresagem de placas de pórtico CNC é uma solução de usinagem de alto desempenho desenvolvida especificamente para o processamento de precisão de componentes e peças estruturais de tipo placa.É ideal para a usinagem de flanges, discos, anéis, chapas planas e peças semelhantes dentro da capacidade de espessura especificada da máquina.e capacidades de usinagem multifuncionais tornam-na uma escolha ideal para ambientes de fabricação industrial exigentes que exigem precisão e produtividade.
Dentro das fábricas de fabricação de estruturas de aço, a máquina realiza perfuração e fresagem de alta precisão de placas estruturais, placas de base e componentes de ligação,fornecimento de peças de mecanização precisa para a montagem eficiente de estruturas de açoNa indústria da energia eólica, é amplamente aplicada na usinagem de secções de torres de turbinas eólicas e componentes de flange de grande diâmetro,Garantir uma precisão dimensional e uma integridade estrutural excepcionais em condições de funcionamento severas, tais como alta pressão do vento e variações extremas de temperaturaNa engenharia de pontes, o equipamento é amplamente utilizado para usinagem de vigas de pontes, placas de emplaçamento e membros estruturais de suporte,Produzindo ligações robustas e duráveis capazes de suportar cargas dinâmicas de longa duraçãoComo resultado, melhora significativamente a segurança estrutural, a fiabilidade operacional e a vida útil da infra-estrutura de pontes em larga escala.
