Linha integrada de fabricação de aço CNC 3 em 1 para processamento de aço de barras planas de ângulo

Linha Integrada 3 em 1 para Fabricação de Aço CNC para Processamento de Perfis de Ângulo, Barra Plana e Perfil U

Introdução do Produto:

É projetado para operações de puncionamento, marcação e corte em perfis de ângulo, barras planas e perfis U. O equipamento é amplamente utilizado na produção de ferragens para torres de transmissão, incluindo travessas, braçadeiras, placas de conexão de cinco furos, arruelas planas e suportes. Ao integrar os processos de puncionamento, marcação e cisalhamento em um único ciclo de produção, a máquina elimina a necessidade de múltiplas operações independentes. Oferece alta precisão de usinagem, excelente produtividade, operação simples e pode ser eficientemente gerenciada por um único operador com requisitos mínimos de treinamento.

Parâmetros do Produto:

Característica do Produto:

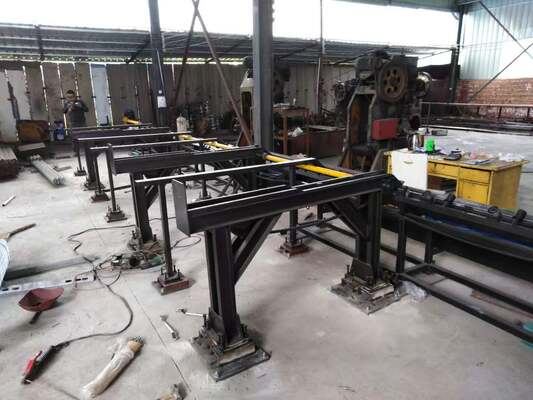

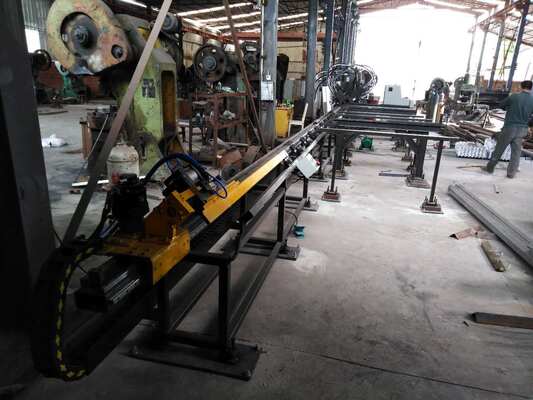

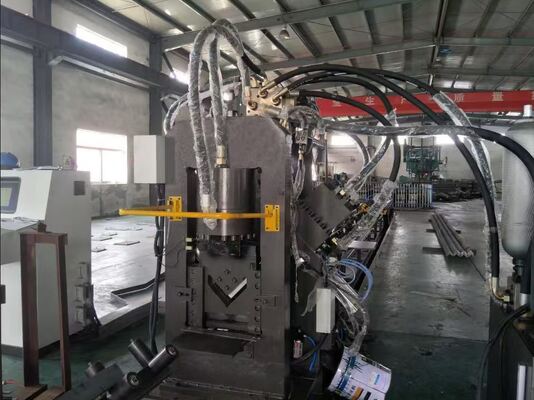

1. A máquina é composta principalmente por um sistema de transferência de material transversal, unidade de carregamento rotativa, transportador de alimentação, carro de alimentação CNC, módulo de puncionamento, módulo de marcação, unidade de cisalhamento, transportador de descarga, juntamente com sistemas de controle hidráulico, elétrico e pneumático integrados. Esses componentes trabalham juntos para formar uma solução de processamento CNC completa e altamente eficiente para fabricação de aço estrutural.

2. O equipamento integra tecnologia avançada de controle CNC com um sistema de alimentação controlado por servo, proporcionando alta eficiência de produção, operação estável e excelente precisão de usinagem. Componentes hidráulicos, pneumáticos e elétricos chave são selecionados de fabricantes de renome mundial, garantindo desempenho confiável, vida útil prolongada e confiabilidade operacional a longo prazo.

3. Todos os cabos de transmissão de sinal essenciais, incluindo cabos de encoder e linhas de comunicação PLC, adotam designs de par trançado blindado importados. Esta configuração reduz efetivamente a interferência eletromagnética, melhora a estabilidade do sinal e garante posicionamento de alta precisão e comunicação confiável do sistema.

4. O computador de controle industrial é equipado com uma interface de operação bilíngue chinês-inglês, fornecendo operação intuitiva e visualização gráfica das informações da peça. O processo de programação é simples e eficiente, com suporte direto para importação de dados de processamento gerados por software de aninhamento e traçado CAD. Os operadores só precisam inserir parâmetros básicos como dimensões da peça, especificações de furos, requisitos de marcação e quantidades de produção para gerar programas de usinagem.

5. A linha de processamento de aço angular é equipada com um mecanismo dedicado de suporte e prensagem, permitindo usinagem estável e precisa de perfis de aço angular com grande deformação, formas irregulares ou condições de material complexas.

6. Os sistemas de alimentação frontal e traseira foram atualizados com uma estrutura de guia aprimorada e um mecanismo integrado com assistência de mola. Este design otimizado melhora a estabilidade da alimentação e elimina efetivamente problemas de alimentação de material causados por força de prensagem insuficiente durante a operação contínua.

7. Um sistema inteligente integrado de autodiagnóstico é incorporado ao equipamento, permitindo o monitoramento em tempo real do status da máquina, identificação rápida de falhas e procedimentos de manutenção simplificados para melhorar a disponibilidade do equipamento.

8. O sistema de cisalhamento com lâmina única fornece alta precisão de corte, superfícies de corte lisas e limpas, excelente utilização de material e redução da geração de sucata, ajudando a melhorar a eficiência geral da produção e a economia de fabricação.

Este equipamento de processamento CNC é projetado para usinagem flexível e abrangente de componentes de aço estrutural, incluindo almas de perfis U, flanges de perfis de ângulo e seções de barras planas, que também podem ser formados em perfis curvos ou em arco. A máquina integra múltiplas funções, incluindo marcação de precisão, puncionamento preciso e cisalhamento de alta qualidade, dentro de uma única plataforma de processamento automatizada. Ao combinar capacidade de usinagem multifuncional com tecnologia CNC avançada, o sistema permite a fabricação eficiente e precisa de componentes de aço angular, barras planas e perfis U. É particularmente adequado para produção de componentes estruturais personalizados, desenvolvimento de protótipos e aplicações de fabricação de amostras que exigem excelente consistência dimensional, precisão de processamento confiável e qualidade de superfície superior.

O equipamento é amplamente aplicado para operações de puncionamento, marcação e corte em componentes de aço angular, barras planas e perfis U. É extensivamente utilizado na fabricação de acessórios para torres de transmissão, incluindo travessas, braçadeiras de fixação, placas de conexão de cinco furos, placas de suporte planas e componentes de suporte de fundação. Através de usinagem de alta precisão e processamento automatizado eficiente, o sistema garante melhoria da eficiência de produção, qualidade de produto consistente e desempenho confiável para a fabricação de estruturas de transmissão de energia.
