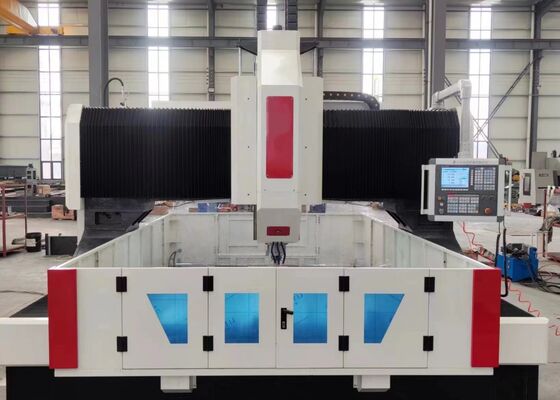

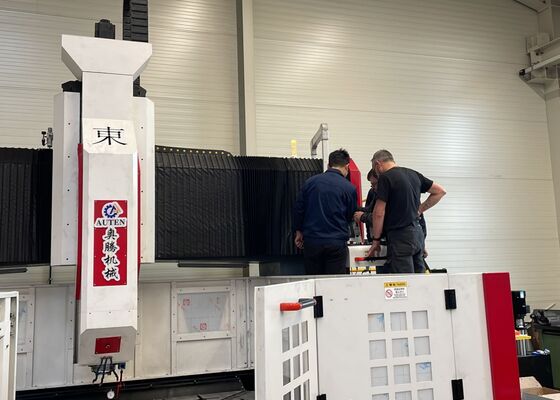

Máquina de perfuração e fresagem de chapas CNC de alta velocidade de tipo gantry com acionamento de precisão
Aplicação:
Esta máquina de perfuração e fresagem de placas de tipo pórtico CNC é especialmente desenvolvida para executar uma ampla gama de processos de usinagem, incluindo perfuração, chanframento, tapping, fresagem e perfuramento,sobre placas de aço e componentes estruturais• fornece soluções de processamento de furos altamente eficientes para várias peças de trabalho, tais como flanges, discos, anéis e estruturas de placas dentro da faixa de espessura aplicável.A máquina suporta tanto a usinagem através de buracos como de buracos cegos e é adequada para o processamento de componentes compósitos de material único e de várias camadasAo integrar a tecnologia CNC avançada, o equipamento oferece operação conveniente, capacidade de processamento automatizado e desempenho de fabricação de alta precisão,tornando-a uma solução ideal para a produção industrial em larga escala que exige eficiência, precisão e confiabilidade.
Especificações:
| Tamanho da peça |
LxW |
13000x1000 mm |
| Altura do pórtico |
600 mm (Também pode ser determinada em função da fundação)
|
| Bancos de trabalho |
Largura da ranhura em T |
28 mm |
| Cabeça de potência de perfuração |
Qty. |
2 |
| Espinhas cónicas |
BT1cultura |
|
Diâmetro máximo de perfuração
(Aço carbono comum)
|
Φ30 mm |
| Diâmetro do toque |
M3-M10 |
| Velocidade do fuso |
30~6000 r/min |
| Potência do motor do servo-fuso |
7.5kW |
| Distância entre a extremidade inferior do fuso e a mesa de trabalho |
200-600 mm |
|
Movimento lateral da cabeça motriz(Eixo X)
|
Max.corrida horizontal |
1000 mm |
| Velocidade de movimento lateral |
0~8 r/min |
| Servo motor de potência para movimento lateral |
2.4kW |
|
Movimento longitudinal do pórtico (Eixo Y)
|
Max. curso de alimentação |
13000 mm |
| Velocidade de movimento da alimentação |
0~8 m/min |
| Potência do servomotor de alimentação |
2x2,4 kW |
| Movimento de alimentação vertical do carvalho (eixo Z) |
Max. curso |
300 mm |
| Velocidade de movimento |
0~5 m/min |
| Potência do servomotor |
7.5kW (Fremas) |
| Precisão de posicionamento em três eixos |
X/Y/Z/A/B/C |
± 0,015/1000 mm |
| Precisão de posicionamento repetido em três eixos |
X/Y/Z/A/B/C |
± 0,01/1000 mm |
| Tamanho global |
LxWxH |
13000x3000x2500 mm |

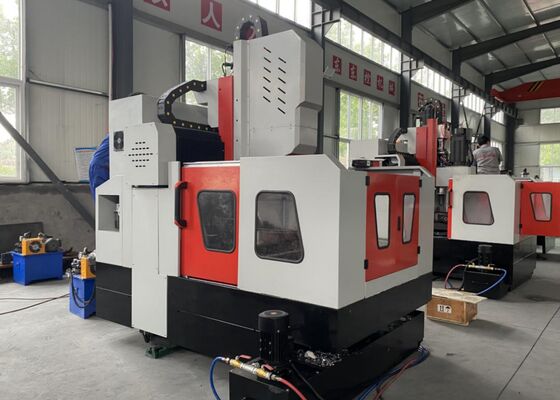

Características do produto
1Sistema de transmissão de alta precisão:
A máquina está equipada com guias lineares fabricados em Taiwan e conjuntos de deslizadores de precisão, que proporcionam um movimento de eixo suave, desempenho de movimento estável,e capacidade de carga melhorada para aplicações de usinagem pesada exigentes.
1) O eixo X utiliza duas guias lineares de rolamento que fornecem orientação lateral e suporte estrutural, atendendo aos requisitos das operações de perfuração de alta velocidade.Um servomotor AC acionando um mecanismo de transmissão de parafuso de esferas de alta precisão, garantindo um posicionamento preciso, um movimento suave e um desempenho linear de alimentação confiável.
2) O eixo Y incorpora dois guias lineares de rolagem pesada em cada lado, com três deslizadores de tipo quadrado instalados em cada guia para formar um sistema de transporte de pórtico rígido e estável.Esta configuração fornece excelente resistência estrutural e estabilidade operacional, oferecendo baixo atrito, alta velocidade de viagem, amortecimento eficaz das vibrações e vida útil prolongada.com servomotores instalados em ambos os lados para acionar simultaneamente os respectivos parafusos de esferas, assegurando um movimento sincronizado e um desempenho de usinagem CNC preciso.
3) O carrinho do fuso é suportado por quatro guias lineares de carga pesada, proporcionando alta rigidez estrutural, precisão superior de posicionamento, excelente resposta dinâmica,e desempenho de movimento estável durante as operações de usinagem de alta velocidade e baixa velocidade.
2Sistema automático de lubrificação e estrutura de protecção:
O equipamento incorpora um sistema de lubrificação automática volumétrica fabricado em Taiwan com distribuição de pressão de precisão.incluindo as guias lineares, parafusos de esferas e mecanismos de transmissão de rack-and-pinion, garantindo uma lubrificação abrangente e prorrogando efetivamente a vida útil dos componentes críticos da máquina.As coberturas protetoras resistentes ao pó são instaladas nos conjuntos dos eixos X e Y, enquanto os protetores à prova d'água são colocados em torno da mesa de trabalho para proteger os principais componentes da máquina e melhorar a fiabilidade operacional.
3Sistema avançado de controlo CNC KND:
A máquina adota servomotores de valor absoluto de alta precisão para controle de movimento e está equipada com uma interface de comunicação RS232, exibição a cores e interface de operação em chinês.O sistema CNC suporta a operação na máquina e a entrada de dados USB externa, proporcionando uma administração conveniente do programa, transferência eficiente de dados e controlo flexível da usinagem.
Esta máquina de perfuração e marcação de placas de pórtico CNC de alto desempenho foi especificamente desenvolvida para o usinagem de precisão de peças de trabalho de tipo de placa e componentes estruturais de aço.É adequado para processar flanges, discos, anéis, placas planas e outros componentes comparáveis, com espessura de peça de trabalho necessária para permanecer dentro do intervalo de usinagem eficaz especificado pela máquina.
Em instalações de fabrico de aço estrutural, o equipamento realiza perfuração e fresagem de precisão em placas estruturais, placas de ligação e componentes conexos,apoiando a montagem precisa e confiável da estrutura de açoNa indústria eólica, fornece usinagem de alta precisão para secções de torres de turbinas eólicas e componentes de grandes flanges,Ajuda a garantir a precisão dimensional e a integridade estrutural em condições de funcionamento exigentes, como ventos fortes e variações significativas de temperaturaNa construção de pontes, a máquina é utilizada para processar vigas de pontes, componentes de suporte e estruturas de ligação,Produção de juntas precisas e duráveis, capazes de suportar cargas dinâmicas de longa duraçãoAtravés da sua combinação de usinagem de precisão, operação estável e capacidades de processamento versáteis, o equipamento fornece uma solução de fabricação confiável para aço estrutural, energia eólica,e grandes aplicações de infra-estruturas.
