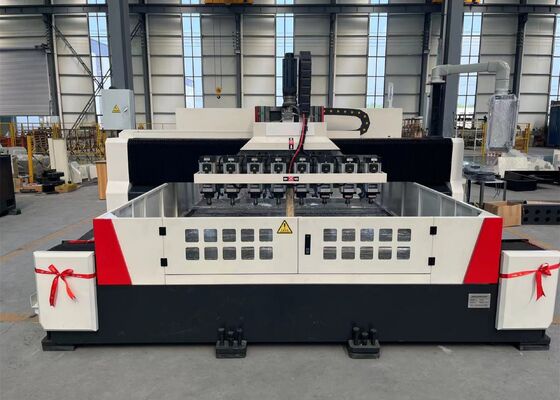

Máquina de perfuração CNC de alta velocidade para placas de peneira modelo SPD3010
Aplicações:
É utilizado principalmente para perfuração eficiente de peças de trabalho, tais como placas de peneira e placas finas dentro do seu intervalo de espessura efetiva.Pode perfurar buracos em partes de material único e material compostoO processo de usinagem é controlado digitalmente, tornando a operação muito conveniente.
Configuração do parâmetro:
| Tamanho da peça |
LxW |
3000x1000 mm |
| Altura do pórtico |
200 mm |
| Cabeça de perfurador de ram deslizante vertical |
Qty. |
8 |
| Furo de fuso cónico |
ER20 |
| Diâmetro máximo de perfuração |
Φ 1-Φ6 mm |
| Max.espessura |
≤ 180 mm |
| Potência do motor do servo-fuso |
2.2kW |
| Conversor de frequência |
8x2,2 kW |
| Distância entre a extremidade inferior do fuso e a mesa de trabalho |
0-200 mm |
| Movimento lateral da cabeça motriz |
Max. curso horizontal |
1000 mm |
| Velocidade de movimento lateral |
0 ~ 7 r/min |
| Servo motor de potência para movimento lateral |
2.4kW |
| Movimento longitudinal do pórtico (eixo Y) |
Max. curso de alimentação |
3000 mm |
| Velocidade de movimento da alimentação |
0~7 m/min |
| Potência do servomotor de alimentação |
2x2,4 kW |
| Movimento de alimentação vertical do carvalho (eixo Z) |
Max. curso |
200 mm |
| Velocidade de movimento |
0~7 m/min |
| Potência do servomotor |
2.4kW |
| Precisão de posicionamento em três eixos |
X/Y/Z/A/B/C |
±0.015/1000 mm |
| Precisão de posicionamento repetido em três eixos |
X/Y/Z/A/B/C |
±0.01/1000 mm |
Estrutura da máquina:
Composto principalmente por uma mesa de trabalho, um pórtico móvel, uma sela móvel, várias cabeças de força de perfuração, um dispositivo de lubrificação automática, dispositivos de proteção, um dispositivo de refrigeração circulante,um sistema de controlo digitalA máquina-ferramenta, apoiada e guiada por pares de guias de rolamento e accionada por pares de parafusos de chumbo de precisão, possui uma elevada precisão de posicionamento e repetibilidade.
1Mesa de trabalho:
O leito e a mesa de trabalho são fundidos integrais de ferro cinzento (HT250), obtidos por usinagem de precisão após aquecimento secundário e tratamento de envelhecimento,resultando em excelente rigidez dinâmica e estática e sem deformaçãoA superfície da mesa de trabalho possui ranhuras em T finamente trabalhadas e racionalmente dispostas para a fixação da peça de trabalho.assegurando a distribuição uniforme da força nos slides de guia e melhorando significativamente a rigidez e a resistência à tração e à compressão da máquina-ferramentaO sistema de accionamento utiliza um servomotor AC e um par de parafusos de esferas de precisão para acionamento de dois lados, permitindo que o pórtico se mova na direcção do eixo Y.Paralelas ajustáveis são distribuídos na superfície inferior da cama para fácil ajuste da cama e nível da mesa de trabalho.
2Porta-malas móvel:
O pórtico móvel é fundido e usinado a partir de ferro cinza (HT250).e dois servomotores, permitindo que o slide da cabeça de potência se mova ao longo do eixo Y. Cada slide da cabeça de potência está equipado com uma cabeça de potência de perfuração.O movimento do pórtico é alcançado pelos servomotores que conduzem os parafusos de bola através de acoplamentos de precisão.
3- Em movimento.
A sela móvel é um componente estrutural de ferro fundido de precisão.e um redutor planetário de alta precisão ligado a um servomotor. Isso impulsiona a cabeça de perfuração a se mover ao longo do eixo Z, permitindo avanço rápido, alimentação, retração rápida e ações de parada..

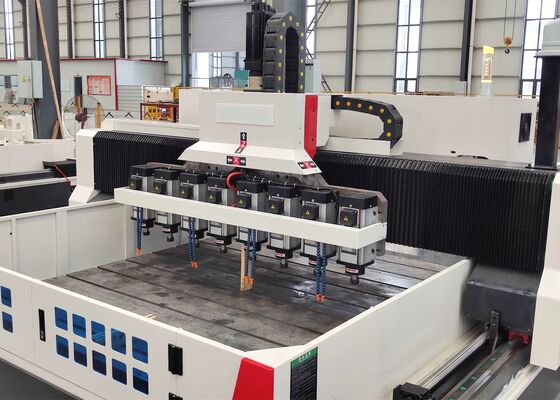

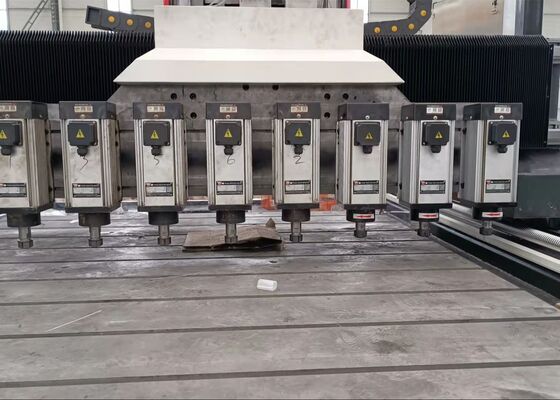

4. Cabeça de potência de perfuração:
A cabeça de força de perfuração utiliza um motor de fuso dedicado de três fases, que impulsiona diretamente um fuso de precisão.duas traseiras) para obter a regulação da velocidade sem passosA alimentação é accionada por um servomotor e por um parafuso de esferas. Os eixos X e Y podem ser ligados, utilizando um controlo de circuito semi-fechado, permitindo funções de interpolação linear e circular.A ponta do fuso é um suporte de ferramentas de emergência.
