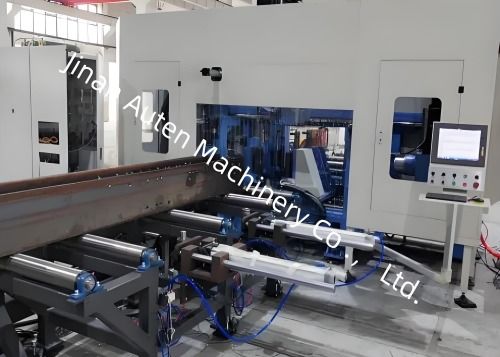

Bt40 Espinha Borra Taper Estrutura de aço H Feixe Cnc Perfuração e Máquina de Serra Linha 5-30mm Diâmetro de perfuração

Linha de Máquina de Perfuração e Serragem CNC com Viga de Aço Estrutural BT40, Furo do Fuso Cônico, Faixa de Diâmetro de Perfuração de 5-30MM

Finalidade da linha de produção:

Esta linha de produção é utilizada principalmente para perfuração, rosqueamento, serragem e corte de aço em forma de H, aço canal e outros aços.

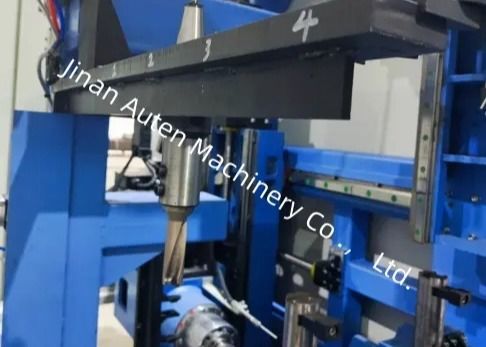

O host de perfuração utiliza 3 fusos de alta velocidade BT40 para perfurar as 3 faces do aço. Cada face possui 1 fuso, e o magazine de ferramentas correspondente pode acomodar até 4 especificações de ferramentas. Ele pode realizar a conversão de desenhos CAD em programas de processamento; e pode realizar operações síncronas multi-threaded, e pode organizar razoavelmente a perfuração, operação da peça de trabalho, troca de ferramentas, posicionamento do fuso e outras tarefas, de modo que duas ou três delas possam ser concluídas ao mesmo tempo, melhorando muito a eficiência da produção.

O host de serragem utiliza uma serra de fita para cortar o aço em um comprimento fixo.

Esta linha de produção reserva uma interface de comunicação para facilitar a futura gestão do sistema da linha de produção pelos clientes.

Estrutura e configuração da linha de produção:

Esta linha de produção consiste em duas partes principais: linha de produção de perfuração e linha de produção de serragem. A parte elétrica também é dividida em duas partes, que controlam a serragem e a perfuração, respectivamente. As duas partes podem ser operadas independentemente e podem comunicar-se entre si através do barramento.

Componentes:

Esta linha de produção é composta principalmente por uma mesa de material horizontal de carregamento, uma máquina principal de perfuração 3D, um canal de alimentação de perfuração 3D, um dispositivo de alimentação de perfuração 3D, um canal de descarga de perfuração 3D, um sistema de refrigeração, um sistema hidráulico, um sistema pneumático, um sistema de lubrificação, um sistema elétrico e outras partes.

A linha de produção adota uma estrutura de leito fixo e peça de trabalho móvel, o que é conveniente para a produção automatizada

1. Mesa de material horizontal de carregamento

Consiste em um suporte de mesa de material, uma corrente transportadora, um motor de redução, etc., que é usado para transportar o aço para o canal de alimentação.

A mesa de material horizontal de carregamento está conectada à máquina de endireitamento adquirida pelo cliente.

2. Canal de alimentação de perfuração tridimensional

O canal de alimentação de perfuração tridimensional utiliza um rolo de alimentação para conectar à máquina de endireitamento no local do cliente, aceitar o perfil endireitado e enviá-lo automaticamente para a posição de fixação do carrinho de alimentação. A altura do plano superior do rolo neste esquema é de 800 mm do chão. Se a altura da máquina de endireitamento for diferente, o usuário deve ajustá-la. O canal de alimentação é usado para transportar a peça a ser processada. Um interruptor fotoelétrico é instalado na extremidade frontal do canal para detectar a extremidade frontal da peça de trabalho e determinar a referência de processamento na direção X. O dispositivo de empuxo lateral pressiona a peça de trabalho firmemente e se apoia no rolo de posicionamento lateral para obter o posicionamento grosseiro da peça de trabalho na direção Y.

PrincipaisEspecificações:
