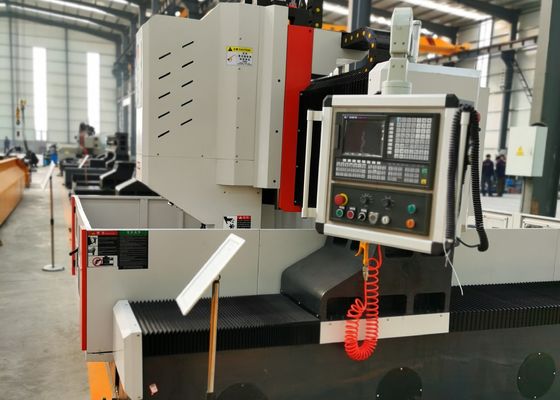

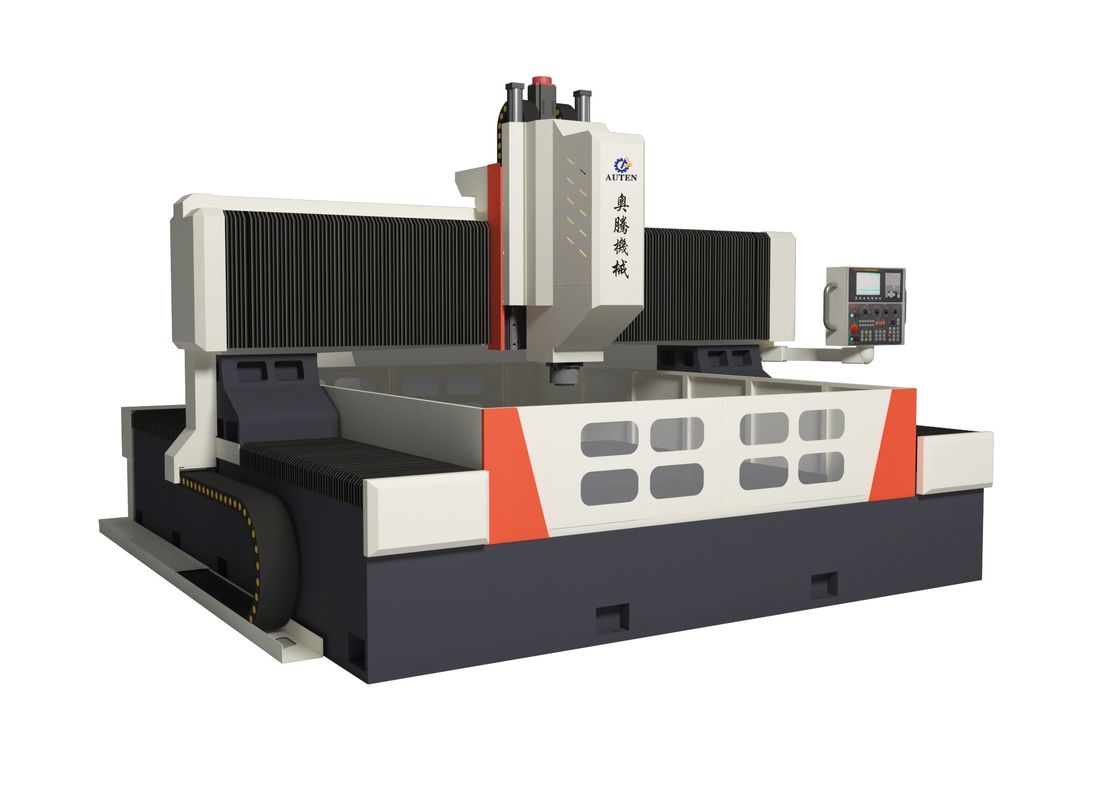

180 mm Espessura máxima Máquina de perfuração de chapas CNC e máquina de perfuração do fuso BT50-150

Máquina de Perfuração e Rosqueamento CNC para Placas com Espessura Máxima de 180mm, Cone da Haste BT50-150

Aplicação:

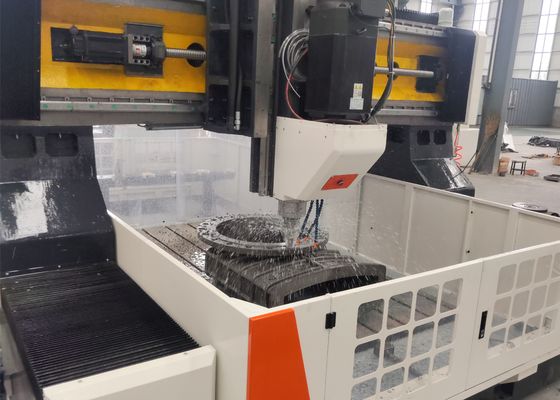

É utilizada principalmente para perfuração de alta eficiência de peças, incluindo flanges, discos, anéis e placas com espessura dentro da faixa efetiva. Furos passantes e furos cegos podem ser perfurados em peças de um único material e materiais compostos. O processo de usinagem da máquina-ferramenta é controlado digitalmente, apresentando uma operação muito conveniente. É capaz de realizar automação, alta precisão, produção multi-variedade e fabricação em massa.

1. Cabeçote de Perfuração:

O cabeçote de perfuração é equipado com um motor de fuso servo dedicado, que utiliza uma correia síncrona dentada para redução de velocidade e aumento de torque para acionar um fuso de precisão especializado. O fuso incorpora uma configuração de seis fileiras de rolamentos de contato angular japoneses (quatro na frente e dois na parte traseira) para obter variação de velocidade contínua. É equipado com um sistema pneumático de troca de ferramentas, garantindo uma substituição de ferramentas precisa, rápida e conveniente. O movimento de avanço é acionado por servomotores e fusos de esferas. Os eixos X e Y são capazes de interligação e adotam controle de malha semi-fechada, permitindo funções de interpolação linear e circular. A extremidade do fuso possui um furo cônico BT50 e é equipada com uma junta rotativa de alta velocidade, permitindo o processamento com um centro de perfuração em U de alta velocidade.

2. Dispositivo de Transmissão:

O design de alta precisão de guias e deslizadores importados de Taiwan garante uma operação suave e aumenta efetivamente a capacidade de carga pesada.

a. Os eixos X e Z empregam cada um duas guias lineares de rolamento como guias e trilhos de suporte de carga para movimento horizontal e vertical, respectivamente. Esta configuração atende aos requisitos técnicos de perfuração em alta velocidade. Para transmissão, os eixos X e Z utilizam servomotores AC para acionar fusos de esferas de precisão em rotação, alcançando assim o movimento linear.

b. O eixo Y é equipado com duas guias lineares de rolamento de alta resistência em ambos os lados, uma das quais possui uma estrutura montada lateralmente, formando coletivamente a trilha deslizante do eixo Y. Esta configuração satisfaz os requisitos de alta rigidez e resistência da estrutura do pórtico, além de oferecer vantagens técnicas como baixo coeficiente de atrito, alta velocidade de movimento, excelente desempenho de absorção de vibrações e longa vida útil. A transmissão do eixo Y adota tecnologia de acionamento síncrono de servomotor duplo — com um servomotor em cada lado — acionando simultaneamente os fusos de esferas para girar, movendo assim a estrutura do pórtico e permitindo o processamento CNC.

3. Dispositivo de Lubrificação Automática e Dispositivo de Proteção:

Esta máquina-ferramenta é equipada com um dispositivo de lubrificação automática de pressão parcial volumétrica original de Taiwan, que é capaz de lubrificar automaticamente todos os pares cinemáticos, como guias, fusos e cremalheiras, sem zonas mortas, garantindo assim a vida útil da máquina-ferramenta. Os eixos X e Y da máquina-ferramenta são equipados com capas protetoras à prova de poeira, e defletores à prova d'água são instalados ao redor da bancada.

4. Transportador Automático de Cavacos e Dispositivo de Resfriamento Circulante:

Um transportador automático de cavacos é instalado na parte traseira da bancada, com um filtro instalado em sua extremidade. O transportador automático de cavacos adota um design de corrente plana. Uma bomba de resfriamento é montada em um lado, e sua saída é conectada ao sistema central de filtração de água por meio de uma mangueira. O líquido de arrefecimento flui para o transportador de cavacos, após o qual a bomba de elevação do transportador de cavacos bombeia o líquido de arrefecimento para o sistema central de filtração de saída. O líquido de arrefecimento filtrado é então circulado por uma bomba de resfriamento de alta pressão para fins de resfriamento de corte.

Também é equipado com um carrinho de transporte de sucata, facilitando o transporte conveniente de sucata de ferro. Este equipamento possui sistemas de resfriamento de ferramentas internos e externos: durante a perfuração em alta velocidade, a ferramenta é resfriada por descarga interna de água, enquanto o resfriamento externo é utilizado para operações de fresamento leve.

Especificações:
