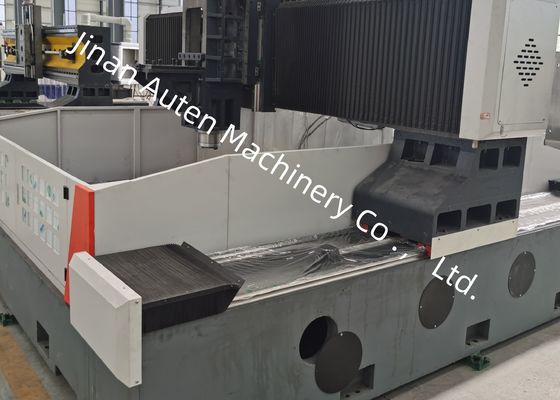

Máquina de Perfuração e Fresagem CNC 3000x3000mm, Diâmetro de Perfuração 80mm
Aplicação:
Adequada para perfuração, chanfro, rosqueamento e fresagem de componentes de placas/estruturais.
É projetada principalmente para perfuração de alta eficiência de peças como flanges, discos, anéis e placas com espessura dentro da faixa efetiva. A perfuração de furos passantes e furos cegos pode ser realizada tanto em peças de um único material quanto em materiais compostos. O processo de usinagem da máquina-ferramenta é controlado digitalmente, oferecendo uma operação muito conveniente. Ela permite automação, alta precisão, produção multi-variedade e fabricação em massa.
Especificações:
| Tamanho da peça |
CxL |
3000x3000 mm |
| Altura da pórtico |
800 mm |
| Cabeçote de perfuração |
Qtd. |
1 |
| Cone do fuso |
BT50 |
| Diâmetro máx. de perfuração |
Φ80 mm |
| Espessura máx. |
≤180 mm |
| Diâmetro de rosqueamento |
M3-M28 mm |
| Velocidade do fuso |
30~3000 rpm |
| Potência do motor do fuso servo |
30kW |
| Distância da extremidade inferior do fuso à mesa de trabalho |
200-800mm |
|
Movimento lateral do cabeçote
(Eixo X)
|
Curso horizontal máx. |
3000 mm |
| Velocidade de movimento lateral |
0~9 m/min |
| Potência do motor servo para movimento lateral |
1x2.4 kW |
| Movimento longitudinal do pórtico (eixo Y) |
Curso de avanço máx. |
3000 mm |
| Velocidade de avanço |
0~9 m/min |
| Potência do motor servo de avanço |
2x2.4 kW |
| Movimento de avanço vertical do carneiro (eixo Z) |
Curso máx. |
600 mm |
| Velocidade de movimento |
0~8 m/min |
| Potência do motor servo |
1x2.4 kW |
| Precisão de posicionamento nos três eixos |
X/Y/Z/A/B/C |
0-0.01mm/1000mm
|
| Precisão de posicionamento repetido nos três eixos |
X/Y/Z/A/B/C |
0-0.01mm/1000mm |
Estrutura da Máquina:
A base da máquina é de construção fundida, consistindo principalmente em uma mesa de trabalho, um pórtico móvel, um carro deslizante móvel, um cabeçote de perfuração e fresagem, um dispositivo de lubrificação automática, um dispositivo de proteção, um dispositivo de resfriamento circulante, um sistema de controle digital e um sistema elétrico, entre outros componentes. Ela adota pares de guias rígidas de rolamento para suporte e orientação, e pares de fusos de esferas de precisão para transmissão, garantindo que a máquina-ferramenta atinja alta precisão de posicionamento e precisão de posicionamento repetido.
1. Bancada:
A bancada é fabricada em ferro fundido cinzento (HT250), passando por usinagem de acabamento após têmpera secundária e tratamento de energia para garantir boa qualidade interna e estabilidade dimensional. A superfície de trabalho apresenta uma estrutura fundida.

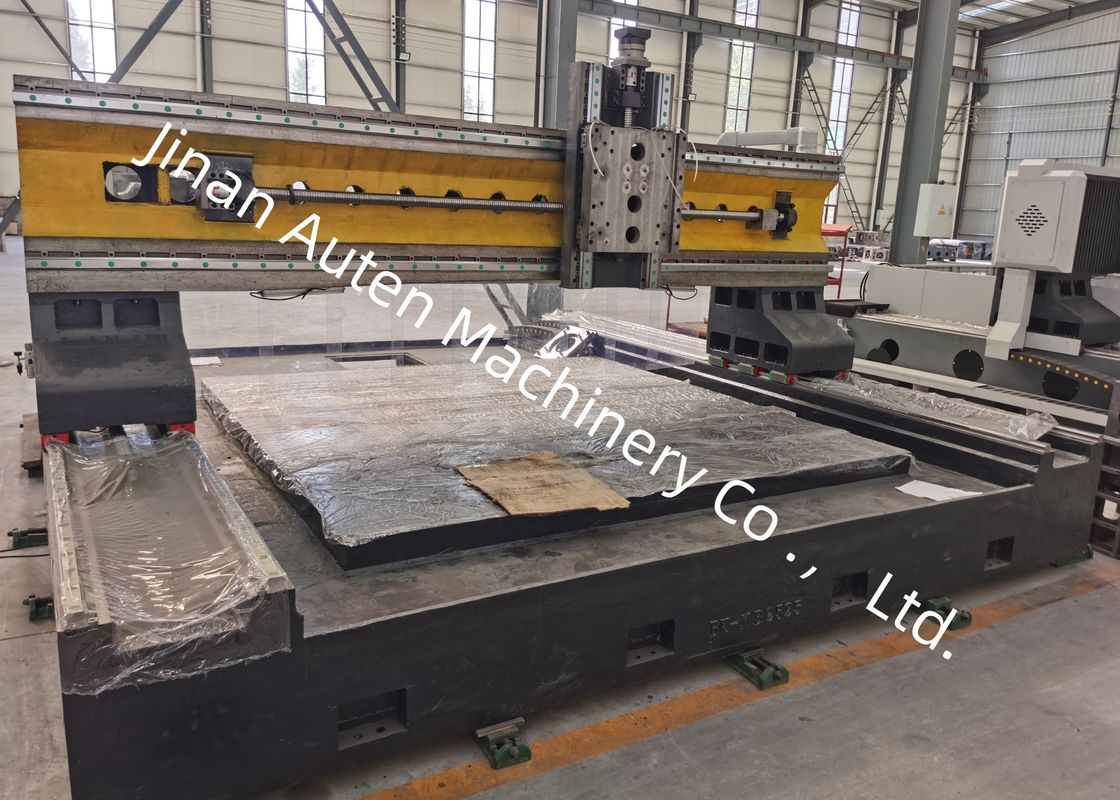

2. Pórtico Móvel:
O pórtico móvel é construído em ferro fundido cinzento (HT250). A parte frontal do pórtico é equipada com dois pares de guias lineares de rolamento com capacidade de carga ultra-alta, um conjunto de fusos de esferas de precisão e um servo motor, que em conjunto permitem que o deslizamento do cabeçote funcione como o eixo Y. Ao se mover na mesma direção, o cabeçote de perfuração é montado na placa deslizante do cabeçote. O movimento do pórtico é alcançado através da rotação do fuso de esferas, que é acionado pelo servo motor através de um acoplamento de precisão.
É projetada principalmente para perfuração de alta eficiência de peças como flanges, discos, anéis e placas com espessura dentro da faixa efetiva. A perfuração de furos passantes e furos cegos pode ser realizada tanto em peças de um único material quanto em materiais compostos. O processo de usinagem da máquina-ferramenta é controlado digitalmente, oferecendo uma operação muito conveniente, e permite automação, alta precisão, produção multi-variedade e fabricação em massa.
Essas amostras cobrem várias especificações e cenários de processamento comuns, permitindo que os usuários inspecionem diretamente a qualidade do processamento, a precisão dimensional e o acabamento da superfície, fornecendo assim uma referência tangível para avaliar o desempenho da máquina-ferramenta e sua adequação às necessidades específicas de produção.
